Оптическая платформа OCP-416 TVBS

Доступно изображений: 2

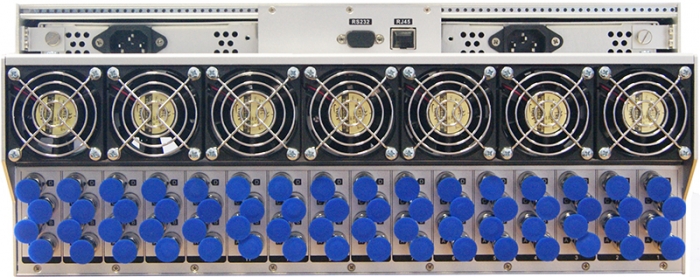

Оптическая платформа OCP-416 TVBS

Печатная форма Вернуться
Базовая цена - 60 282 p
Оптовая цена - 57 268 p

Оптическая платформа OCP-416 TVBS представляет из себя базовый блок размером 4U-19, рассчитанный на установку до 16-ти универсальных функциональных модулей. Оснащен 2-мя блоками питания, Ethernet-интерфейсом для удаленного подключения и управления и ЖК-дисплеем состояния.

Оптическая платформа OCP-416 это новый продукт третьего поколения, выпущенный под брендом TVBS на основе профессионального опыта в разработке, производстве и продаже оборудования для передачи CATV сигнала. Платформа предоставляет мощный функционал и гибкость в конфигурации в передаче данных по гибридным оптико-коаксиальным сетям. Стандартный металлический базовый блок высотой 4RU содержит 16 компактных слотов, в каждый из которых может быть установлен любой функциональный модуль с поддержкой горячей замены. Встроенное горячее резервирование по электропитанию (два блока питания), эффективное охлаждение и надлежащее резервирование функциональных модулей способствуют повышению надежности операторского класса. Модуль управления CMM предоставляет дружественный интерфейс на LCD дисплее, отображающем статус работы каждого модуля в режиме реального времени с возможностью удобной настройки параметров модулей. Программное обеспечение сетевого управления, основанное на протоколе SNMP, позволяет использовать удаленное управление и автоматический мониторинг.



Основные характеристики оптической платформы OCP-416 TVBS

  • Компактные слоты для сокращения занимаемого места.
  • Поддержка горячей замены, «plug and play».
  • Усовершенствованная теплоотдача для контроля температур.
  • Резервирование по электропитанию благодаря двум независимым блокам питания с поддержкой горячей замены.
  • LED дисплей на передней панели.
  • Полностью электронное управление, не требует дополнительных аксессуаров.
  • Мощное программное обеспечение для управления по сети.



Стандартная конфигурация

  • Металлическое шасси с 16-ю слотами для модулей.
  • Два блока питания AC220V (опционально DC48V).
  • Модуль управления CMM. Высотой 1RU на передней панели с LCD дисплеем и функциональными кнопками.
  • Сетевой транспондер с интерфейсами RS232 и LAN.
  • Семь сменных охлаждающих вентиляторов.
  • В стандартной конфигурации, на дисплее после включения подсвечены: P1, P2 (для блоков питания) и M (для CMM модуля), т.е. три модуля стандартно активны.



Особенности

  • Высота 4U (стандартная стойка), два блока питания с возможностью горячей замены.
  • Может быть укомплектована 1 блоком мониторинга и максимум 16 функциональными модулями.
  • Слот для оборудования может автоматически идентифицировать тип модуля.
  • Вентилятор охлаждения интеллектуально контролируется температурой.
  • ЖК-дисплей состояния, поддержка Ethernet-транспондера и интерфейс RS-232.



Блоки питания

Блоки питания переменного тока OCP-416-P/AC-220V (AC 176264 В, 50/60 Гц) устанавливаются в шасси OCP в выделенном слоте питания. Выходная мощность каждого источника питания до 270 Вт и может обеспечить питание всей платформы. Каждая платформа может быть оснащена двумя источниками питания (резервирование друг для друга или объединение модулей вместе). Блок питания изменяет входное напряжение переменного тока на + 24В постоянного тока, + 5В и -5В постоянного тока, а затем подает питание на функциональные модули.

Блок питания имеет алюминиевый корпус и отличную конструкцию охлаждения, которая обеспечивает хороший теплообмен. Блок питания включает в себя одну материнскую плату и одну интерфейсную плату. Материнская плата конвертирует напряжение переменного тока в + 24В постоянного тока, + 5В и -5В постоянного тока, а интерфейсная плата передает рабочие напряжение модуля питания в систему мониторинга состояния. В модуле встроен охлаждающий вентилятор с автоматическим регулированием температуры.



Блок управления и отображения состояния

Каждое шасси OCP оснащено блоком управления устройством. Информация о состоянии всех функциональных модулей, блоков питания и вентиляторов охлаждения будет собрана в CPU этого устройства. Кнопки на передней панели позволяют установить все требуемые параметры, и на ЖК-дисплее отобразится информация о рабочих показателях. Как только произойдет сбой, система немедленно сообщит об этом. Корпус выполнен из металлического листа. Это устройство можно установить или вытащить с передней стороны 19 стойки. Внутренняя схема контролирует и отображает рабочее состояние и располагает сетевым интерфейсом управления.



Перечень поддерживаемых модулей

  • Модуль оптический передатчик 1310нм OCP-1310T-xx TVBS.
  • Модуль оптический передатчик 1550нм с внутренней модуляцией OCP-1550TI-10 TVBS.
  • Модуль EDFA усилитель OCP-EDFA-xx TVBS.
  • Модуль оптический переключатель OCP-OS TVBS.
  • Модуль оптический приемник OCP-OR1 TVBS.
  • Модуль оптический приемник OCP-OR2 TVBS.
  • Модуль 4х-оптический приемник обратного канала OCP-RPR-M TVBS.
  • Модуль 4х-оптический приемник обратного канала OCP-RPR-I TVBS.
  • Модуль RF-переключатель OCP-RS TVBS.
  • Модуль ВЧ предусилитель OCP-WA TVBS.



Основные параметры

Размеры  (ШxВxГ)
мм
483x176x420 (4U)
Диапазон температур окружающей среды
 oC
-25...+55
Влажность
%
0...95
Вес
 кг
 10



Описание интерфейсов и модулей
