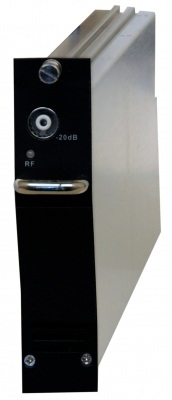

Модуль ВЧ предусилитель OCP-WA TVBS

Модуль ВЧ предусилителя OCP-WA TVBS. Диапазон частот 47-1000 МГц, коэффициент усиления 20 дБ, аттенюатор 0...20 дБ, выходной уровень 98 дБмкВ (CSO, CTB не менее 70дБ). Для установки в оптическую платформу OCP- 416 TVBS.

Модуль предварительного усиления ВЧ сигнала серии для платформы OCP предназначен для усиления входящего сигнала и его вывода для дальнейшей передачи в магистральных или суб-магистральных линиях сетей кабельного телевидения.

Исполнение модуля

Корпус модуля изготовлен из металлического листа. Модуль вставляется и вынимается из передней части базового блока OCP-416.

Внутренняя схема модуля

Входящий ВЧ сигнал цепь настройки частоты цепь электронного управления эквализацией цепь электронного управления аттенюацией цепь управления коэффициентом усилением исходящий ВЧ сигнал. Этот модуль поддерживает обмен данными с центральным процессором системы управления с помощью шаблонов, схемы A / D-коммутации и схемы интерфейса связи.

Особенности модуля

• Схема усиления full-GaAs.
• Полное электрическое управление схемой аттенюации и наклона АЧХ.

Блок-схема модуля
