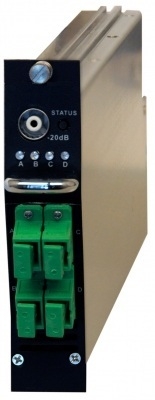

Модуль счетверенного оптического приемника обратного канала OCP-RPR-I TVBS. Входной уровень -21...+1 дБм, диапазон АРУ: -10...0 дБм. Выходной уровень 110-112 дБмкВ, диапазон частот: 5-200 МГц. Для установки в оптическую платформу OCP-416 TVBS.
Четырехканальный модуль приемника обратного канала в основном используется для получения сигналов обратного канала телевизионного вещания с содержанием данных (в том числе, сжатых) и голосовой передачи. Произведен на основе высококачественного устройства оптического приема модуль усиления сигнала исполнен на основе чипа GaAs с низким уровнем шума для обеспечения качественного сигнала на выходе.
Корпус модуля изготовлен из металлического листа. Модуль вставляется и вынимается из передней части базового блока OCP-416.
Каждый модуль приема обратного канала содержит четыре оптических детектора для приема четырех оптических сигналов и преобразования их в РЧ сигнал с независимым усилением каждого канала. Выходной РЧ сигнал отключается при обнаружении аварии во входном оптическом сигнале или в сигнале на выходе (RFSw Mode AUTO). Этот модуль поддерживает обмен данными с центральным процессором системы управления с помощью шаблонов, схемы A / D-коммутации и схемы интерфейса связи.
|
Параметр |
Ед.изм |
Значение |
|
|
Оптические параметры |
|||
|
Диапазон входной оптической мощности |
дБм |
-21 ~ +1 |
|
|
Диапазон АРУ (AGC) |
дБм |
-10 ~ 0 |
|
|
Оптические возвратные потери |
дБ |
≥ 45 |
|
|
Диапазон оптических длин волн |
нм |
1100 ~ 1600 |
|
|
Тип оптического коннектора |
|
SC/APC |
|
|
Тип волокна |
|
Одномодовое |
|
|
РЧ параметры |
|||
|
Частотный диапазон |
МГц |
5 ~ 200 |
|
|
Уровень выходного сигнала |
дБмкВ |
112 (в пределах диапазона АРУ) |
|
|
Неравномерность АЧХ |
дБ |
≤ 0.75 |
|
|
Возвратные потери |
дБ |
16 |
|
|
Выходное сопротивление |
Ω |
75 |
|
|
Диапазон настройки уровня сигнала |
дБ |
0 ~ 10 (АРУ) 0 ~ 30 (РРУ) |
|
|
Тестовый РЧ порт |
дБ |
-20 |
|
|
Стабильность уровня выходного РЧ сигнала |
дБ |
≤ ±1 |
|
|
Динамический диапазон NPR |
дБ |
15 |
|
|
Параметры соединения |
|||
|
C/N |
дБ |
51 |
|
|
C/CTB |
дБ |
65 |
|
|
C/CSO |
дБ |
60 |
|
|
Базовые характеристики |
|||
|
Потребление |
Вт |
< 25 |
|
|
Рабочая температура |
℃ |
0 ~ 45 |
|
|
Температура хранения |
℃ |
-20 ~ 65 |
|
