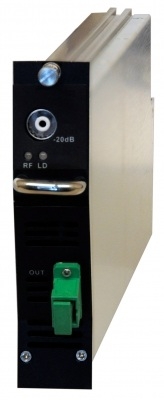

Модуль оптический передатчик 1550нм с внутренней модуляцией OCP-1550TI-10 TVBS

Модуль оптический передатчик 1550нм с внутренней модуляцией OCP-1550TI-10 TVBS

Печатная форма Вернуться
Базовая цена - 71 472 p
Оптовая цена - 67 903 p

Модуль оптического передатчика 1550±10 нм OCP-1550TI TVBS с внутренней модуляцией имеет DFB лазер Ortel, выходная мощность 10 мВт (10 дБм), 47-1000 Мгц. Для установки в оптическую платформу OCP-416 TVBS.



Этот модульный оптический передатчик в основном используется для дальней передачи сигналов аналогового и цифрового телевидения, передачи данных и голосового сигнала. В качестве источника используется высококачественный DFB лазер. RF процессинг использует передовую технологию All-GaAs, технологию цифровой обработки радиочастотной энергии (собственной разработки) и усовершенствованную схему предварительного искажения RF. Встроенный в систему микрокомпьютер автоматического мониторинга обеспечивает отличные показатели производительности.



Исполнение

Корпус модуля изготовлен из металлического листа. Модуль вставляется и вынимается из передней части базового блока OCP-416.



Внутренняя схема

Каждый оптический передатчик содержит пред-изменяемый аттенюатор, который используется для регулировки мощности выходного сигнала (автоматически или вручную). Сигнал RF усиление пред-искажение модуляция DFB лазером. Схема внутреннего контроля в точности поддерживает мощность оптического сигнала на выходе и температуру. Этот модуль поддерживает обмен данными с блоком управления и отображения состояний CMM с помощью шаблонов A/D, схемы коммутации и схемы интерфейса связи.



Особенности

  • Лазер совместим с системами DWDM, возможность выбора стандартной оптической длины волны согласно ITU.
  • Технология многочастотного предискажения, общая адаптивная РЧ-мощность.



Технические характеристики

Выходная оптическая длина волны
1550 ± 10 нм или длина волны ITU
Выходная мощность
10 (10дБм) мВт
Диапазон  частот
47 ~ 862/1003 МГц
C / N
не менее 50 дБ
C / CTB
не менее 65 дБ
C / CSO
не менее 60 дБ





Блок-схема



Блок-схема модуля оптического передатчика OCP-1550TI TVBS
