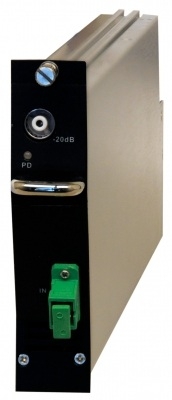

Модуль оптический приемник OCP-OR1 TVBS

Модуль оптического приемника OCP-OR1 TVBS с 1 входом: -8...+2 дБм [АРУ], 45-1000 МГц, регулируемый аттенюатор и эквалайзер, 1 RF выход - максимальный выходной уровень не менее 104 дБмкВ. Для установки в оптическую платформу OCP-416 TVBS.

Оптические приемники прямого канала способны принимать AM модулированный оптический сигнал на длинах волн 1310 или 1550 нм.

Исполнение

Корпус модуля изготовлен из металлического листа. Модуль вставляется и вынимается из передней части базового блока OCP-416.

Внутренняя схема

Приемник OCP-OR1 TVBS выпускается в двух вариантах:

1. Модули PIN диодного приемника + all-GaAs MMIC + GaAs.
2. Интегрированный модуль оптоэлектронного преобразования + GaAs.

В обоих вариантах имеет функцию АРУ, обеспечивающую уровень выходного сигнала стабильным, пока входящий сигнал находится в нормированном диапазоне. Этот модуль поддерживает обмен данными с блоком управления и отображения состояний CMM с помощью шаблонов A/D, схемы коммутации и схемы интерфейса связи.

Особенности

• Оптическая функция АРУ, схема усиления full-GaAs MMIC.
• Полное электрическое управление схемой аттенюации и наклона АЧХ.

Блок-схема
