Принцип работы PON сетей

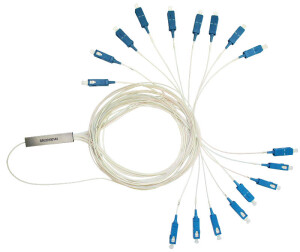

PON (Passive Optical Network ) технология для построения пассивных оптических сетей с использованием пассивных делителей (сплиттеров). Между клиентом и провайдером располагается пассивная оптическая сеть, которая имеет топологию дерева и её производные. Основными компонентами пассивной оптической сети является оптическое волокно и сплиттеры (разделители), работающие в режиме «разветвитель» в направлении провайдер -> клиент и в режиме «смеситель» в обратном направлении. Несомненным преимуществом пассивного оборудования является его независимость от питания и простота в эксплуатации (не надо ничего настраивать): «Один раз поставил всю жизнь пользуюсь».

Архитектура FTTx (Fiber to the x) представляет собой отрезок оптоволоконной линии связи, подключенный с одной стороны к приемопередающей станции OLT (Optical Line Terminal - оптический линейный терминал), установленной у оператора, а с другой к приемопередающим модулям абонентов ONT (Optical Network Terminal) или ONU (Optical Network Unit). При этом к абоненту прямо в квартиру (частный дом) или офис заводится оптоволоконный кабель, ставится оптическая розетка и подключается PON-терминал ONT.

Если в отрезок оптической линии внедрить сплиттеры (пассивные разделители сигнала, поступающего от OLT) и к их выходам подключить ONT, то такой переход от одноволоконной структуры FTTx к древовидной приведет к образованию пассивной оптической сети PON (Passive Optical Network).

Благодаря этой технологии есть возможность предоставлять клиенту широкий спектр услуг, например, доступ в сети интернет, VoIP-телефония, цифровое и аналоговое телевидение ( IPTV, CATV ), и всё это можно подключить клиенту по одноволоконному оптическому кабелю на расстояние до 20 км (GPON). Для предоставления услуг связи абоненту используется технология WDM (Wavelength Division Multiplexing), когда сигналы к абоненту и от абонента передаются на разных длинах волн (1490 нм и 1310 нм соответственно). Для некоторых типов ONT (ONU), имеющих отдельный выход для телевизионного видеосигнала, возможно «подмешивание» в оптическое волокно телевизионного видеосигнала кабельного телевидения на отдельной длине волны 1550 нм.

Работа пассивной оптической сети PON состоит в организации множественного доступа через одно оптоволокно посредством временного мультиплексирования (Time Division Multiplexing Access TDMA) и частотного разделения трактов приема и передачи (Wavelength-Division Multiplexing WDM). Мультиплексоры WDM, работающие в составе OLT и ONT, разделяют прямой (входящий) и обратные (исходящие) сигналы, транслируемые на разных длинах волн (прямой 1490 нм, обратный 1310 нм). К этим потокам может быть добавлен сигнал кабельного телевидения, передаваемый на длине волны 1550 нм.

Основные преимущества PON

  • Минимальное количество активных элементов в структуре сети
  • Количество кабелей также минимизировано
  • Масштабируемость и гибкость
  • Возможность интеграции с кабельным телевидением
  • Обслуживание удобное, по невысоким ценам
  • Возможность подключения большого количества абонентов.
