Оптическая платформа OCP-310 TVBS

Доступно изображений: 2

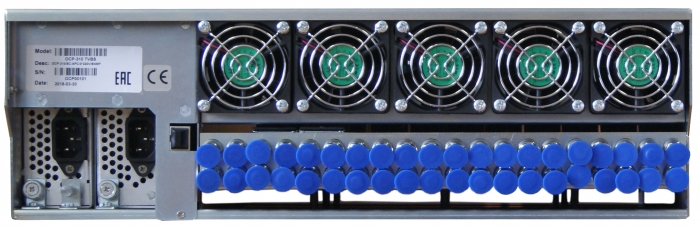

Оптическая платформа OCP-310 TVBS

Печатная форма Вернуться
Снято с производства в 2017г.

Оптическая платформа OCP-310 TVBS представляет из себя стандартное шасси шириной 19" и высотой 3RU. Она выполняет роль монтажной рамы и системы электропитания и охлаждения для функциональных модулей. Каждое 3U шасси имеет 13 слотов, среди которых блоки питания серии «P» (P1, P2) и блок управления и отображения имеют фиксированные места расположения, остальные 10 слотов (SLOT1 ~ SLOT10) имеют одинаковые размеры и могут быть использованы под установку различных функциональных модулей.



Особенности

  • Высота 3U (стандартная стойка), горячая два блока питания с возможностью горячей замены.
  • Может быть укомплектована  1 блоком мониторинга и максимум 10 функциональными модулями.
  • Слот для оборудования может автоматически идентифицировать тип модуля.
  • Вентилятор охлаждения интеллектуально контролируется температурой.
  • ЖК-дисплей состояния, поддержка Ethernet-транспондера и интерфейс RS-232.
  • Поддерживаемые модули идентичны модулям оптической платформы OCP-416.



Блоки питания

Блоки питания переменного тока OCP-310-P/AC-220V (AC 176264 В, 50/60 Гц) устанавливаются в шасси OCP в выделенном слоте питания. Выходная мощность каждого источника питания до 270 Вт и может обеспечить питание всей платформы. Каждая платформа может быть оснащена двумя источниками питания (резервирование друг для друга или объединение модулей вместе). Блок питания изменяет входное напряжение переменного тока на + 24В постоянного тока, + 5В и -5В постоянного тока, а затем подает питание на функциональные модули.

Блок питания имеет алюминиевый корпус и отличную конструкцию охлаждения, которая обеспечивает хороший теплообмен. Блок питания включает в себя одну материнскую плату и одну интерфейсную плату. Материнская плата конвертирует напряжение переменного тока в + 24В постоянного тока, + 5В и -5В постоянного тока, а интерфейсная плата передает рабочие напряжение модуля питания в систему мониторинга состояния. В модуле встроен охлаждающий вентилятор с автоматическим регулированием температуры.



Блок управления и отображения состояния

Каждое шасси OCP оснащено блоком управления устройством. Информация о состоянии всех функциональных модулей, блоков питания и вентиляторов охлаждения будет собрана в CPU этого устройства. Кнопки на передней панели позволяют установить все требуемые параметры, и на ЖК-дисплее отобразится информация о рабочих показателях. Как только произойдет сбой, система немедленно сообщит об этом. Корпус выполнен из металлического листа. Это устройство можно установить или вытащить с передней стороны 19 стойки. Внутренняя схема контролирует и отображает рабочее состояние и располагает сетевым интерфейсом управления.



Перечень поддерживаемых модулей

  • Модуль оптический передатчик 1310нм OCP-1310T-xx TVBS.
  • Модуль оптический передатчик 1550нм с внутренней модуляцией OCP-1550TI-10 TVBS.
  • Модуль EDFA усилитель OCP-EDFA-xx TVBS.
  • Модуль оптический переключатель OCP-OS TVBS.
  • Модуль оптический приемник OCP-OR1 TVBS.
  • Модуль оптический приемник OCP-OR2 TVBS.
  • Модуль 4х-оптический приемник обратного канала OCP-RPR-M TVBS.
  • Модуль 4х-оптический приемник обратного канала OCP-RPR-I TVBS.
  • Модуль RF-переключатель OCP-RS TVBS.
  • Модуль ВЧ предусилитель OCP-WA TVBS.



Основные параметры

Размеры  (ШxВxГ)
мм
483x133x445 (3U)
Диапазон температур окружающей среды
 oC
-25...+55
Влажность
%
0...95
Вес
 кг
 8





Блок-схема оптической платформы ОСР-310 TVBS

Блок-схема оптической платформы ОСР-3000 TVBS
