Оптические и медные трансиверы TELSAR

Компания ООО «ТВБизнес» представляет Вашему вниманию новую линейку продукции собственного бренда TELSAR – оптические и медные SFP, SFP+, QSFP и другие модули, а также DAC и AOC кабели для передачи данных между сетевыми устройствами.

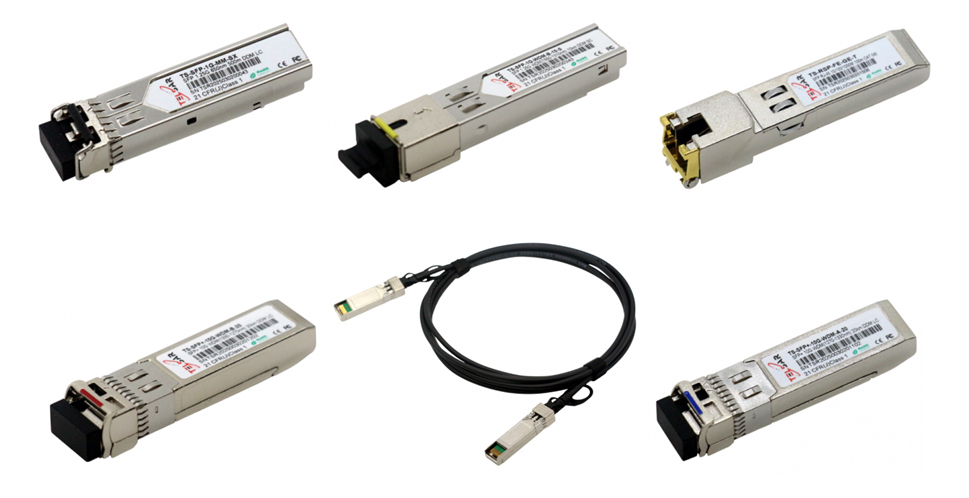

Оптические модули TELSAR (трансиверы SFP, SFP+, SFP28, QSFP+, QSFP28, XFP) — это ключевые компоненты сетевой инфраструктуры, обеспечивающие передачу данных между устройствами. Они используются в коммутаторах, маршрутизаторах, серверах и системах хранения. Понимание их различий помогает правильно подобрать решение под требования заказчика.

Съемный приемо-передающий модуль форм-фактора SFP (Small Form factor Pluggable) представляет собой компактное устройство в металлическом корпусе. С одной стороны, трансивер оснащен контактной группой для подключения к SFP-порту активного сетевого устройства, а с другой стороны оптическим интерфейсом для подключения к линии передачи. Оптические модули предназначены для передачи и приёма оптических сигналов между сетевыми устройствами, соединенными между собой волоконно-оптическими линиями связи.

Получая информацию от коммутатора в виде электрических сигналов, трансивер преобразует её в оптический сигнал, который излучает лазер. И наоборот, принимаемый фотодиодом оптический сигнал преобразуется в электрический. Таким образом, информация проходит через съемный оптический приемо-передатчик в современных ВОЛС.

Одной из основных характеристик оптических модулей является оптический бюджет трансивера (дБ), именно от неё зависит максимальная дальность передачи. Оптический бюджет зависит от чувствительности приёмника и мощности излучения лазера.



Мониторинг рабочих параметров SFP (функция DDM)

Для контроля рабочих параметров в модулях TELSAR используется система цифрового мониторинга – Digital Diagnostics Monitoring сокращенно DDM — функция цифрового контроля параметров производительности трансиверов. Позволяет отслеживать в реальном времени рабочие параметры трансивера, такие как: подаваемое напряжение, температура трансивера, ток смещения лазера, исходящая оптическая мощность TX, принимаемая оптическая мощность RX. Устройство и работа этой системы описаны в спецификации SFF-8472.



Модули SFP бренда TELSAR можно условно разделить на следующие группы:

1. По среде передачи: оптические и медные SFP-модули, кабели DAC и AOC.


2. По типу оптоволокна: одномодовые и многомодовые SFP-модули.


3. По количеству волокон: многоволоконные модули (для многоканальной передачи данных с использованием коннекторов MTP/MPO),  двухволоконные SFP-модули (для организации передачи данных по паре волокон) и одноволоконные SFP-модули (для организации передачи данных на одном волокне с использованием двусторонней разнонаправленной передачи WDM).


4. По стандарту, форм-фактору и скорости передачи: модули SFP, SFP+, SFP28, QSFP+, QSFP28, OSFP, XFP.





Основные термины

• Data Rate (Скорость передачи): Пропускная способность модуля (1 Гбит/с, 10 Гбит/с и т.д.).
• Form Factor (Форм-фактор): Физический размер и тип разъема (SFP, QSFP и др.).
• Дальность передачи: зависит от типа волокна (многомодовое MMF / одномодовое SMF) и технологии.
• MSA (Multi-Source Agreement): Стандарт, гарантирующий совместимость модулей разных производителей.
• Длина волны: например, 850 нм (короткие расстояния), 1310/1550 нм (длинные дистанции).



Обзор популярных модулей

SFP (1,25 Гбит/с)

• Скорость: до 1,25 Гбит/с.


• Применение: Корпоративные сети, телекоммуникации.


• Модели, типы и стандарты:


• TS-SFP-1G-MM-SX TELSAR: 1000BASE-SX до 550м двумя волокнами MMF.


• TS-SFP-1G-SM-LX-20 TELSAR: 1000BASE-LX до 20км двумя волокнами SMF.


• TS-SFP-1G-WDM-A-10-S TELSAR и TS-SFP-1G-WDM-B-10-S TELSAR: пара BiDi модулей 1000BASE-LX с дальностью передачи до 10 км по одному волокну SMF.


• TS-RSP-FE-GE-T TELSAR: медный модуль 1000BASE-T передача до 100м по витой паре.


• Совместимость: поддерживается большинством старых и новых устройств.

SFP+ (10 Гбит/с)

• Скорость: до 10 Гбит/с.


• Особенности: Обратная совместимость с SFP (в некоторых случаях).


• Модели, типы и стандарты:


• TS-SFP+-10G-MM-SR TELSAR: 10GBASE-SR до 300 м двумя волокнами MMF.


• TS-SFP+-10G-SM-LR-20 TELSAR: 10GBASE-LR до 20 км двумя волокнами SMF.


• TS-SFP+-10G-WDM-A-20 TELSAR и TS-SFP+-10G-WDM-B-20 TELSAR: пара BiDi модулей 10GBASE-LR с дальностью передачи до 20 км по одному волокну SMF.


• TS-RSP-10G-T TELSAR: медный модуль 10GBASE-T передача до 30м по витой паре.


• Применение: Дата-центры, высокопроизводительные сети.



QSFP/QSFP+ (40 Гбит/с)

• Скорость: 40 Гбит/с (4 канала по 10 Гбит/с).


• Особенности: Высокая плотность портов.


• Типы и стандарты:
• 40GBASE-SR4: до 150 м по MMF.
• 40GBASE-LR4: до 10 км по SMF.


• Применение: Магистральные сети, кластерные системы.



QSFP28 (100 Гбит/с)

• Скорость: 100 Гбит/с (4 канала по 25 Гбит/с или 2x50 Гбит/с).


• Особенности: Поддержка Breakout-кабелей (например, 4x25G).


• Типы и стандарты:
• 100GBASE-SR4: до 100 м по MMF.
• 100GBASE-LR4: до 10 км по SMF.


• Применение: Гиперскалерные дата-центры, 5G-сети.



Другие модули

• SFP28 (25 Гбит/с): Оптимизирован для 25G Ethernet, популярен в серверах.


• QSFP-DD (400 Гбит/с): 8 каналов по 50 Гбит/с, обратная совместимость с QSFP28.


• OSFP (800 Гбит/с): Новый форм-фактор для облачных дата-центров.



Сравнительная таблица

Модуль	Скорость	Форм-фактор	Применение	Дальность
SFP	1 Гбит/с	Компактный	Корпоративные сети	До 120 км (BiDi)
SFP+	10 Гбит/с	SFP+	Дата-центры	До 80 км (ER)
QSFP+	40 Гбит/с	QSFP	Магистральные сети	До 10 км (LR4)
QSFP28	100 Гбит/с	QSFP28	Гиперскалерные DC	До 10 км (LR4)
QSFP-DD	400 Гбит/с	QSFP-DD	Облачные DC	До 2 км (SR8)

Применение

• SFP/SFP+: Офисные сети, видеонаблюдение, VoIP.


• QSFP/QSFP28: Дата-центры (VMware, Hadoop), телеком (5G backhaul).


• QSFP-DD/OSFP: Искусственный интеллект, Big Data, потоковая аналитика.

Совместимость и стандарты

• MSA: гарантирует работу модулей разных брендов (Cisco, Juniper, Huawei).


• DAC-кабели: медные решения для коротких дистанций (до 15 м).


• Рекомендации: всегда уточняйте список поддерживаемых устройств. Для модулей TELSAR всегда есть возможность установить подходящую именно для Вас кодировку. По умолчанию оптические модули поставляются с кодировкой совместимой с оборудованием Cisco.



Частые вопросы

• Можно ли использовать сторонний SFP в Cisco?

Да, если модуль совместим с MSA. В любом случае при заказе Вы можете указать требование совместимости с устройствами определенных производителей. По умолчанию SFP модули TELSAR поставляются с кодировкой, совместимой с оборудованием Cisco.

• Чем SR4 отличается от LR4?

SR4 (Short Range, 4 канала) — для коротких дистанций по MMF, LR4 (Long Range, 4 канала) — для длинных дистанций по SMF.

• Что выгоднее: DAC или оптический модуль?

DAC — для расстояний до 15 м, оптика — для больших дистанций.

Понимание особенностей оптических трансиверов позволяет подобрать для себя оптимальное решение.



Классификация трансиверов

Классификация поможет Вам точно подобрать модуль под необходимые задачи. При подборе учитывайте не только скорость, но и условия эксплуатации (температура, помехи), например: оптика — для длинных дистанций и защиты от EMI, медь — для экономии на коротких расстояниях. Акцент на среды передачи, дальность и температурные режимы особенно важен для инженерных и промышленных проектов.



Модули TELSAR отличаются

По типу поддерживаемой среды передачи сигнала

Модули TELSAR делятся в зависимости от среды, через которую передается сигнал:

• Оптическое волокно:


• MMF (многомодовое): короткие дистанции (до 550 м для SFP, до 300 м для SFP+). Примеры: 1000BASE-SX, 10GBASE-SR.
• SMF (одномодовое): длинные дистанции (до 160 км для SFP с технологией BiDi). Примеры: 1000BASE-LX, 10GBASE-LR.


• Медные модули и кабели DAC: передают сигнал по стандартным медным кабелям, таким как обычная витая пара или кабели DAC - пассивные или активные медные кабели для расстояний до 15 м (например, SFP+ DAC).


• Гибридные решения (AOC): Оптические кабели с интегрированными трансиверами (до 100 м).



По дальности передачи

Дальность зависит от типа модуля и технологии:

• Короткая дистанция (Short Reach, SR):


• До 550 м (SFP 1000BASE-SX) по многомодовому волокну (MMF), стандартная длина волны 850 нм.
• До 300 м (SFP+ 10GBASE-SR) по многомодовому волокну (MMF), стандартная длина волны 850 нм.


• Длинная дистанция (Long Reach, LR):


• До 10 км (SFP 1000BASE-LX, SFP+ 10GBASE-LR) по одномодовому волокну (SMF), стандартная длина волны 1310 нм.


• Расширенная дистанция (Extended Reach, ER/ZR):


• До 40 км (SFP+ 10GBASE-ER) по одномодовому волокну (SMF), стандартная длина волны 1310 нм.
• До 80–120 км (специальные модули с усилителями) по одномодовому волокну (SMF), стандартная длина волны 1550 нм.


• Сверхдлинная дистанция:


• BiDi-модули с одним волокном (до 160 км). Модули SFP двунаправленные (bi-directional, BiDi) используют технологию спектрального уплотнения каналов (WDM), которая позволяет передавать по одному волокну два различных потока сигналов (на двух различных длинах волн). Модуль BiDi обычно содержит входной и выходной блоки (BX-U и BX-D), а прием (RX) и передача (TX) ведутся на симметричных длинах волн, например: 1310нм-TX/1490нм-RX или 1490нм-TX/1310нм-RX. Используются такие модули обычно в парах.



По функциональным возможностям

• Стандартные модули SFP. Наиболее распространенные трансиверы с двумя волокнами.


• Модули SFP двунаправленные BiDi (Bidirectional): Передача и прием данных по одному волокну (до 160 км).


• Модули SFP с технологией CWDM/DWDM: Поддержка грубого/плотного спектрального уплотнения каналов для увеличения пропускной способности.


• Модули SFP для пассивных оптических сетей (PON). Поддерживают стандарты GPON (Gigabit PON) и EPON (Ethernet PON), используются в основном в широкополосных сетях FTTx.


• Модули SFP с диагностикой (DDM): Мониторинг параметров в реальном времени (температура, мощность сигнала).


• Модули SFP с PoE (Power over Ethernet): Редкие модели с передачей питания через Ethernet (для меди).



По типу коннектора

• LC (Lucent Connector): наиболее популярный для оптики (компактный, дуплексный), используется в большинстве SFP-трансиверов по умолчанию.


• SC (Subscriber Connector): реже используется, чаще в старых системах.


• RJ45: для медных SFP (например, 1000BASE-T) разъем RJ45 типа «мама», в который вставляется сетевой кабель.


• MTP/MPO: для многожильных соединений (QSFP, QSFP28).



По диапазону рабочих температур

• Коммерческий (Commercial, 0°C … +70°C): для офисных сетей и дата-центров с контролируемым климатом.


• Промышленный (Industrial, -40°C … +85°C): для наружного применения, телекоммуникационных вышек, заводов.


• Расширенный (Extended): специальные версии для экстремальных условий (например, -45°C … +85°C).



Примеры классификации популярных модулей

Модуль	Среда передачи	Дальность	Функции	Коннектор	Температура
SFP 1000BASE-T	Медь (Cat5e/6)	100 м	PoE (опционально)	RJ45	0°C до +70°C
SFP+ 10GBASE-SR	MMF	300 м	DOM	LC	0°C до +70°C
SFP BiDi 1310/1550	SMF	80 км	Одноволоконный	LC	-40°C до +85°C
QSFP28 100GBASE-LR4	SMF	10 км	CWDM	LC	0°C до +70°C



Практические рекомендации

1. Для офисов: SFP 1000BASE-T (медь, RJ45) или SFP 1000BASE-SX (оптика, SC).


2. Для магистралей: SFP+ 10GBASE-LR с DDM для мониторинга.


3. Для промышленности: Промышленные SFP BiDi с коннектором LC.


4. Для CWDM: Модули с поддержкой спектрального уплотнения (например, 40 км DWDM SFP+).



Основные отличия SFP+ и SFP28



• Скорость передачи данных. SFP+ поддерживает скорость до 10 Гбит/с на канал. SFP28 обеспечивает скорость до 25 Гбит/с на канал.


• Форм-фактор. Физический форм-фактор SFP+ и SFP28 очень похож, что делает SFP28 обратно совместимым со слотами SFP+. Однако модули SFP28 предназначены для работы с более высокой скоростью передачи данных.


• Расстояние передачи. Модули SFP28 предназначены для более коротких расстояний передачи, чем SFP+. Если нужно передавать данные на большие расстояния, лучше выбрать SFP+.
• Энергопотребление. SFP28 потребляет меньше энергии, чем SFP+.


• Совместимость. SFP28 обратно совместим с SFP+. Если в сети уже есть оборудование SFP+, с ним можно использовать трансиверы SFP28.



SFP+ и SFP28 имеют одинаковый форм-фактор. SFP28 — это улучшенная версия SFP+, с таким же форм-фактором, но обеспечивающая электрическое соединение со скоростью передачи сигнала 25 Гбит/с на канал.

QSFP+ и QSFP28 — это разные версии одного и того же форм-фактора. QSFP+ поддерживает скорость 40 Гбит/с (4×10 Гбит/с), а QSFP28 — расширенная версия, поддерживающая скорость 100 Гбит/с (4×25 Гбит/с).



Модули с кабелями DAC и AOC



DAC (Direct Attach Cable) — это медный кабель с фиксированными разъемами (например, SFP+, QSFP+), который подключается напрямую к портам устройств без использования отдельных трансиверов.


Особенности:

• Пассивный/активный:


• Пассивный DAC: не требует внешнего питания, работает за счет электрических сигналов.


• Активный DAC: имеет встроенные усилители сигнала, что позволяет увеличить длину кабеля.


• Дальность: до 7–10 м (пассивный) или до 15 м (активный).


• Стоимость: Дешевле оптических решений (нет отдельных трансиверов и патч-кордов).


• Совместимость: поддерживает стандарты SFP+, QSFP+, QSFP28 и др.



Применение:

• Короткие соединения внутри стойки (например, сервер ↔ коммутатор).


• Межсоединения между соседними стойками в дата-центре.


• Высокопроизводительные сети (HPC), системы хранения данных (SAN).



Преимущества:

• Низкая задержка.


• Простота установки (plug-and-play).


• Энергоэффективность (пассивные DAC не потребляют дополнительную энергию).



Недостатки:

• Ограниченная длина.


• Чувствительность к электромагнитным помехам (из-за медных проводников).



AOC (Active Optical Cable) — гибридное решение, объединяющее оптический кабель с интегрированными трансиверами на концах. Преобразует электрические сигналы в оптические и обратно внутри разъемов.

Особенности:

• Активные компоненты: Встроенные оптические преобразователи (лазеры/фотодетекторы).


• Дальность: до 100 м (для многомодового волокна).


• Стоимость: Дешевле, чем отдельные трансиверы + оптический кабель, но дороже DAC.


• Совместимость: Форм-факторы SFP+, QSFP+, QSFP28 и др.



Применение:

• Соединения между стойками в пределах дата-центра.


• Высокоскоростные сети (40G/100G Ethernet).


• Виртуализация, кластерные системы, машинное обучение.



Преимущества:

• Большая дальность, чем у DAC.


• Устойчивость к электромагнитным помехам (оптический сигнал).


• Легкий и гибкий кабель (по сравнению с медным DAC).



Недостатки:

• Выше стоимость, чем у DAC.


• Требует аккуратного обращения (оптическое волокно хрупкое).



Сравнение DAC vs AOC vs Оптические модули

Параметр	DAC	AOC	Оптические модули + кабель
Тип кабеля	Медный	Оптический	Оптический
Дальность	До 15 м	До 100 м	До 120 км (в зависимости от типа)
Стоимость	Низкая	Средняя	Высокая
Помехоустойчивость	Низкая (медь)	Высокая (оптика)	Высокая
Энергопотребление	Низкое (пассивный DAC)	Среднее	Высокое (трансивер + кабель)
Гибкость	Фиксированная длина	Фиксированная длина	Любая длина (с патч-кордами)

Советы по выбору

1. DAC — для экономии бюджета и коротких расстояний (например, в пределах одной стойки).


2. AOC — для средних дистанций (до 100 м) с защитой от помех.


3. Оптические модули — для гибких решений и сверхдлинных дистанций (магистральные сети).



Примеры сценариев

• DAC: Подключение сервера к ToR-коммутатору (Top of Rack).


• AOC: Соединение между коммутаторами в разных частях дата-центра.


• Оптические модули: Магистральные линии между зданиями или городами.



Частые вопросы

• Можно ли использовать DAC для 100G сетей?

  Да, например, QSFP28 DAC поддерживает скорость 100 Гбит/с на расстоянии до 5 м.



• Чем AOC отличается от обычного оптического кабеля?

  В AOC трансиверы встроены в оптический кабель, что устраняет необходимость в отдельных модулях SFP+/QSFP+.



• Что надежнее — DAC или AOC?

  DAC прочнее (медная конструкция), но AOC надежнее на больших расстояниях благодаря оптике.




Важно знать и понимать различия между DAC, AOC и классическими оптическими решениями, учитывая бюджет, дистанцию и требования к помехоустойчивости для подбора наилучшего варианта под Ваши потребности.



Основные характеристики трансиверов, влияющие на стоимость (в порядке убывания значимости)

При подборе трансиверов также важно понимать, какие параметры оптических трансиверов (SFP, SFP+, QSFP и др.) сильнее всего влияют на их цену. Это поможет понять влияние отдельных факторов на ценообразование отдельных моделей.

Скорость передачи данных

Чем выше скорость, тем дороже трансивер.

• Примеры:


  • SFP (1 Гбит/с) -> Низкая стоимость.


  • SFP+ (10 Гбит/с) -> На 30 - 50% дороже SFP.


  • QSFP28 (100 Гбит/с) -> В 3 - 5 раз дороже SFP+.


  • QSFP-DD (400 Гбит/с) -> Премиум-цена (в 5 - 10 раз выше 100G).



Почему важно: Высокоскоростные модули требуют сложных компонентов (лазеры, DSP-чипы) и соответствия жестким стандартам.

Технология передачи (CWDM/DWDM)

Поддержка спектрального уплотнения каналов резко увеличивает стоимость.

• CWDM: Модули стоят на 50-100% дороже стандартных.


• DWDM: В 2-4 раза дороже CWDM из-за точной настройки длины волны.


• Применение: Магистральные сети, телеком.



Дальность передачи

Чем больше дистанция, тем выше цена.

• Короткие дистанции (SR до 550 м):
  • Многомодовые модули (MMF) доступные, например, 10GBASE-SR: $80-120.


• Длинные дистанции (LR 10-40 км):
  • Одномодовые модули (SMF) дороже, например, 10GBASE-LR: $150-200.


• Сверхдлинные дистанции (ER/ZR 40-120 км):
  • Модули с усилителями (ER/ZR) в 2-3 раза дороже стандартных LR.



При ограниченном бюджете стоит рассматривать SR-решения для коротких расстояний.

Тип среды передачи

• Медь (DAC): Дешевле оптики (например, SFP+ DAC $50-80).


• Оптика (MMF/SMF):


  • MMF (многомодовое) дешевле SMF.
  • SMF (одномодовое) дороже из-за компонентов для работы с лазером.


• AOC (Active Optical Cable): На 20-30% дороже DAC, но дешевле связки трансивер + патчкорд.



Функциональные возможности

• DDM (Digital Diagnostics Monitoring): Модули с мониторингом температуры и мощности сигнала дороже на 15-25%.


• BiDi (одноволоконная передача): На 30-50% дороже стандартных дуплексных решений (Дуплекс - передача по 2-м волокнам).


• Поддержка Breakout-режима(например, QSFP28 на 4x25G): +20% к стоимости.



Диапазон рабочих температур

• Коммерческий (0°C - +70°C): Стандартная цена.


• Промышленный (-40°C - +85°C): На 50-100% дороже из-за защиты от влаги, пыли и расширенной элементной базы.



Тип коннектора

• LC: Стандартный разъем минимальная цена.


• SC: Стандартный разъем минимальная цена.


• MTP/MPO (для QSFP28, 400G): На 20-30% дороже из-за сложности производства.


• RJ45(для медных SFP): Дешевле оптических, но ограничены скоростью (10 Гбит/с).



Примеры стоимости в зависимости от характеристик

Характеристики	Пример модуля	Диапазон цен (USD)
1 Гбит/с, MMF, 550 м	SFP 1000BASE-SX	$20–40
10 Гбит/с, SMF, 10 км	SFP+ 10GBASE-LR	$100–200
40 Гбит/с, CWDM, 40 км	QSFP+ 40GBASE-ER4 CWDM	$500–800
100 Гбит/с, SMF, 10 км	QSFP28 100GBASE-LR4	$300–500
Промышленный SFP BiDi	SFP 1310/1550 BiDi (-40°C)	$150–250



Заключение

Стоимость трансиверов определяется комбинацией скорости, технологии, дальности и дополнительных функций. Понимание этих параметров позволяет Вам понимать ценность продукта и подбирать решения под конкретные задачи.

Популярные типы трансиверов

1. SFP/SFP+:


   • SFP (1–2.5 Гбит/с): используются в корпоративных сетях.


   • SFP+ (10 Гбит/с): лидер по спросу в ЦОДах и телекоме
     .
2. QSFP/QSFP28:


   • QSFP+ (40 Гбит/с): для магистральных сетей.


   • QSFP28 (100 Гбит/с): растет спрос из-за перехода на 100G в ЦОДах.


3. QSFP-DD/OSFP:


   • 400 Гбит/с: перспективный сегмент, внедряется в крупных дата-центрах.


4. Специализированные модули:


   • DWDM/CWDM: для дальних расстояний (актуально в РФ из-за географии).


   • PON-модули: в жилищно-коммунальном секторе.



Инженер компании «ТВБизнес» Владислав Матрохин (апрель, 2025 г.)
