Пассивные кабельные сборки SFP+ представляют собой высокопроизводительные и экономичные решения ввода-вывода для приложений 10G Ethernet и 10G Fibre Channel. Медные модули SFP+ позволяют производителям оборудования достигать высокой плотности портов, гибкости настройки и эффективности использования при очень низкой стоимости и сниженном бюджете энергопотребления.

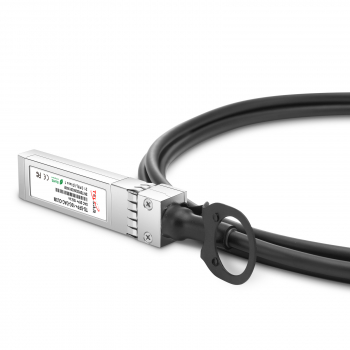

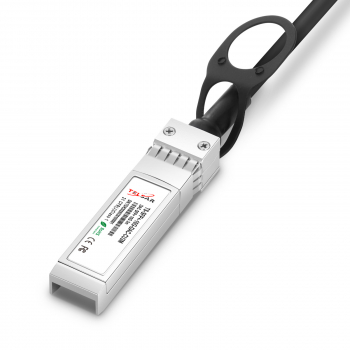

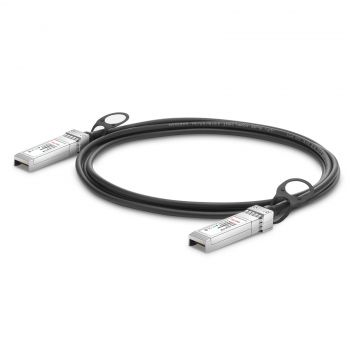

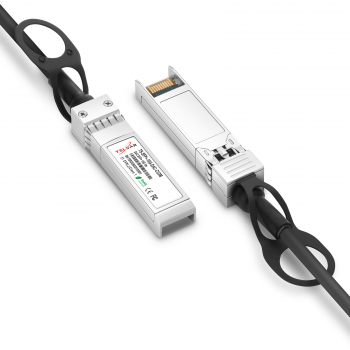

Пассивный кабель TS-SFP+-10G-DAC-CU1M TELSAR использует экранированный высокоскоростной дифференциальный кабель, который соответствует стандарту 10 Gigabit Ethernet и многостороннему соглашению (MSA) SFP. Он поддерживает скорость передачи 10 Гбит/с, а также обладает обратной совместимостью со скоростью 1 Гбит/с. Пассивный кабель SFP+ является предпочтительным решением для соединений на короткие расстояния и широко используется для передачи данных внутри серверных стоек или между соседними шкафами в центрах обработки данных.
|
Parameter |
Symbol |
Min |
Max |
Unit |
|
Storage Temperature |
Ts |
-40 |
+85 |
℃ |
|
Operating Case Temperature |
Tc |
0 |
+70 |
℃ |
|
Supply Voltage |
Vcc |
0 |
3.6 |
V |
|
Relative Humidity |
RH |
5 |
95 |
% |
|
Electrical |
|
|
Min.Dielectric Withstand Voltage |
300VDC |
|
Insulation Resistance |
1000 Mohms |
|
Current Rating |
0.5 Amp Min/Signal Contact |
|
General |
|
|
Flammability Rating |
UL94V-0 |
|
Green Features |
RoHS,Lead-Free |
|
Shield |
Braid/Foil |
|
Marking |
Mfg Name,Part#,Date Code |
|
Plug |
|
|
Backshell Material |
Nickel-Plated Zinc Diecast |
|
Contact Material |
PCBwith Gold-Plated Pads |
|
Latch |
Positive Latching w/Pull |
|
Insertion Force |
30N Max |
|
Withdrawal Force |
20N Max |
|
Retention Force |
90N Max |
|
Cable |
|
|
Conductor |
Solid |
|
Wire Gauge |
AWG30,AWG28,AWG26,AWG24 |
|
Impedance |
100±5ohms |
|
Cable OD |
AWG30:4.2mmA |
|
AWG28:4.7mmA |
|
|
AWG26:5.2mmA |
|
|
AWG24:6.0mmA |
|
|
Test Type |
Test Item |
24AWG |
26AWG |
28AWG |
30AWG |
|
Electrical Characteristics |
Differential impedance |
100±5Ω@TDR |
100±5Q |
100±5Q |
100±5Q @TDR |
|
Mutual capacitance |
14pF/ft nominal |
14pF/ft nominal |
14pF/ft nominal |
14pF/ft nominal |
|
|
Time delay |
1.31ns/ft nominal,(4.3ns/m) nominal |
1.35ns/ft nominal |
1.35ns/ft nominal |
1.35ns/ft nominal,(4.3ns/m) nominal |
|
|
Time delays kew(within pairs) |
80ps/10m maximum |
120ps/8.5m maximum |
120ps/7m maximum |
50ps/5.5m maximum |
|
|
Time delays kew(between pairs) |
350ps/10m maximum |
500ps/8.5m maximum |
500ps/7m maximum |
350ps/5.5m maximum |
|
|
Attenuation |
10dB/10m maximum@1.25G hz |
10dB/8.5m maximum@1.25G hz |
10dB/7m maximum@1.25G hz |
8.4dB/5.5m maximum@1.25G hz |
|
|
Conductor DC Resistance |
0.026Ω/ft maximum@20°C |
0.04Q /ft maximum@20 。C |
0.06Q /ft maximum@20 。C |
0.01Q /ft maximum@20 。C |
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | DAC кабель |
| Форм-фактор: | SFP+ |
| Скорость передачи данных: | 10 Гбит/с |
| Дальность передачи: | 1 м |
