Оптический приемник SHO 215A FOROtel

Доступно изображений: 2

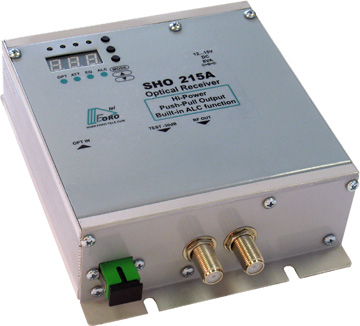

Оптический приемник SHO 215A FOROtel

Печатная форма Вернуться
Базовая цена - 4 548 p
Оптовая цена - 4 350 p

Оптический приемник SHO 215A FOROtel с регулировкой усиления и наклона 0...15 дБ, встроенная система АРУ. Имеет прочный алюминиевый корпус (IP40). Выходной уровень: EN50083-3 (42 канала, 9 дБ наклон, CTB≥60 дБ, CSO≥60 дБ) ....114 дБмкВ.



Особенности приемника SHO 215А FOROtel

  • Микропроцессорное управление.
  • Плавная система АРУ в диапазоне  -9 … +2 дБм.
  • Малошумящий высокочувствительный приёмный каскад.
  • Высокий выходной уровень сигнала при низких уровнях входной оптической мощности.
  • Двухтактный GaAs Push-Pull выходной каскад повышенной мощности.
  • Питание от адаптера 12В (8,0 ВА)





Технические характеристики SHO 215A FOROtel

Оптические параметры
Рабочая длина волны, нм 1290 ... 1600
Диапазон работы АРУ по входной оптической мощности, дБм -9 ... +2
Возвратные оптические потери, не хуже, дБ 45
ВЧ параметры
Диапазон частот, МГц 47 ... 862
Неравномерность АЧХ, дБ ± 0,75
Отношение несущая/шум (CNR), дБ не менее 48
(-8дБм опт. мощности, OMI=4%)
Выходной уровень группового сигнала по EN50083-3 (42 канала, 6 дБ наклон, CTB<–60 дБ, CSO < –60дБ) не менее 114*
Точность поддержания уровня выходного сигнала в системе АРУ ± 0,75 дБ
Сопротивление нагрузки, Ом 75
Коэффициент отражения по выходу, дБ 14
Глубина регулировки усиления, дБ 0 ... 20
Глубина регулировки наклона АЧХ, дБ 0 ... 15
Регулировка установки АРУ, шаг 0,2 дБ -2 ... +2
Ослабление на контрольном отводе, дБ 30
Общие параметры
Напряжение питания постоянного тока 12 ... 15 В
Потребляемая мощность, не более 8,0 В*А
Габаритные размеры 145 х 115 х 45 мм
Масса 0,30 кг
Степень защиты корпуса IP40
Тип ВЧ соединений F
Тип оптического коннектора SC/APC
Диапазон рабочих температур -20 ... +50°С

* Максимальный выходной уровень ограниченный интермодуляционными искажениями CSO, CTB выходного каскада. Параметр, определяющий максимальный уровень группового сигнала 42 канала на выходе оптического приемника по EN50083-3. Рекомендуется вводить наклон регулятором "SLOPE" не менее 5 дБ.



Структурная схема оптического приемника SHO 215A
