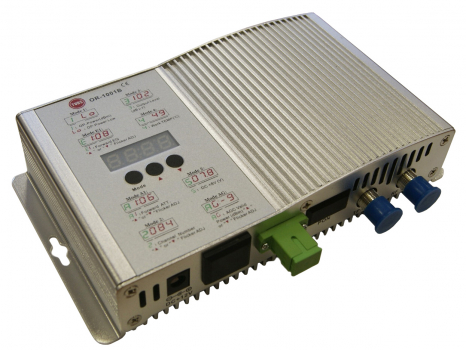

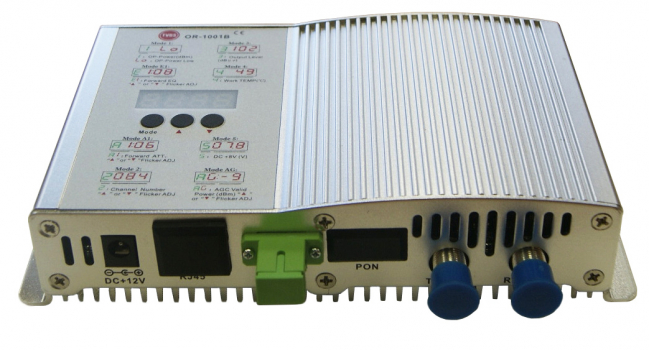

Оптический приемник OR-1001B TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Базовая цена - 5 547
Оптовая цена - 5 270

цена указана за шт.

Оптический приёмник OR-1001B TVBS предназначен для работы в сетях FTTB (волокно в дом). Осуществляет преобразование оптического сигнала в радиочастотный (RF) широкополосный сигнал 45-1000 МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети.



OR-1001B - модель оптического приёмника с широким диапазоном входной оптической мощности, c 1*RF выходом высокой мощности и отводом -20дБ, низким электропотреблением, без SNMP, с внешним блоком питания 12В.



Возможны опциональные вариации модели для использования в PON сетях: OR-1001B-F, отфильтровывающий длины волн 1310 и 1490 нм на входе и принимающий только длину волны 1550нм и OR-1001B-WD, имеющий встроенный WDM демультиплексор и PON выходной порт с длинами волн 1310 и 1490 нм.

СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ ОС-1-ОТ-0759.



Особенности оптического приёмника OR-1001B TVBS

  • Высокая чувствительность и широкий диапазон входных оптических сигналов.
  • Автоматический контроль усиления (АРУ) -9 ... +2 дБм. Есть возможность задать начальную точку АРУ: -9/-8/-7 дБм.
  • Оптимальная электрическая схема, SMT процесс оптимизации сигнала.
  • Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок.
  • Микропроцессорный контроль рабочих режимов, отображение всех параметров на LED дисплее, удобство в работе и высокая надежность.
  • Литой корпус с развитым оребрением, повышающим коэффициент охлаждения.
  • Внешний источник питания 12В / 1А.



Технические характеристики

Наименование

Параметры

Оптические характеристики

Рабочая входная оптическая мощность (АРУ), дБм

-9...+2

Входные потери на отражение, дБ

> 45

Оптическая длина волны, нм

1100 1600

(1530 ~ 1620 опционально)

Тип оптического разъема

SC/APC

(FC/APC-опция)

Тип оптического волокна

одномодовое

RF характеристики

Частота, МГц

45 - 1000

Неравномерность АЧХ, дБ

±1

Рабочий уровень выходного сигнала  (СENELEC 42к, АРУ: -9..+2дБм), дБмкВ

108

(наклон АЧХ -8дБ)

Максимальный уровень выходного сигнала  (СENELEC 42к, АРУ: -7..+2дБм), дБмкВ

112

Выходное сопротивление

75

Выходные возвратные потери, дБ

16

Электронная регулировка усиления (ATT) и АЧХ (EQ), дБ

015

Электрические характеристики

C/N, дБ

51

С/СТВ, дБ

60

C/CSO, дБ

60

Общие характеристики

Напряжение питания, В

DC 12В / 1А

Потребляемая мощность, Вт

<8.5

Рабочая температура, °С

-40...+60

Размеры, мм

178*115*40

Вес, кг

0.5



Блок-схема оптический приёмник OR-1001B TVBS



Блок-схема оптический приёмник OR-1001B-F TVBS




Блок-схема оптический приёмник OR-1001B-WD TVBS
