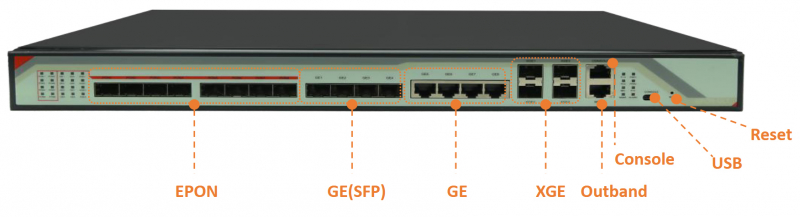

Оптический линейный терминал C-Data 8PON GEPON OLT - FD1208S - головное устройство для подключения ONU/ONT в GEPON сетях. Устройство идеально для небольшой серверной комнаты, поскольку имеет высокую производительность и компактные размеры, удобно в использовании. Терминал FD1208S выполнен на чипсете Broadcom. Отличительной особенностью от предыдущих серий является наличие 10G портов uplink/downlink. Локальное управление устройством осуществляется с помощью консоли либо удаленное через Telnet/CLI, SNMP или NMS, совместимо с устройствами Eltex, BDCOM, Zte, Huawei.
OLT поставляются с опциональным набором блоков питания:
Шасси | стеллаж | 1U, 19-дюймов |
Uplink Port | кол-во | 12 |
медь | 10/100 / 1000M с автоматическим согласованием, RJ45: 4 шт. | |
Оптический интерфейс | 4 GE | |
10Gb интерфейс восходящей линии связи | 4*10Гб | |
ПОН Порт | кол-во | 8 |
Физический интерфейс | Слоты SFP | |
Тип Соединителя | 1000BASE-PX20 + | |
Макс. коэффициент расщепления | 1:64 | |
Порты управления | 1 * 100BASE out TX внешний порт; 1 КОНСОЛЬНЫЙ порт | |
Спецификация порта PON Применить к Модуль C-Data PON) | Расстояние передачи | 20 км |
Скорость порта PON | Симметричный 1,25 Гбит / с | |
длина волны | 1490 нм TX, 1310 нм RX | |
соединитель | SC / PC | |
Тип волокна | 9/125 мкм SMF | |
TX Power | +2,5 ~ + 7 дБм | |
Чувствительность Rx | -27 дБм | |
Оптическая сила насыщения | -6 дБм | |
Спецификация порта 10Gb SFP + (Применить к модулю C-Data 10Gb) | Расстояние передачи | 10 км |
Скорость порта PON | 8.5-10.51875Gbps | |
длина волны | 1310нмTX, 1310нмRX | |
соединитель | LC | |
Тип волокна | Одиночный режим с двойным волокном | |
TX Power | -8,2 ~ + 0,5 дБм | |
Чувствительность Rx | -12.6 дБм | |
Режим управления | SNMP, Telnet, режим управления CLI. | |
Функция управления | Обнаружение фан-группы | |
Мониторинг состояния порта и управление конфигурацией; | ||
Конфигурация коммутатора уровня 2, такая как Vlan, Trunk, RSTP, IGMP, QOS и т.д.; | ||
Функция управления EPON: администратор базы данных, авторизация ONU, ACL, QOS и т.д; | ||
Онлайн настройка и управление ONU | ||
Управление пользователями | ||
Управление сигнализацией | ||
Переключатель второго уровня | Поддержка порта VLan и протокола Vlan | |
Поддержка Vlan Tag / Untag, прозрачная передача VLAN; | ||
Поддержка 4096 VLAN | ||
Поддержка 802.3dd транка | ||
RSTP | ||
QOS на основе порта, VID, TOS и MAC-адреса | ||
IGMP Snooping | ||
802.x управление потоком | ||
Статистика и мониторинг стабильности порта | ||
Функция EPON | Поддержка ограничения скорости на основе портов и контроля полосы пропускания; | |
В соответствии со стандартом IEEE802.3ah | ||
Расстояние передачи до 20 км | ||
Поддержка шифрования данных, группового вещания, разделения портов Vlan, RSTP и т.д. | ||
Поддержка динамического распределения пропускной способности (DBA) | ||
Поддержка автоматического обнаружения ONU / Обнаружение канала / удаленное обновление программного обеспечения; | ||
Поддержка разделения VLAN и разделения пользователей, чтобы избежать широковещательного шторма; | ||
Поддержка различной конфигурации LLID и одной конфигурации LLID. Разные пользователи и разные службы могут предоставлять разные QoS посредством разных каналов LLID. | ||
Поддержка функции тревоги при отключении питания, легкая для обнаружения проблем со связью | ||
Поддержка широковещательного сопротивления | ||
Поддержка изоляции портов между различными портами | ||
Поддержка ACL и SNMP для гибкой настройки фильтра пакетов данных | ||
Специализированный дизайн для предотвращения поломок системы для поддержания стабильной системы | ||
Поддержка динамического расчета расстояния на EMS онлайн | ||
Поддержка RSTP, IGMP Proxy | ||
Третий уровень | Поддержка статического одноадресного | |
Поддержка статической многоадресной рассылки | ||
Поддержка протокола маршрутизации RIP | ||
Поддержка динамического многоадресного протокола с активным источником | ||
Полоса пропускания объединительной платы | 112 г | |
Общие параметры | ||
Размеры | 440мм(Д) * 350мм(Ш) * 44мм(В) | |
Вес | 4.50 кг | |
Источник питания | Поддержка BBU | DC: 11 В ~ 14 В |
220VAC | AC: 90 В, 240 В, 47/63 Гц | |
-48DC | DC: -36 В ~ -72 В | |
Потребляемая мощность | 50 Вт | |
Рабочая среда | Рабочая температура | 0 ~ 50 |
Температура хранения | -40 ~ 85 | |
Относительная влажность | 5 ~ 90% (без конденсации) |
