Блок для дистанционного питания PSA-10/B SATEL Uпит.~220В. Uвых.= 48/60/67В, выходной ток 4/3А, с инжектором питания в 2 плеча, с автоматическим управлением (контроллер US-3/B).
Выпускаемые несколько лет фирмойSATEL S.A. блоки питания типа PSA-10/A и PSA-10/B являются основным оборудованием электропитания магистрали сетей КТВ. После проведения модернизации блоки питания типа PSA-10/A и PSA-10/B снабжены контроллерами US-03, обеспечивающими надежное резервирование электропитания магистрали.
Каждый контроллер состоит из логического устройства - микропроцессора, управляющего переключением блоков питания. В контроллере управления A основного блока питания PSA-10/A установлен логический элемент ZMS v.2a, а в контроллере управления B вспомогательного (резервного) блока питания PSA-10/B - логический элемент ZMS v.2B.
Для питания плат контроллеров A и B служат трансформаторы питания TSZ 6/006 и TSZZ 6/006M соответственно, напряжением первичной обмотки &ndash 230В и напряжением вторичной обмотки &ndash 9В, 0,33А Два блока питания PSA -10/A &ndash основной и PSA-10/B- резервный (см. рисунок), размещены в разных местах и подключены к разным электрическим сетям напряжением 220В, питают магистраль сети КТВ. Повышение надежности электропитания магистрали происходит из-за невозможности одновременного пропадания напряжения энергетической сети 220В.

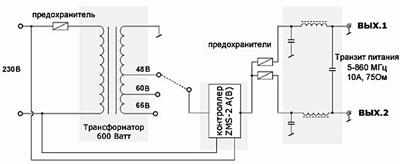

Блоки питания PSA-10/A и PSA-10/B состоят из входных трансформаторов, двух инжекторов питания и контроллеров управления A и B соответственно. Существует возможность выбора выходного напряжения питания. Ток можно передавать в двух направлениях одновременно.
Характеристики |
PSA-10/A |
PSA-10/B |
Диапазон частот |
5 - 900МГц |
|
Неравномерность АЧХ |
+/- 0.6 дБ |
|
Возвратные потери, дБ не менее |
18 (в диапазоне частот 10-65МГц) |
|
Напряжение питания |
~230В (Ƴ/- 15%) |
|
Выходное напряжение |
48/60/68 В |
|
Максимальная выходная мощность |
600 Ватт |
600 Ватт |
Максимальный выходной ток |
9 - 10 A |
9 - 10 A |
Контроллер управления US-03 |
A |
B |
Тип соединительных разъемов |
5/8'' |
В модернизованных блоках питания применена схема контроля напряжения линии и схема защиты от коротких замыканий, которыми управляет контроллер.
Контроллер управления контролирует основные параметры работы блока питания, напряжения линии и не допускает перегрузки по току на 10А, что позволяет применить второй добавочный блок питания с автоматическим управлением для обеспечения бесперебойного питания магистральной линии.
Нижеприведенный рисунок показывает простое решение повышения надежности питания магистрали, т.е. применение, кроме основной сети (обозначенной «1») добавочной сети с другой питающей подстанции (обозначенной «2»).
