Блок для дистанционного питания PSA-10/A SATEL Uпит.~220В. Uвых.= 48/60/67В, выходной ток 4/3А, с инжектором питания в 2 плеча, с автоматическим управлением (контроллер US-3/A).

  • Выполняют функции блоков бесперебойного питания.
  • Повышают надежность питания магистрали.
  • Полный контроль работы блоков питания при помощи микропроцессора.
  • Автоматический переход после аварии к режиму "Работа".
  • Безотказная работа подтверждена многолетним периодом эксплуатации.

Выпускаемые несколько лет фирмойSATEL S.A. блоки питания типа PSA-10/A и PSA-10/B являются основным оборудованием электропитания магистрали сетей КТВ. После проведения модернизации блоки питания типа PSA-10/A и PSA-10/B снабжены контроллерами US-03, обеспечивающими надежное резервирование электропитания магистрали.

Каждый контроллер состоит из логического устройства - микропроцессора, управляющего переключением блоков питания. В контроллере управления A основного блока питания PSA-10/A установлен логический элемент ZMS v.2a, а в контроллере управления B вспомогательного (резервного) блока питания PSA-10/B - логический элемент ZMS v.2B.

Для питания плат контроллеров A и B служат трансформаторы питания TSZ 6/006 и TSZZ 6/006M соответственно, напряжением первичной обмотки – 230В и напряжением вторичной обмотки – 9В, 0,33А Два блока питания PSA -10/A – основной и PSA-10/B- резервный (см. рисунок), размещены в разных местах и подключены к разным электрическим сетям напряжением 220В, питают магистраль сети КТВ. Повышение надежности электропитания магистрали происходит из-за невозможности одновременного пропадания напряжения энергетической сети 220В.

Блоки питания PSA-10/A и PSA-10/B состоят из входных трансформаторов, двух инжекторов питания и контроллеров управления A и B соответственно. Существует возможность выбора выходного напряжения питания. Ток можно передавать в двух направлениях одновременно.

Технические параметры блока питания в линии

Характеристики

PSA-10/A

PSA-10/B

Диапазон частот

5 - 900МГц

Неравномерность АЧХ

+/- 0.6 дБ

Возвратные потери, дБ не менее

18 (в диапазоне частот 10-65МГц)
18 -1.5 дБ/октава (85-900МГц)

Напряжение питания

~230В (+5/- 15%)

Выходное напряжение

48/60/68 В

Максимальная выходная мощность

600 Ватт

600 Ватт

Максимальный выходной ток

9 - 10 A

9 - 10 A

Контроллер управления US-03

A

B

Тип соединительных разъемов

5/8''



В модернизованных блоках питания применена схема контроля напряжения линии и схема защиты от коротких замыканий, которыми управляет контроллер.

Контроллер управления контролирует основные параметры работы блока питания, напряжения линии и не допускает перегрузки по току на 10А, что позволяет применить второй добавочный блок питания с автоматическим управлением для обеспечения бесперебойного питания магистральной линии.

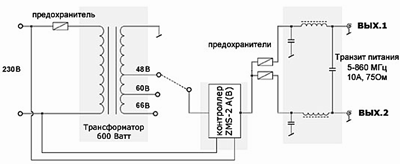

Нижеприведенный рисунок показывает простое решение повышения надежности питания магистрали, т.е. применение, кроме основной сети (обозначенной «1») добавочной сети с другой питающей подстанции (обозначенной «2»).
