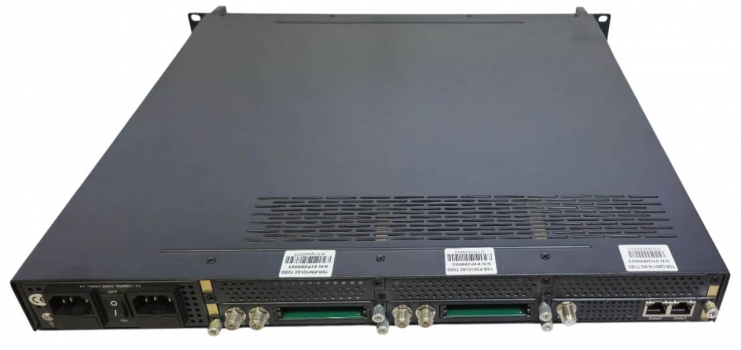

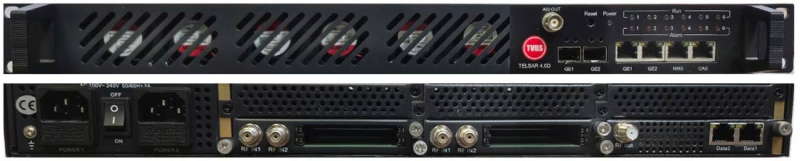

Базовое шасси Telsar 4.0D TVBS

Цифровая головная станция Telsar 4.0D это устройство нового поколения интеллектуальных головных станций для обработки сигналов цифрового телевидения. Это шасси с 6-ю слотами для установки разнообразных функциональных модулей, встроенным мультиплексором и 2-мя блоками питания в комплекте.

Головная станция Telsar 4.0D поддерживает множество входных и выходных интерфейсов для различных форматов сигнала. Входы: входные интерфейсы 6-ти функциональных модулей. Выходы: 1*ASI, 2*GbE (RJ45/SFP, Unicast/Multicast), 2*GbE порта для управления шасси и скремблером. До 512 SPTS (UDP, RTP) на выходе GbE1 и до 8 MPTS (UDP, RTP) на выходе GbE2. На ASI выход передается второй поток от мультиплексора шасси.

В шасси Telsar 4.0D могут быть установлены следующие модули:

• Модуль 2-канальный DVB-S/S2 приемник / дескремблер
• Модуль 4-канальный DVB-S/S2 приемник FTA
• Модуль 4-канальный DVB-C/T/T2 приемник / дескремблер (2*RF по 2 частоты на каждый, 2*CI слота)
• Модуль 4-канальный DVB-T2/C приемник FTA
• Модуль 8-канальный DVB-T2/C приемник FTA
• Модуль 4-канальный ASI/IP ремультиплексор
• Модуль 5-канальный ASI ремультиплексор
• Модуль IP ремультиплексор
• Модуль 16-канальный IP-QAM модулятор/MUX/SCR
• Модуль 32-канальный IP-QAM модулятор/MUX/SCR
• Модуль 4-канальный кодер MPEG-2/H.264/SD CVBS в IP
• Модуль 8-канальный кодер MPEG-2/H.264/SD CVBS в IP
• Модуль 4-канальный кодер H.264 HD/SD, HDMI в IP
• Модуль 4-канальный кодер H.265/H.264 HD/SD, 4*SDI
• Модуль 4-канальный кодер H.265/H.264 HD/SD, 4*HDMI
• Модуль 8-канальный кодер H.264 HD/SD, HDMI в IP
• Модуль 2-канальный кодер/транскодер MPEG-2/H.264 HD/SD, HDMI в IP
• Модуль 2-канальный кодер/транскодер MPEG-2/H.264 HD/SD, HD-SDI в IP
• Модуль 2-канальный декодер MPEG-2/H.264 HD/SD с 2xSDI/2xASI
• Модуль 8-канальный DVB-T модулятор/MUX/SCR


Каждый модуль конфигурируется отдельно в зависимости от назначения, включая такие процессы как: кодирование, декодирование, транскодирование, мультиплексирование, дескремблирование, модуляцию, демодуляцию и всевозможные комбинации этих функций. Благодаря своей высокой производительности и низкой цене Telsar 4.0D особенно подходит для систем CATV нового поколения.

Особенности шасси Telsar 4.0D

• Поддержка веб-интерфейса, обновление ПО через веб.
• Гибкая комбинация до 6-ти функциональных модулей
• Резервирование питания (опционально)
• 1 ASI выход (MPTS2)
• Поддержка 2 GbE выходов, 512 SPTS (UDP, RTSP/RTP) на выходе GbE1, 8 MPTS (UDP, RTP) на выходе GbE2, Unicast/Multicast, RJ45/SFP интерфейсы

Общие характеристики Telsar 4.0D

• Размеры (Ш*Д*В): 482 мм*410 мм*44 мм
• Примерный вес: 8 кг
• Температура: 0~45 °С (рабочая), -20~80 °C (хранения)
• Требования к питанию: AC 110V ± 10%, 50/60Hz, AC 220V ± 10%, 50/60Hz
• Потребляемая мощность: > 20 Вт
