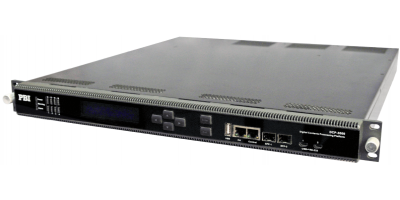

Базовое шасси DCP-3000MF PBI (2*БП)

Базовое шасси цифровой головной станции DCP-3000MF PBI. Комплектация с 2-мя блоками питания 220VAC мощностью 300Вт. Новое поколение цифровых головных станций DCP-3000 PBI представляет из себя шасси высотой 1RU, c встроенным сетевым коммутатором, который осуществляет связь и обмен данными между функциональными модулями, установленными в шасси. В шасси можно установить до 6-ти функциональных модулей. Высота шасси 1RU. Комплектация с 2-мя блоками питания 220VAC мощностью 300 Вт.

Для головной станции DCP-3000 выпускаются модули, выполняющие все основные функции современной цифровой головной станции

• Плата расширения ремультиплексор и скремблер.
• Модули входных/выходных интерфейсов C01ASI и P01DA.
• Модули 4-х канальные спутниковые и эфирные приемники D01S2, D02S2 и D01T2.
• Модуль 4-х канальный дескремблер P01CI.
• Модуль 8-ми канальный QAM модулятор C01MOD.
• Модули 4-х канальные кодеры / транскодеры SD/HD, SDI/HDMI P01EC, P02EC, P01AT-SD/HD.
• Модули 4-х канальные H.264/MPEG-2 декодеры SDI/HDMI/CVBS D01PA и D02PA.

Основная задача головной станции DCP-3000 PBI - это формирование контента для передачи по IP сетям, где получателем услуги может быть клиент IPTV или оборудование IP-QAM для дальнейшей трансляции в формате DVB-C.

Основные функции

• Максимальная пропускная способность 49 Гбит/с.

• 16 обработчиков транспортных потоков на основной плате, 100 Мбит/с пропускная способность каждого обработчика.

• 2 SFP GbE IP порта с максимальной шириной канала 920 Мбит/с.

• До 256 MPTS/SPTS TS/IP потоков на входе и до 512 MPTS/SPTS на выходе без IP-FEC.

• До 24 MPTS/SPTS TS/IP потоков на входе и до 24 MPTS/SPTS на выходе с IP-FEC.

• PSI/SI редактирование и регенерация, PID re-mapping и PID фильтр.

• Управление и мониторинг через переднюю панель, веб-интерфейс и SNMP.

• Максимум 6 слотов для различных функциональных модулей: модуляторов, демодуляторов, кодеров, декодеров, транскодеров, адаптеров и т.д.

• Съемный охлаждающий вентилятор с мониторингом и контролем скорости.

• Блок питания с возможностью горячей замены.

• 1RU рековое исполнение с дисплеем, 6ью кнопками, RS-232 и USB.

Блок схема цифровой головной станции DCP-3000 PBI
