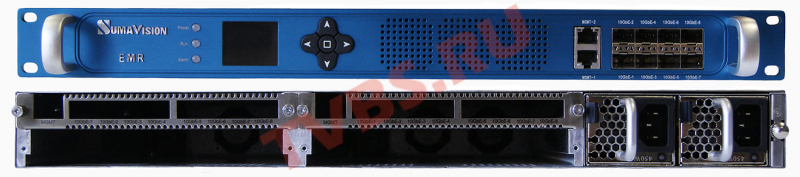

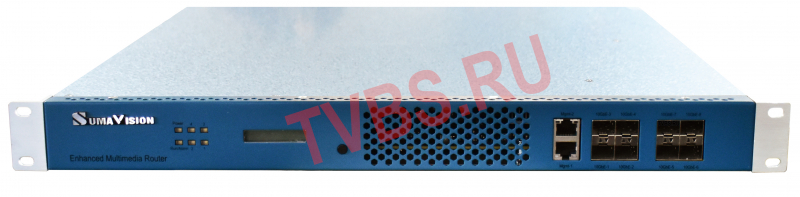

Платформа с 2-мя слотами расширения EMR 4.0 Sumavision

Печатная форма Вернуться

Sumavision EMR4.0 гибкий и мощный маршрутизатор мультимедиа потоков, это самое последнее поколение интегрированных платформ обработки контента серии Sumavision EMR. Платформа позволяет добиться объединения технологий сетей телевизионного вещания и сетей передачи данных, идеально подходит для высокоскоростного обмена и обработки больших объемов данных. Имеет уникальную систему контроля видео, которая соответствует требованиям по обработке и коммутации 10 Гб видео потоков. EMR4.0 поддерживает множество систем скремблирования, таких как DVB и DRM и имеет мощные вычислительные возможности.



Дизайн FPGA + DDR4 ускоряет производительность обработки, 8 SPF+ с высокой пропускной способностью на передней панели и дополнительные модули 8*10GbE (E600) или 8*ASI (E300) предоставляют пользователям широчайшие возможности обмена больших объемов данных. Мультиплексирование более тысячи сервисов, шифрование и коммутация в рамках протокола L3.



Лицензии для расширения функционала шасси EMR 4.0

Лицензии НЕ включены в стоимость шасси и оплачиваются отдельно по сублицензионному договору (без НДС).

  • Лицензия на 32 UDP потока для мультиплексирования (8+24 UDP), Базовая цена $648
  • Лицензия на 256 UDP потоков для мультиплексирования (8+248 UDP), Базовая цена $1'620
  • Лицензия на 1024(max) UDP потока для мультиплексирования (8+1016 UDP), Базовая цена $3'240
  • Лицензия 1+1 UDP Port Backup, Базовая цена $4'286
  • Лицензия 1+1 Program Backup, Базовая цена $4'286
  • Лицензия N+M группового резервирования, Базовая цена $5'568
  • Лицензия для активации EPG функционала, Базовая цена $3'729
  • Лицензия для активации скремблирования (включая лицензию на 1 программу), Базовая цена $1'840
  • Лицензия для активации скремблирования (включая лицензию на 100 программ), Базовая цена $4'418
  • Лицензия для скремблирования 100 программ, Базовая цена $4'418
  • Лицензия для скремблирования 1024(max) программ, Базовая цена $42'240
  • Лицензия на дополнительную CA Simulcrypt, Базовая цена $8'100
  • Лицензия на дополнительные 10GbE IP порты, Базовая цена $5'568



Мультиплексирование и ре-мультиплексирование

Благодаря стандартным IP и DVB интерфейсам ввода/вывода, EMR4.0 легко интегрируется в уже существующие системы головных станций и поддерживает множество приложений цифрового телевидения. Расширяемый и масштабируемый дизайн платформы поддерживает MPEG ре-мультиплексирование, включая PID ремаппинг, приоритезацию и фильтрацию, вставка и генерация PSI/SI таблиц, PID мультикаст. Поддерживается резервирование устройства, порта, UDP и сервиса, а также множество IP портов для MPTS и SPTS. Платформа упрощает сетевую инфраструктуру и обеспечивает высоко-доступное решение.



Обработка видео и данных с высокой пропускной способностью

EMR4.0 предлагает широкий выбор из 8-ми 10-GbE портов на передней панели или в каждом из четырех модулей, устанавливаемых на задней панели.  Высокая пропускная способность портов 10-GbE поддерживает до 1000 транспортных потоков и до 2000 одновременных процессов мультиплексирования и скремблирования сервисов. Возможности видео-шлюза включают переключение адресов сокетов и зеркалирование IP. Восемь интерфейсов 10GbE также уменьшают количество необходимых портов маршрутизатора и позволяют упростить схему IP адресации.



Скремблирование

EMR интегрируется с большинством систем условного доступа (CAS), системой шифрования BISS, а также с режимом защиты DRM. Включая: DVB-CSA1/2/3*, BISS-1/BISS-E, AES- ECB, AES-CBC, SM4-ECB, SM4-CBC шифрования, что делает платформу самым безопасным решением обработки потоков для вещательных систем, а также для сетей на основе IP.

Платформа может скремблировать любой формат элементарных потоков, будь то видео, аудио или данные (например, MPEG-2, MPEG-4 AVC, HEVC, AC-3, AAC, HE-AAC), а также мультиплексировать MPEG транспортные потоки. Решение легко интегрируется в уже существующую архитектуру, снижает затраты и сложность головной станции путем уменьшения необходимости использования множества устройств в распределенных кабельных, спутниковых и телекоммуникационных сетях.



Коммутация

Платформа EMR4.0 обеспечивает возможности 10-Гбит коммутации L2 и L3 с поддержкой 216 Гбит Ethernet (на аплинк и сетевых портах). Поддержка MAC и ARP на аппаратном уровне, защита источника IP, MAC адресация, IGMPv1/v2/v3.



Высокая надежность

Контроль доступа к IP медиа источника, статическая маршрутизация, функция изоляции сети для предотвращения ARP и STORM атак, поддержка протокола безопасного HTTP доступа. Техническое обслуживание платформы EMR4.0 упрощено благодаря двум зарезервированным блокам питания, поддерживающим горячую замену. Резервирование устройств, портов и программ в вариантах 1+1, 1+N, N+M, также поддерживает резервное копирование управления 1+1.



Технические характеристики

10-GbE Входы/Выходы

Тип

IEEE802.3z

IP порты

8 независимых (передняя панель)

Интерфейсы

10-GbE SFP+ (1G совместимые) IP порты

Инкапсуляция

MPEG TS через UDP/IP/MAC от 1 до 7 TS/IP

MPEG формат

188 B в TS потоке

MPTS и SPTS обработка на входе и выходе

1024 порта

Пропускная способность до 30 Гбит/с

Адресация

Multicast / Unicast

Протокол

IPv4 / IPv6

Управление

IGMPv2/v3

ARP

ICMP

Коррекция ошибок

FEC SMEPT2022-1/2

FEC SMEPT2022-5/6 (только на E300 модуле)

ASI входы/Выходы

Тип

ASI

ASI порты

8 независимых интерфейсов ASI (модуль E300), максимум 4 модуля в шасси

MPEG формат

188/204 B в TS потоке

Максимальный битрейт

213 Мбит/с

Мультиплексирование

Количество программ

2048

Поддержка кодеков

MPEG-2, MPEG-4 AVC, HEVC

Стандарты

DVB, ATSC, ISDB

Поддержка форматов

SD, HD, UHD, Interlaced, Progressive

Маршрутизация

Любой вход на любой выход

PID рассылка

Многоадресная и одноадресная рассылка

Фильтрация и ремаппинг PID

Фиксированный выходной PID ремаппинг

PID рассылка

Любой входящий PID может быть разослан во множество TS с различным ремаппингом и обработкой (различными CW, если скремблирован)

PSI/SI

Генерация, замена, регенерация, редактирование

Динамическая PSI/SI/PSIP регенерация с поддержкой улучшенного редактора

EPG

Редактирование, загрузка

Скремблирование

Стандарты

Общее скремблирование DVB

Open CAS

DVB CSA2, DVB CSA3*, AES-CBC, AES-ECB

AES дескремблирование

BISS-1/BISS-E

SM4-ECB, SM4-CBC

DVB Simulcrypt

ETSI TS 103197 до 6ти различных CAS систем

Количество ECM

2000 ECM на шасси

Коммутация

Адресация

Multicast/Unicast

Протокол

IGMPv1/v2/v3

Динамический ARP контроль

Поддерживается

Особенности

Зеркалирование портов

Черный/белый список

Возможная пропускная способность 240 Гбит

Защита источника IP

Фильтрация и маршрутизация IP пакетов

Перенаправление конвергентных транспортных потоков

Резервирование

Программное

1+1, 1+N. N+M

По портам

1+1, 1+N. N+M

Аппаратное

1+1, 1+N. N+M

Управление

Интерфейсы

2 (1+1 резерв)*RJ-45

Передняя панель

LCD экран и функциональные кнопки

Ethernet

Веб, SNMP, Sumavision eManager

Обновление

Через порт Ethernet

Физические характеристики

Размеры

44,4мм(В)*482,6мм(Ш)*480мм(Д)

Примерный вес

7,5кг

Питание

Блоки питания

1 шт. (стандарт)

2 шт. (опционально)

Вольтаж на входе

100~240В 50/60Гц 1-0,5A

Потребление питания

90Вт

Условия использования и требования безопасности

Рабочая температура

-10° - 40°С

Температура хранения

-10° - 70°С

Максимальная влажность

80%

Требования безопасности

CE, RoHS, EMC, CCC, FCC, UL*



Применение головной станции EMR 4.0 от Sumavision
