Решение предусматривает организацию вещания цифрового телевизионного сигнала стандарта DVB-C с поддержкой до 128 несущих несмежных частот. Основу системы составляет многоканальный IP-QAM модулятор IPQAM 3.3 10K511 Single Layer Sumavision. IPQAM 3.3 представляет собой базовую платформу со встроенными функциями мультиплексирования транспортных потоков и скремблирования, но для активации обоих функций требуются отдельные лицензии.
Для формирования сигнала DVB-C непосредственно используется карта-модулятор QT322A, в шасси IPQAM 3.3 может быть установлено от одной до четырех таких карт. QT322A представляет собой продукт нового поколения только для платформы Sumavision IPQAM3.3. Одна карта обеспечивает модулирование до 64 несмежных DVB-C несущих c двух RF-выходов (2*32). Для каждого канала на обоих выходах поддерживается индивидуальное скремблирование.
В шасси типа Single Layer может быть установлено до двух карт QT322A с максимально возможными ста двадцатью восьми выходными несущими. Большее количество карт, четыре, устанавливается в шасси типа Dual Layers и поддерживает до двухсот пятидесяти шести выходных несущих DVB-C.
В качестве источников транспортных потоков для последующей модуляции в DVB-C сигнал используются:
Карты C525CI с двумя CI слотами каждая способны дескремблировать сигнал не только со своих тюнеров, но и с тюнеров карт C545A (через внутреннюю шину шасси).
Для коммутации транспортных потоков и линий управления используется Ethernet управляемый L2+ коммутатор TS2210M-24T4X-S TELSAR. Оснащён 24 портами 100/1000Base-T RJ45 и 4 портами 1G/2.5/10GBase-X SFP+. Пропускная способность 128 Гбит/с. Управление и настройка через веб-интерфейс или CLI (командная строка консоли). Блок питания 110-240 VAC, потребление питания 24 Вт при полной нагрузке.
Поддерживает технологии резервирования G.8032 ERPS, MSTP/RSTP/STP, статическую маршрутизацию IPv4/IPv6, DHCP-сервер и надежную функцию управления и безопасности уровня 2.

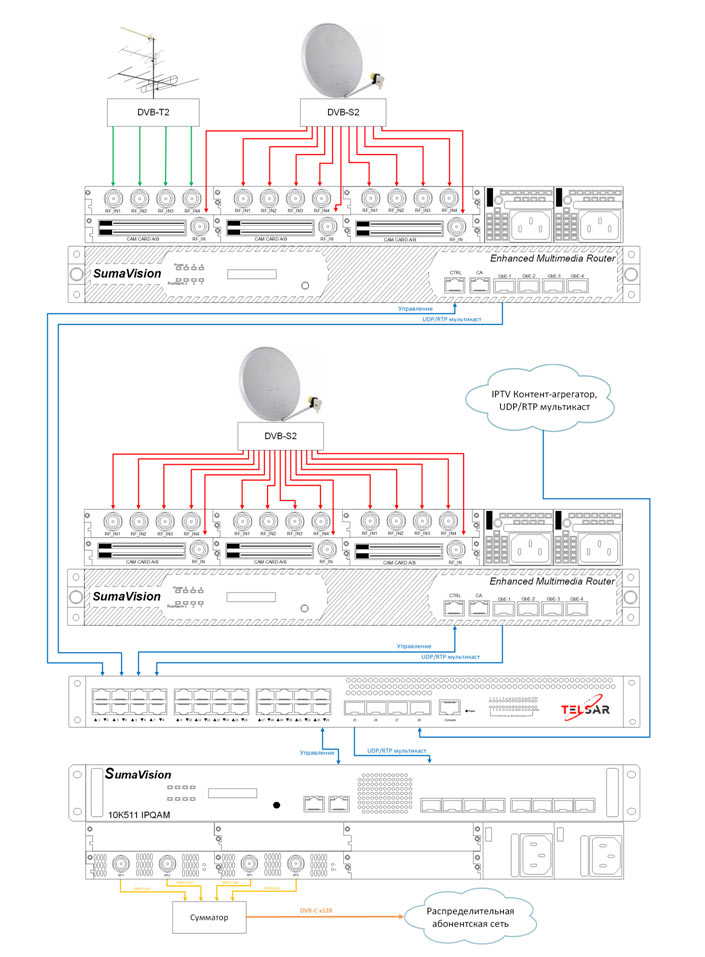

На данном примере получение сигнала для IPQAM3.3 модулятора показано условно. Для каждой ТВ сети это требует индивидуального подхода и невозможно создать одно универсальное решение. Для кого-то будет достаточно только сигнала от контент-агрегатора, а кому-то будет необходимо осуществлять прием и распределение ТВ контента исключительно самостоятельно. В таком случае, при использовании предложенного оборудования на базе EMR3.0, потребуется около десяти комплектов шасси+карты для возможности обеспечения 128 QAM несущих полезным сигналом.
