Новые технологии, массовая цифровизация, огромное количество телевизионных каналов и все такие же, неизменно небольшие, возможности для составления частотного плана - уже давно диктуют операторам кабельного телевидения условия построения головных станций на основе передачи в форматах DVB. Но даже сейчас, не смотря на все вышеперечисленное, спрос на оборудование для трансляции аналогового телевидения все еще остается достаточно большим.
На сегодняшний день известно несколько производителей оборудования для преобразования цифровых IP потоков в модулированный аналоговый телевизионный сигнал. Среди них: Astro, PBI, Vector, Terra, а с 2020-го года в этот список можно добавить и марку TVBS с устройством IPPAL-32NA, которое становится одним из самых актуальных вариантов в текущих мировых реалиях на Российском рынке.
Цифроаналоговый модулятор IPPAL-32NA представляет собой 1U устройство для установки в телекоммуникационный 19 шкаф. На передней панели расположены только порт управления и индикатор питания. На задней панели два гигабитных порта для приема транспортных потоков, основной и тестовый выходы RF, коннекторы блоков питания с выключателем. Опционально может быть изготовлен с одним или двумя блоками питания без поддержки горячей замены.
Модулятор может принимать до 64 TSIP потоков (Multicast/Unicast) в виде SPTS или MPTS в форматах MPEG-2, MPEG-4 или HEVC и конвертировать их в 32 несмежных аналоговых телеканала, модулированных в PAL или SECAM. Входящие сервисы с качеством SD или HD могут быть декодированы, но в случае с HD качеством предварительно производится уменьшение до разрешения SD. Поддерживается декодирование большинства аудио форматов.
IPPAL-32NA дает возможность использования всего радиочастотного спектра в диапазоне 47-862МГц с обязательным условием ограничения диапазона в 400МГц между первой и последней несущими частотами на одном устройстве, что обеспечивает полную гибкость и эффективность при разработке и настройке своего канального плана. Это позволяет операторам поддерживать и развивать уже имеющиеся аналоговые сети кабельного телевидения, а также интегрировать их с современными технологиями доставки медиа по IP сетям.

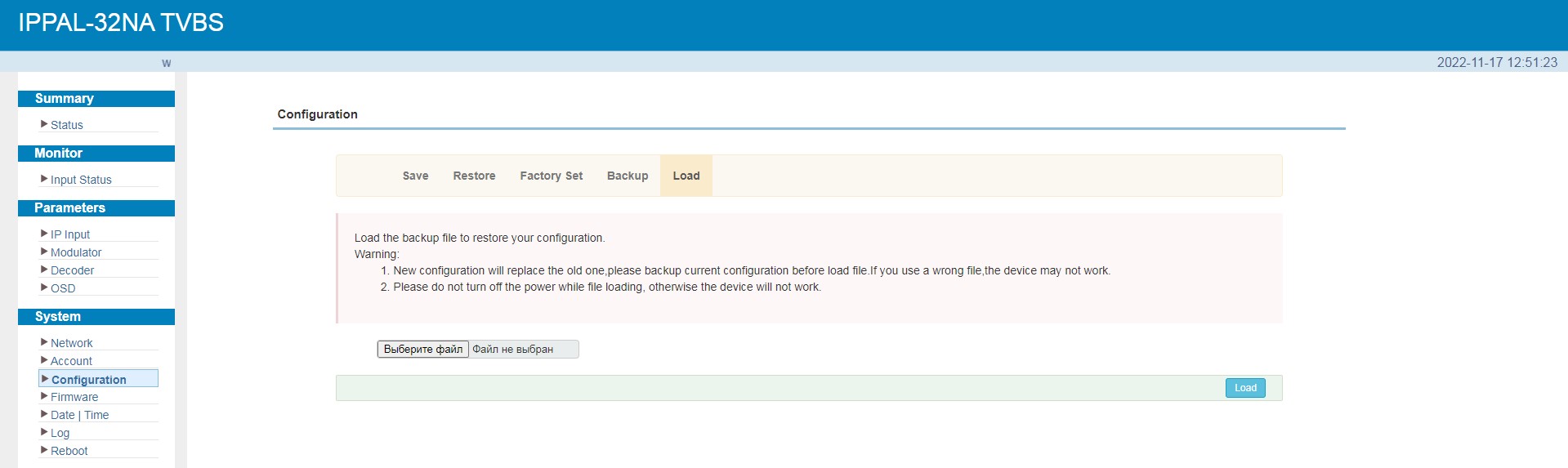

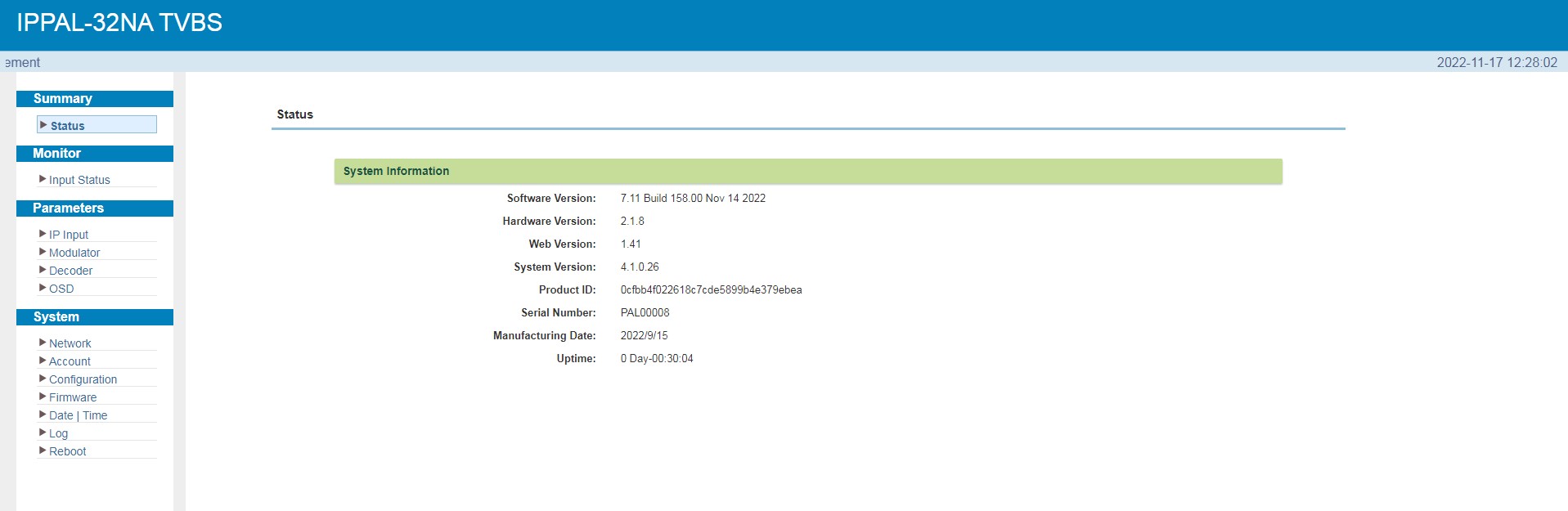

Веб интерфейс модулятора, доступный через порт управления на передней панели, интуитивно понятен и не вызывает сложностей при настройке. Единственный момент, который нужно запомнить при работе с этим устройством при любом изменении настроек конфигурацию всегда нужно сохранять, иначе она сбросится до предыдущих настроек при следующей перезагрузке.

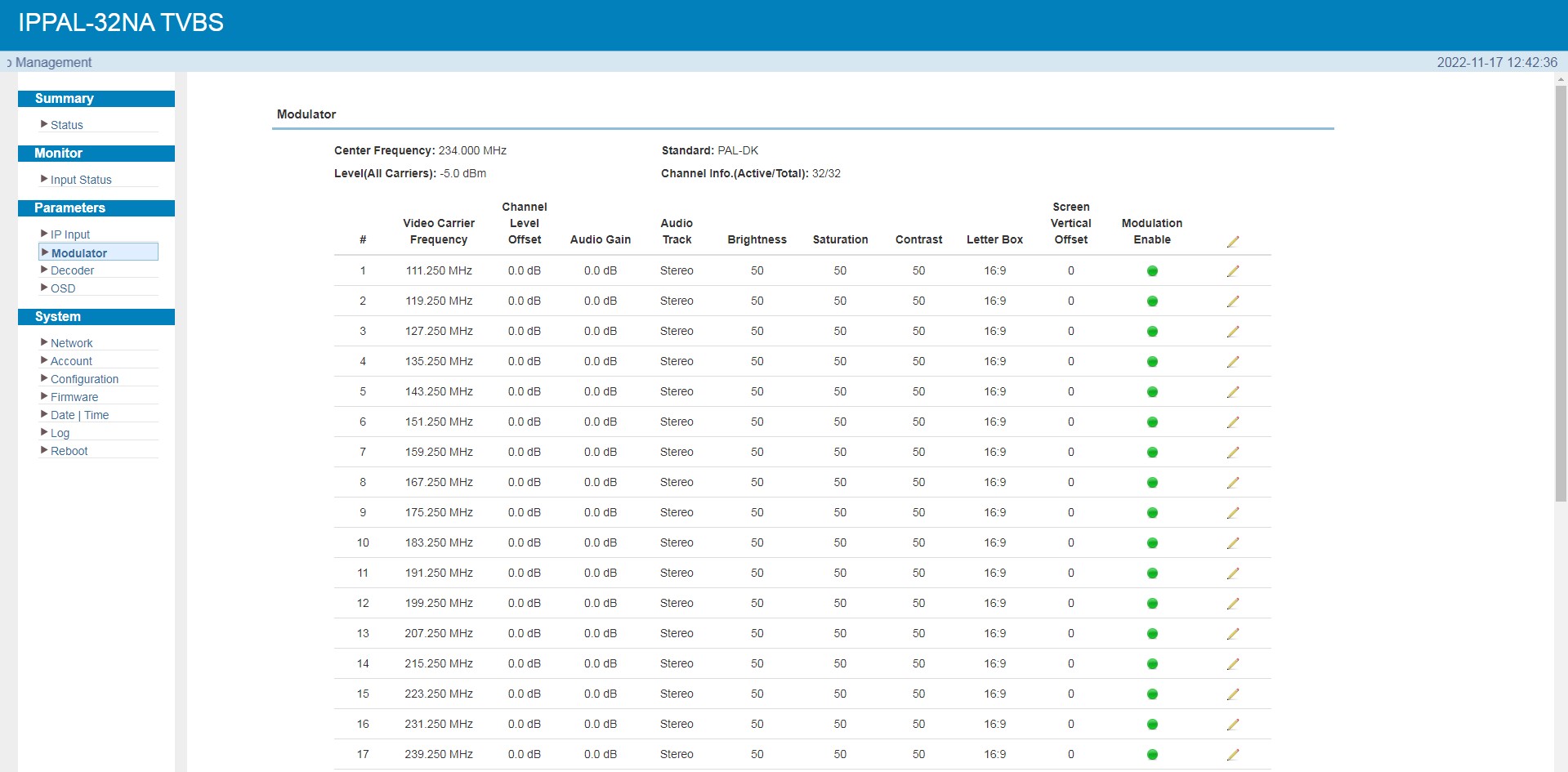

Основные пункты меню веб интерфейса для настройки вещания это:

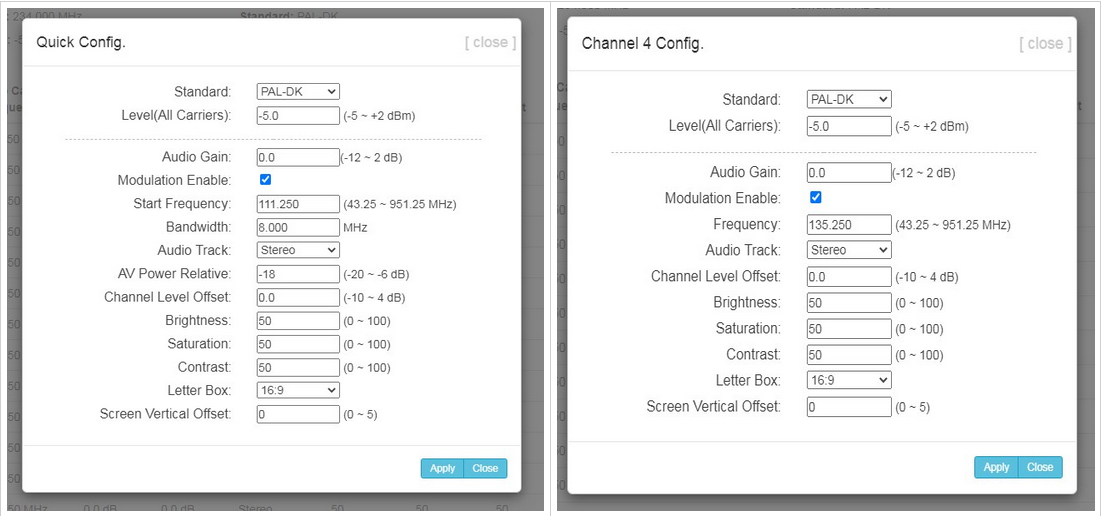

Настроить все частоты можно с помощью Quick Config, задав стартовую частоту и ширину полосы, либо настроить каждую частоту отдельно с помощью Channel Config.

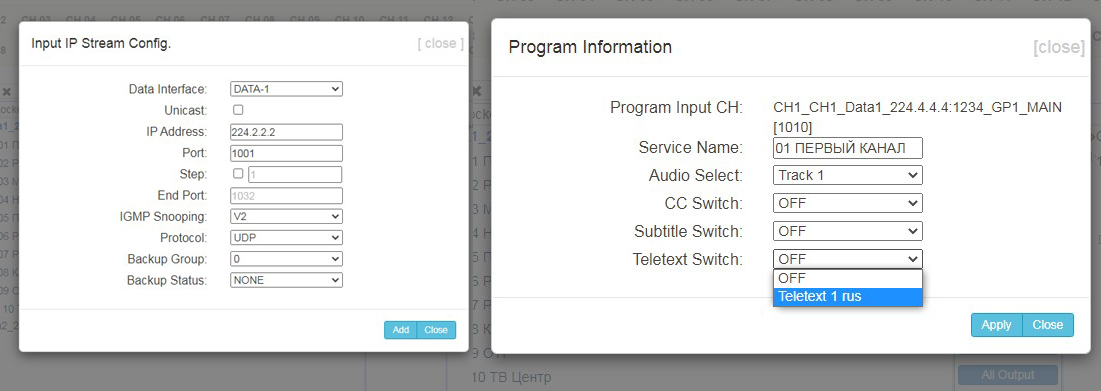

В выходном сервисе можно выбрать аудио трек, включить или выключить субтитры и/или телетекст.
Во время проведения настроек устройство их применяет автоматически, без дополнительных нажатий кнопок Apply, а значит после произведенных настроек и их сохранения Ваше устройство уже готово к использованию.
На сегодняшний день, благодаря пожеланиям и отзывам пользователей этого модулятора, доработана возможность не только резервирования по питанию, но и резервирование по физическим портам. Теперь при условии получения на два физических порта потоков с сервисами имеющими идентичные PSI/SI данные и структуру можно настроить резервирование по одной из трех опций: потеря линка, границы актуального битрейта и границы общего битрейта. Минимальное время восстановления трансляции при переключении между портами составляет не более 4х секунд, а обратный возврат на основной порт происходит бесшовно. Если у Вас все еще нет этого функционала обязательно обратитесь к Вашему менеджеру за обновлением.

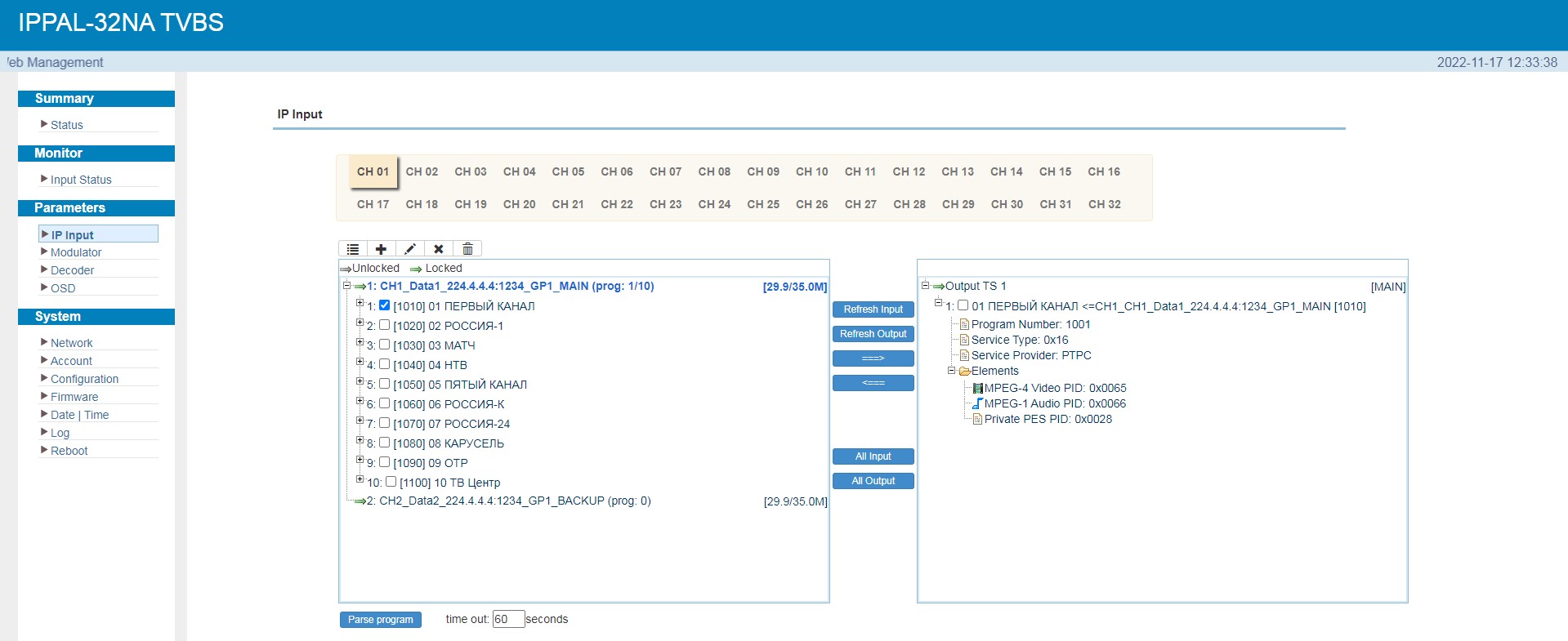

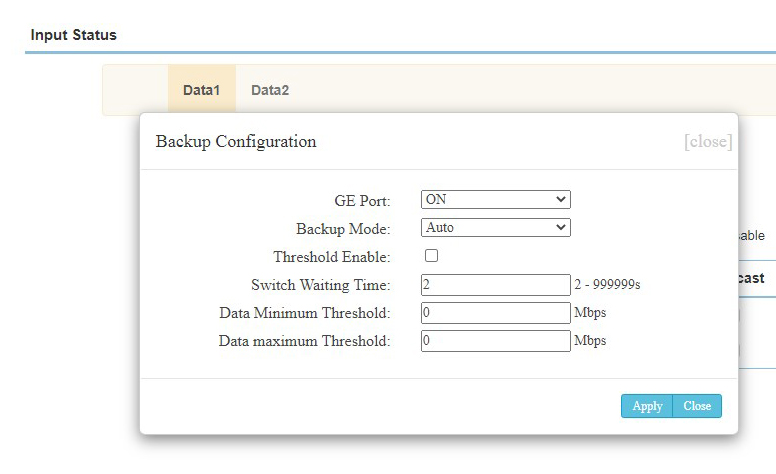

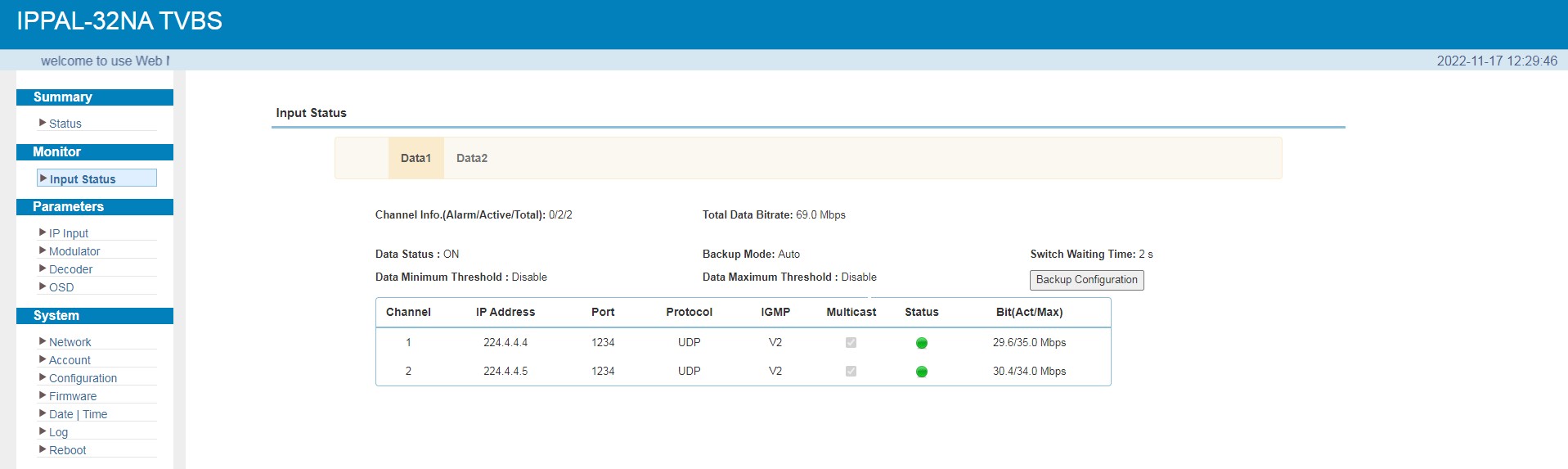

Настроить резервирование по портам можно следующим образом: укажите номер группы и принадлежность (Main или Backup) в настройках входящего потока на странице IP Input. Допустим, все потоки с порта Data1 будут Main, а все потоки с порта Data2 будут Backup. Как мы помним резервирование производится по физическим портам, а не по сервисам или потокам, поэтому принадлежность всех потоков на одном порту должна быть одинаковой. Далее на странице Input Status задать параметры резервирования для каждого порта в окне, открывающемся при нажатии кнопки Backup Configuration.
Также из последних доработок можно выделить функционал добавления логотипов и бегущей строки, которые можно найти в меню OSD веб интерфейса.

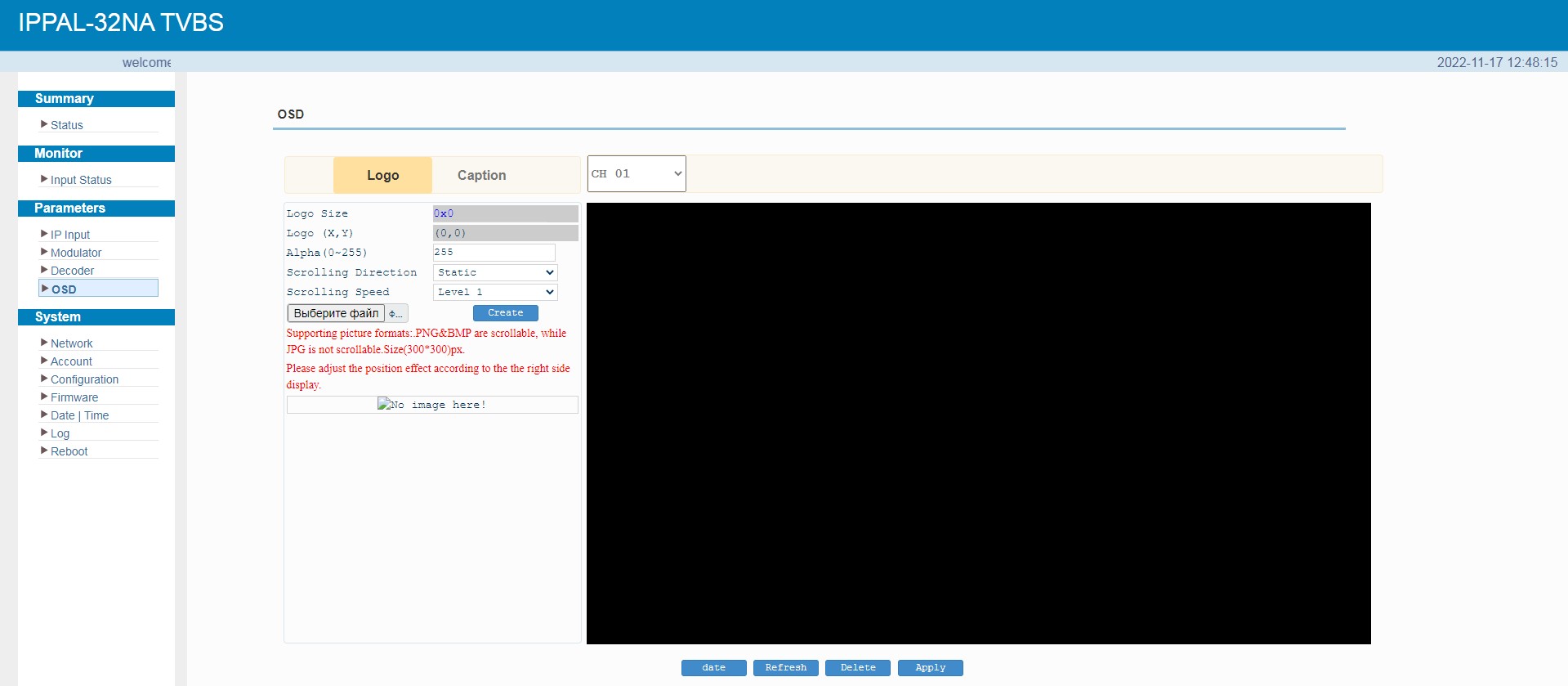

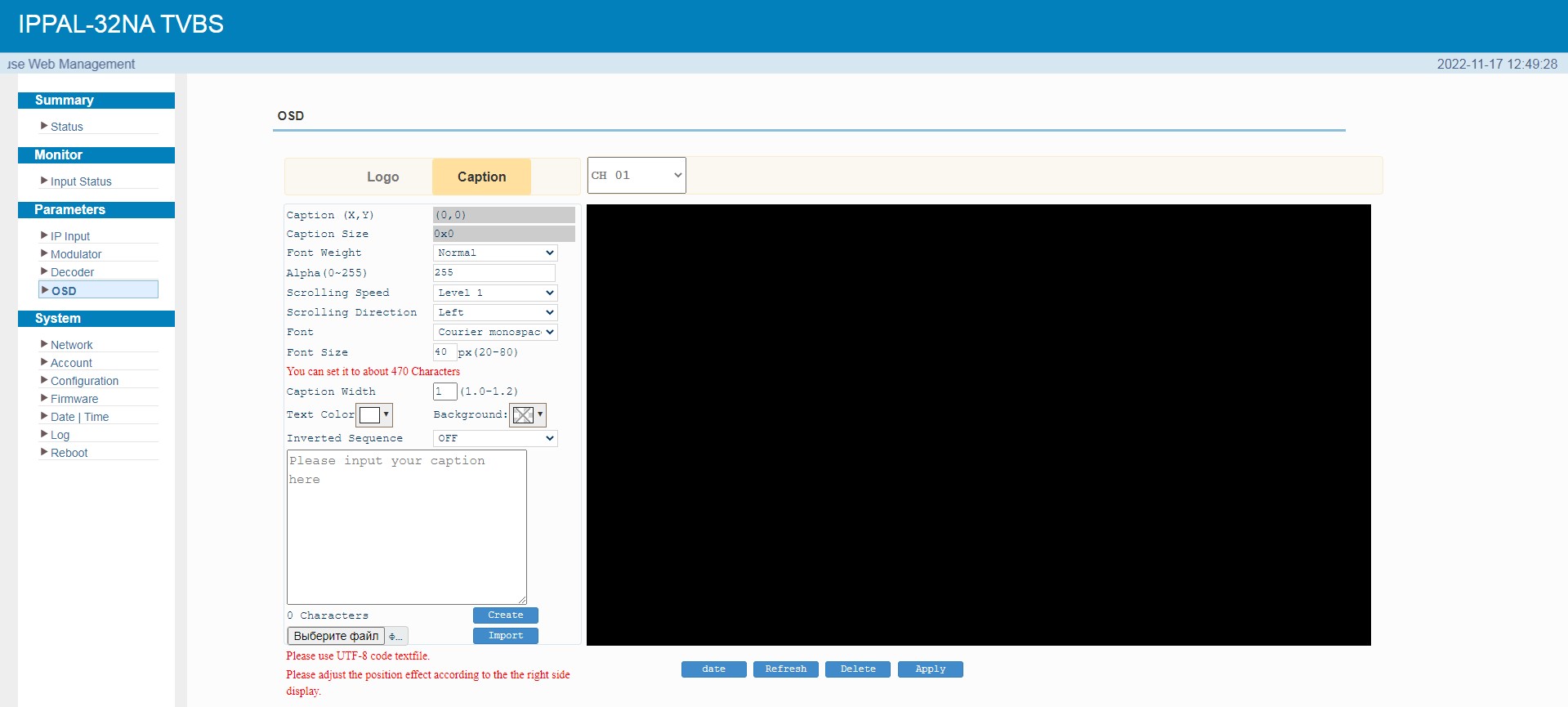

На странице OSD присутствуют две вкладки: Logo и Caption. На каждый из 32 каналов можно установить свой логотип и запустить бегущую строку вместе или по отдельности.

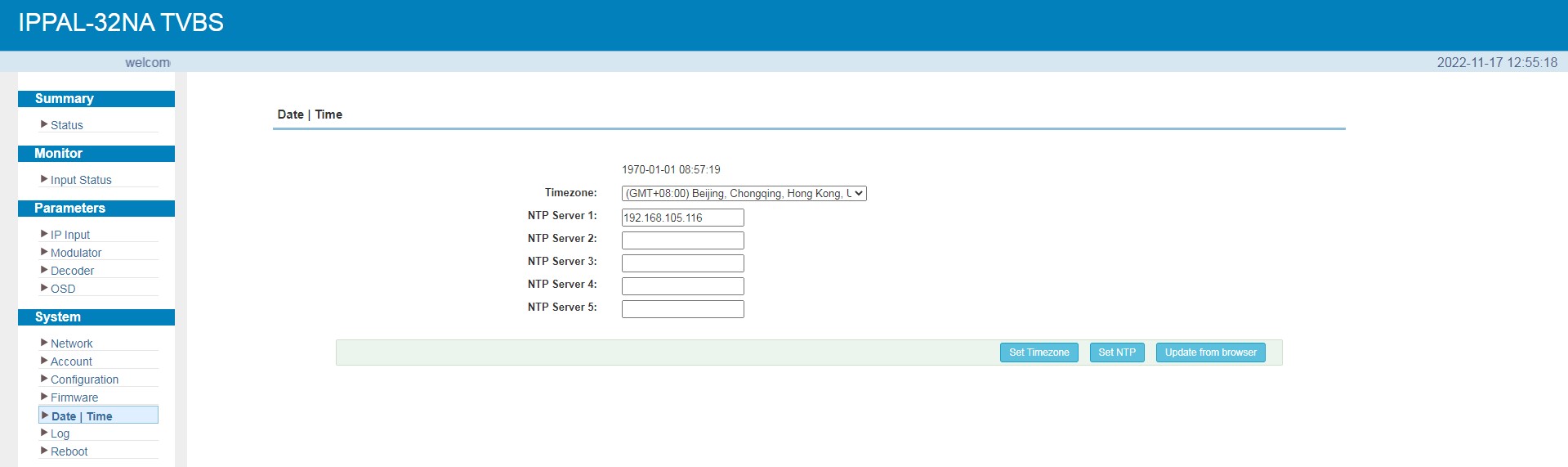

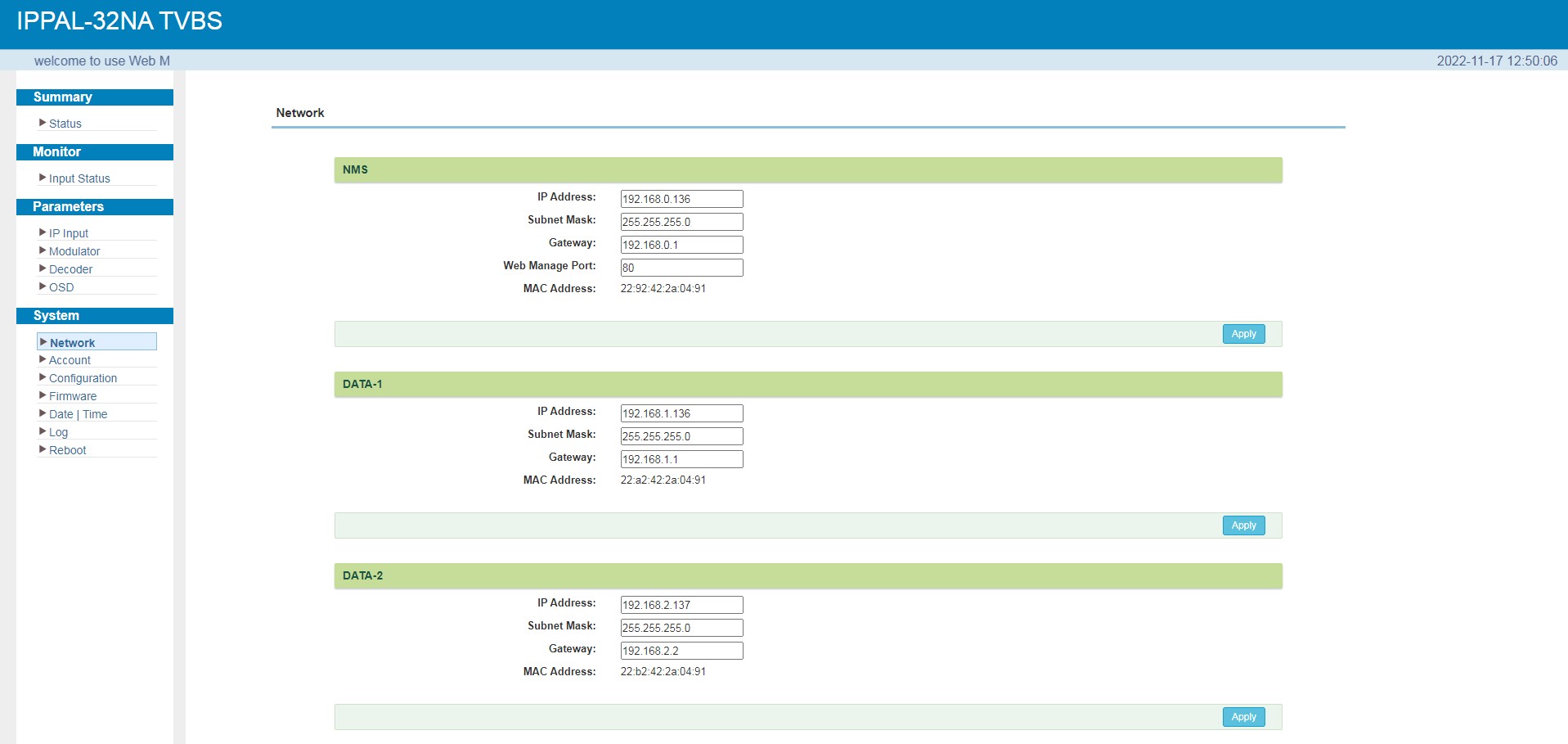

В число остальных дополнительных, но не менее полезных настроек входят:
В заключении хотелось бы отметить, что IPPAL-32NA TVBS по сравнению с выполняющими аналогичные функции устройствами других производителей - выгодно отличается своим соотношением цена-качество, а также достаточно невысокой стоимостью за один канал. IPPAL-32NA станет прекрасным решением не только для крупных и средних операторов кабельного телевидения в регионах или на удаленных участках, но и в больницах, детских учреждениях, санаториях, гостиницах, вахтовых поселках и других небольших сетях кабельного телевидения.
Инженер компании «ТВБизнес» Владислав Матрохин (ноябрь, 2022 г.)
