Векторный рефлектометр CABAN R140 ПЛАНАР

Доступно изображений: 2

Векторный рефлектометр CABAN R140 ПЛАНАР

Печатная форма Вернуться
Базовая цена - 365 000 p
Оптовая цена - 354 050 p

Векторный рефлектометр CABAN R140 ПЛАНАР. Векторные рефлектометры серии CABAN - однопортовые векторные анализаторы цепей, приборы для измерения модуля и фазы коэффициента отражения, потерь в кабеле.



Технические характеристики

Импеданс 50
Число портов 1, тип N, вилка*
Измеряемые параметры
  • S11
  • потери в кабеле
  • S11, |S21|, |S12|, S22 (при использовании 2-х рефлектометров)
Питание от интерфейса USB (для СABAN R180 требуется внешний источник питания)
Диапазон рабочих температур от -10 °С до ჾ °С
* - тип порта для R180 определяется при заказе



Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.



Основные особенности

  • Диапазон рабочих частот от 85 МГц до 14 ГГц
  • Динамический диапазон 107 дБ (<4,8 ГГц)/ 74 дБ (>4,8 ГГц)
  • Выходная мощность -35 0 дБ/мВт (<4,8ГГц)/ -10 дБ/мВт (>4,8ГГц)
  • Минимальный шаг установки частоты 25 Гц
  • Время измерения на одной частоте 200 мкс
  • Размеры: 127х62х30 мм, Вес: 0,3 кг


Легкий и компактный рефлектометр можно эксплуатировать как в полевых условиях, так и в условиях промышленного производства и лабораторий, в составе автоматизированных измерительных стендов. Рефлектометры поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.

Векторные рефлектометры CABAN возможно непосредственно подключать к измеряемому устройству без использования измерительного СВЧ кабеля. Это повышает точность измерений, удешевляет эксплуатацию прибора и позволяет экономить время на процедуре калибровки, которую можно выполнять реже и в удобных условиях.

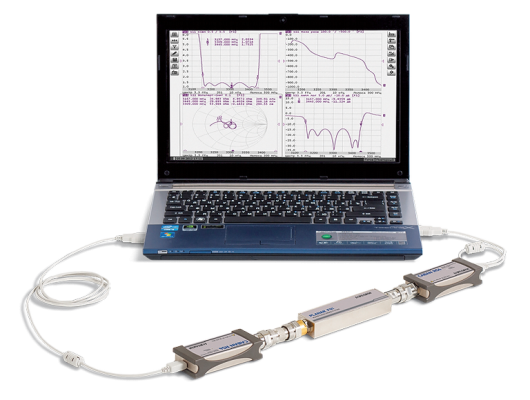

Поддерживается возможность использования двух рефлектометров, подключенных к одному USB контроллеру для измерения S11, |S21|, |S12|, S22 параметров.
