Усилитель широкополосный WA1100KLE TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Количество товара по специальным ценам ограничено.
Специальная цена - 7 500* p

Старая цена - 9 900 p

цена указана за шт.

Магистральный усилитель с обратным каналом WA1100KLE в основном используется для двунаправленной передачи сигналов аналогового и цифрового телевидения, телефонии и данных. Современная схемотехника, продуманная конструкция и использование при изготовлении высококачественных материалов и компонентов обеспечивают отличную производительность. Оборудование является оптимальным выбором для построения сетей кабельного телевидения с обратным каналом большого или среднего размера.

Вставки в комплекте:  ATT 3/5/7/9/13;  EQ-1G F3/F6/F9/F12/F15;  REQ 5-35M 3/6/9;  FZ110
Встроены: ATT 0х6, SAH110/204

Эксплуатационные характеристики:

  • Частотный диапазон до 1003 МГц.
  • Удобен в эксплуатации благодаря вставкам аттенюатора, эквалайзера, фильтра обратного канала и контрольным отводам прямого и обратного канала.
  • Оборудование может гарантировать стабильную непрерывную работы в плохих условиях окружающей среды, т.к. имеет водонепроницаемый алюминиевый корпус, надежную коммутацию питания и систему молниезащиты.

Технические параметры

Параметр Ед.  Значение

Прямой канал

Диапазон частот МГц 45 (87 Опция) ~ 1003
Коэффициент усиления дБ 38 (предусилитель MMIC с высоким усилением)
Нормируемый входной уровень дБмкВ  70
Нормируемый выходной уровень дБмкВ  108 (EQ =6дБ)
Неравномерность дБ  ±0.75
Коэффициент шума дБ  10
Обратные потери дБ 16
C/CTB дБ  66
C/CSO дБ  64
Групповая задержка нс 10  (112.25 МГц/116.68 МГц)
Стабильность усиления дБ -1.0 ~ +1.0

Обратный канал

Диапазон частот МГц 5 ~ 30 (65 Опция)
Коэффициент усиления дБ 24 (могут устанавливаться другие вставки, опция)
Максимальный выходной уровень дБмкВ 110
Неравномерность дБ ±0.75
Коэффициент шума дБ 8
Возвратные потери дБ 16

Общие характеристики

Сопротивление   75
Напряжение питания В A: AC (150~250)В  B: AC (35~90)В
Потребляемая мощность Вт 20
 Габариты мм 220 (д)* 205 (ш)* 65 (г)



Блок-схема усилителя WA1100KLE

WF1100KLE

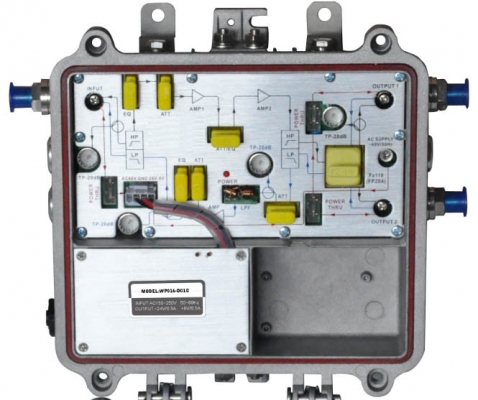

Структурная схема усилителя WA1100KLE

WF1100KLE



 1. Вставка аттенюатора прямого канала    2. Вставка эквалайзера прямого канала   3. RF вход
 4. Вставка аттенюатора или эквалайзера прямого канала  5. Контрольный отвод входа RF (-20дБ)  6. Разъем  питания
 7. Вставка инжектора питания  8. Контрольный отвод выхода  обратного  канала (-20дБ)  9. Вставка эквалайзера обратного канала
 10. Вставка аттенюатора обратного канала  11. Блок питания  12. Гнездо сетевого шнура (блок питания AC220)
 13. Вставка инжектора питания  14. RF выход 1  15. Контрольный отвод выхода RF (-20дБ)
 16. Контрольный отвод обратного канала (-20дБ)  17. Вставка FP204 (делитель) или FZ110 (ответвитель)  18. Индикатор питания
 19. RF выход 2  20. Вставка инжектора питания  21. Вставка аттенюатора обратного канала
 22. Фильтр обратного канала  23. Порт подключения питания 60В  (блок питания AC60V)
