Усилитель широкополосный WA1100E-N TVBS

Доступно изображений: 2

Усилитель широкополосный WA1100E-N TVBS

Печатная форма Вернуться
4 392 / 4 173* p

Магистральный усилитель WA1100E-N в основном используется для передачи сигналов аналогового и цифрового телевидения, телефонии и данных. Современная схемотехника, продуманная конструкция и использование при изготовлении высококачественных материалов и компонентов обеспечивают отличную производительность.

Эксплуатационные характеристики

  • Частотный диапазон до 1003 МГц.
  • Удобен в эксплуатации благодаря вставкам аттенюатора, эквалайзера, фильтра обратного канала и контрольным отводам прямого и обратного канала.
  • Оборудование может гарантировать стабильную непрерывную работы в плохих условиях окружающей среды, т.к. имеет водонепроницаемый алюминиевый корпус, надежную коммутацию питания и систему молниезащиты.

Технические параметры

Параметр Ед.  Значение
Прямой канал
Диапазон частот МГц 45 (87) ~ 862/ 1003 (опция)
Коэффициент усиления дБ 30 (предусилитель MMIC с низким усилением) 38 (предусилитель MMIC с высоким усилением)
Нормируемый входной уровень дБмкВ 72  70
Нормируемый выходной уровень дБмкВ 102  108 (EQ =6дБ)
Неравномерность дБ ±0.75  ±0.75
Коэффициент шума дБ 10  10
Обратные потери дБ 16
C/CTB дБ 70  66
C/CSO дБ 67  64
Групповая задержка нс 10  (112.25 МГц/116.68 МГц)
Стабильность усиления дБ -1.0 ~ +1.0
Общие характеристики
Сопротивление   75
Напряжение питания В A: AC (150~250)В;  B: AC (35~90)В
Потребляемая мощность Вт 12
Габариты мм 220 (д)* 205 (ш)* 65 (г)


Блок-схема усилителя WA1100E-N

WF-1100E-N

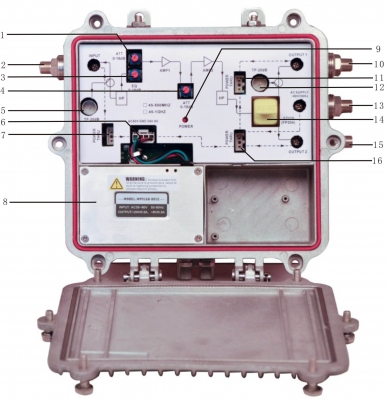

Структурная схема усилителя WA1100E-N

    /WF-1100E-N


 1. Переменный аттенюатор  2. RF вход   3. Переменный эквалайзер
 4. Переменный аттенюатор  5. Контрольный отвод (вход) -20дБ   6. Разъем питания
 7. Вставка инжектора питания  8. Блок питания  9. Индикатор питания
 10. Выход 1  11. Вставка инжектора питания  12. Контрольный отвод (выход) -20дБ
 13. Порт питания AC60В  14. Вставка FP204 (делитель) или FZ110 (ответвитель)  15. Выход
 16. Вставка инжектора питания
