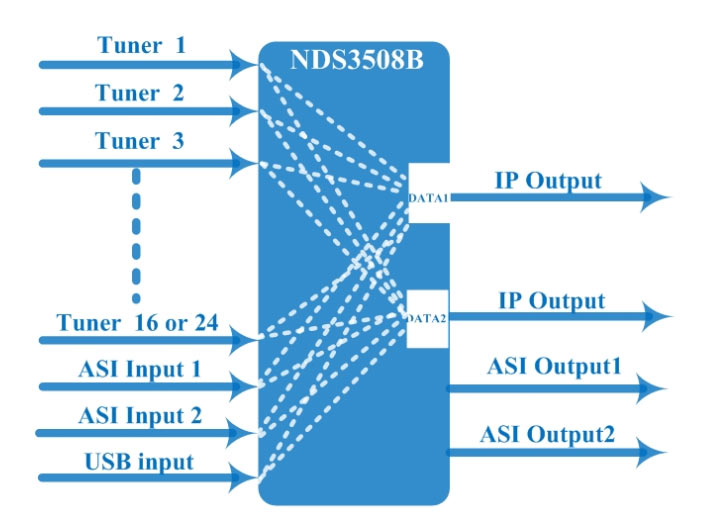

NDS3508B V3 Tuner to IP Gateway это устройство головной станции для преобразования интерфейсов, поддерживающее вывод MPTS (Bypass) и вывод SPTS, режимы переключаются в веб-интерфейсе. Поддерживает вывод 24 MPTS (24 входа FTA-тюнера) + 3 MPTS (2 входа ASI и 1 вход USB) или вывод 1024 SPTS по протоколам UDP или RTP/RTSP. Устройство интегрировано с функциями демодуляции тюнера (или входа ASI) и шлюза, позволяя демодулировать сигнал от 24 FTA-тюнеров в TSIP-поток или напрямую преобразовывать TS с входов ASI или USB в TSIP-поток, а затем выводить потоки на сетевые интерфейсы в сеть. Поддерживается BISS дескремблирование для программ с входов тюнера.
Количество и тип устанавливаемых тюнеров - заводская опция. К установке возможно любое сочетание двух видов тюнеров на выбор: DVB-S/S2/S2X или DVB-T/T2/C.
Основные характеристики
Технические характеристики:
|
Входы |
24 входа для тюнеров + 2 входа ASI + 1 вход USB |
|||
|
Спутник |
DVB-S |
Частота на входе |
950~2150 MHz |
|
|
Символьная скорость |
0.5~45 Msps |
|||
|
Уровень сигнала |
-65 ... -25 dBm |
|||
|
FEC |
1/2, 2/3, 3/4, 5/6, 7/8 |
|||
|
Созвездие |
QPSK |
|||
|
Макс битрейт |
125 Mbps |
|||
|
DVB-S2 |
Частота на входе |
950~2150 MHz |
||
|
Символьная скорость |
QPSK/8PSK /16APSK :0.5~45 Msps 32APSK: 0.5~34Msps; |
|||
|
FEC |
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10 |
|||
|
Созвездие |
QPSK, 8PSK, 16APSK, 32APSK |
|||
|
Макс битрейт |
125 Mbps |
|||
|
DVB-S2X |
Частота на входе |
950~2150MHz |
||
|
Символьная скорость |
QPSK/8PSK /16APSK :0.5~45 Msps 8APSK: 0.5~40Msps 32APSK: 0.5~34Msps |
|||
|
FEC |
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 9/10, 2/3-L, 32/45, 11/15, 7/9 |
|||
|
Созвездие |
QPSK, 8PSK, 8APSK, 16APSK, 32APSK |
|||
|
Макс битрейт |
125 Mbps |
|||
|
Эфир/кабель |
DVB-C |
Стандарт |
J.83A(DVB-C), J.83B, J.83C |
|
|
Частота на входе |
50~960MHz |
|||
|
Созвездие |
16/32/64/128/256 QAM |
|||
|
DVB-T/T2 |
Частота на входе |
50~960MHz |
||
|
Полоса частот |
6/7/8 MHz |
|||
|
ISDB-T |
Частота на входе |
50~960MHz |
||
|
BISS дескремблирование |
Mode 1, Mode E |
|||
|
Выход |
1024 SPTS IP выходов в UDP, RTP/RTSP через DATA1 и DATA2 порты (IP-адрес и номер порта DATA1 и DATA2 разные), Unicast и Multicast |
|||
|
27 MPTS IP выходов (для Tuner/ASI/USB bypass) в UDP, RTP/RTSP через DATA1 и DATA2 порты, Unicast and Multicast |
||||
|
2 ASI выхода (только в MPTS режиме, зеркальные порты для вывода одного потока) |
||||
|
Система |
Веб управление |
|||
|
Веб обновление ПО |
||||
|
Общее |
Габариты |
482мм*270мм*44мм (Ш*Д*В) |
||
|
Температура |
0~45 (рабочая); -20~80 (Хранение) |
|||
|
Питание |
100~240 VAC, 50/60Hz |
|||
