Оптический усилитель EDFA 16*22дБм c WDM фильтром PON - EDFA1550HQ-36-WD TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Базовая цена - 343 035 p
Оптовая цена - 325 836 p

цена указана за шт.

Оптические усилители серии EDFA1550-WD TVBS используются в PON сетях с системами аналогового и цифрового кабельного телевидения и широкополосного доступа интернет. Обеспечивают непосредственное усиление мощности оптических сигналов КТВ, без их преобразования в электрические сигналы и обратно, на каждый выходной порт сигнал идет со встроенного WDM мультиплексора 1310/1490/1550нм, что позволяет легко встраивать данный усилитель в PON сети, получая на выходе готовый сигнал КТВ + интернет для передачи абонентам на ONT. Это идеальное оборудование для PON сетей FTTx, обеспечивающее гибкое и недорогое решение для интеграции WDM и FTTH. Обладает низким уровнем шумов, встроенные механизмы регулировки выходной оптической мощности и охлаждения устройства позволяют эксплуатировать усилитель EDFA в различных температурных условиях.

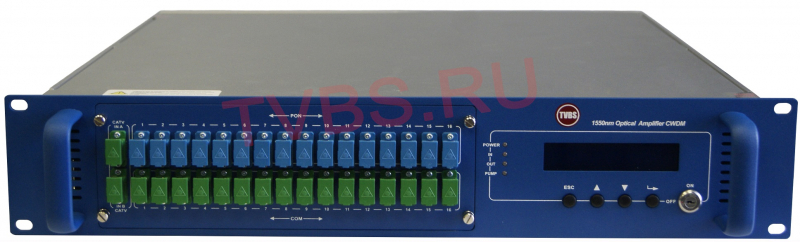

Усилитель EDFA1550HQ-36-WD выполнен в 19" корпусе размером 2RU, удобном для размещения в стандартной телекоммуникационной стойке. На передней панели размещены оптические входы и выходы, органы управления, дисплей с информацией о выходной мощности усилителя, токе диодов накачки и их температуре. Разъем управления RS232 и порт связи по сети Ethernet RJ45, находятся на задней панели прибора. Каждый усилитель укомплектован двумя сменными блоками питания 220В и 48В, вентиляторами охлаждения.


Локальное управление оптическим усилителем осуществляется через порт RS-232 или с помощью встроенного жк-экрана и кнопок на лицевой панели. Удаленное управление EDFA усилителем возможно с помощью графического программного обеспечения, которое работает по протоколу SNMP через порт RJ-45 (Ethernet). Используя программное обеспечение SNMP можно контролировать параметры оптического усилителя и наблюдать за аварийными сообщениями в режиме реального времени.


Оптические усилители EDFA 1550 TVBS обладают оптимальным соотношением цена/качество для построения средних и крупных сетей кабельного телевидения и широкополосного доступа.



Особенности EDFA1550HQ-36-WD

  • Низкий уровень шума: 6.0 дБ (при входном уровне 0 дБм).
  • Входная мощность: -5 ..+10 дБм.
  • Выходная мощность: 16 выходов по 22 дБм.
  • WDM мультиплексор 1310/1490/1550нм.
  • Автоматическая система стабилизации мощности.
  • Микропроцессорный контроль параметров работы усилителя.
  • Дублированный модульный блок питания с автоматическим переключением.
  • Оптические коннекторы SC, FC или LC. Оптический изолятор на входе и выходе.
  • Интуитивно-понятный интерфейс.
  • Сетевой интерфейс RS-232, RJ-45 с поддержкой WEB и SNMP.
  • Сертификат соответствия в области связи.



Технические характеристики EDFA1550HQ-36-WD

Параметр Значение Примечание
Характеристики оптической части Длина волны CATV, нм 1535...1565  2 входа с переключателем
Длины волн PON, нм 1260-1360 & 1480-1500
Вносимые потери PON, дБ <0.8
Входная мощность CATV, дБм -5 ... +10 рекомендуемый входной уровень сигнала 0 ... +5
Общая выходная мощность, дБм 36 23..36 дБм опционально
Стабильность выходной мощности, дБ +/- 0,5
Число выходов 16 SC/APC
Выходная мощность на каждом порту, дБм 22 Для 1550нм
Коэффициент шума, дБ 6.0 при оптической мощности на входе 0дБ 1550нм
Обратные потери, дБ  45 на оптическом входе / выходе
Изоляция, дБ > 15
C/N  50 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм
C/CTB  63
C/CSO  63
Оптический разъем CATV SC/APC FC, LC опционально
Оптический разъем PON SC/UPC
Сетевой интерфейсный порт RJ-45, RS-232 WEB и SNMP
  Напряжение питания, В AC220 и DC48
Общие характеристики Потребляемая мощность, Вт 50 при работе одного блока питания
Рабочая температура, °C -10..+42
Температура хранения,  °C -30..+70
Размеры, мм 483 x 440 x 88 2RU



Блок-схема усилителя EDFA1550HQ-WD с WDM фильтром PON
