Усилитель EDFA1550SQ-15 серии MINI является важным устройством оптической передачи в системе оптоволоконной связи на длине волны 1550 нм. Основное предназначение - работа в оптических сетях, где услуги FTTH и Triple Play организованы в многоквартирных домах. В этом устройстве используется высокопроизводительное волокно, легированное эрбием, и лазер накачки с низким уровнем шума для обеспечения стабильной работы. Компактный, легкий, простой в отладке и установке - это хороший выбор для построения как первичной, так и вторичной оптоволоконной сети кабельного телевидения.

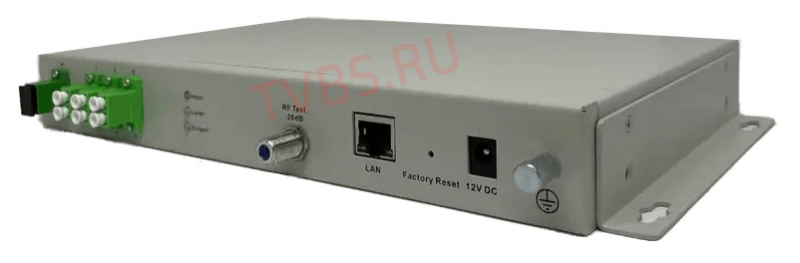

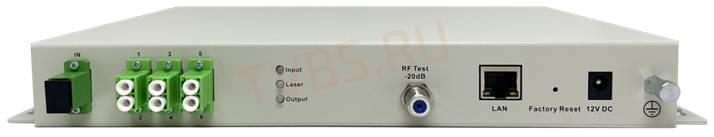

Усилители серии MINI выполнены в компактном корпусе для настенного или настольного размещения. По умолчанию имеют 1 вход SC/APC, и 1 выход SC/APC, но опционально могут комплектоваться встроенным делителем до 4 портов SC/APC или до 4 портов LC/APC с общей выходной мощностью в 15 дБм. Встроенный модуль оптического приемника позволяет произвести мониторинг наличия и качества RF сигнала в оптической линии. Отсутствие средств управления на передней панели повышает защищенность от внесения изменений сторонними лицами. Внешний блок питания 12В позволяет производить его замену при выходе из строя без вскрытия корпуса и обращений в сервисный центр.
Управление EDFA серии MINI осуществляется посредством веб-интерфейса или приложением SNMP управления и мониторинга через порт RJ-45 (Ethernet).
|
Параметр |
Единица измерения |
Значение |
Примечание |
|
|
Рабочая длина волны |
нм |
1545 - 1565 |
|
|
|
Входная мощность |
дБм |
-5 - +10 |
|
|
|
Рекомендованная мощность на входе |
дБм |
-2 - +3 |
|
|
|
Выходная мощность |
dBm |
SC/APC: 1x15, 2x11, 4x8 LC/APC: 1x15, 2x11, 4x8 |
|
|
|
Стабильность выходной мощности |
дБм |
±0.5 |
Pin -2~+10дБм |
|
|
Коэффициент шума |
дБ |
≤ 5.0 |
Pin= 0дБм |
|
|
Обратные потери |
Вход |
дБ |
≥ 45 |
|
|
Выход |
дБ |
≥ 45 |
|
|
|
Тип оптического коннектора |
|
FC，SC или LC |
|
|
|
Тестовый RF порт |
дБмкВ |
≥ 70 |
При загрузке 112 несущих QAM256, шириной 8МГц в диапазоне 110МГц - 1003МГц |
|
|
Диапазон тестового RF порта |
МГц |
45-1003 |
|
|
|
Блок питания |
В |
DC 12В |
Внешний блок питания |
|
|
Потребление |
Вт |
< 10 |
|
|
|
Рабочая температура |
Сº |
-5 - +55 |
|
|
|
Относительная влажность |
% |
Макс. 95% без конденсата |
|
|
|
Температура хранения |
Сº |
-30 - +70 |
|
|
|
Размеры |
мм |
260x180x35 |
|
|
|
Вес |
кг |
1.5 |
|
|
