Оптический усилитель EDFA 02*15дБм - EDFA1550HQ-19 TVBS
оптический усилитель edfa 02-15дбм - edfa1550hq-19 tvbs_1
Оптический усилитель EDFA 02*15дБм - EDFA1550HQ-19 TVBS

Оптический усилитель EDFA 02*15дБм - EDFA1550HQ-19 TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Базовая цена - 80 703 p
Оптовая цена - 76 668 p

цена указана за шт.

Оптические усилители серии EDFA1550 TVBS используются в системах аналогового и цифрового кабельного телевидения и сетях широкополосного доступа. Усилители EDFA обеспечивают непосредственное усиление мощности оптических сигналов, без их преобразования в электрические сигналы и обратно, обладают низким уровнем шумов, а их рабочий диапазон длин волн практически точно соответствует окну прозрачности оптического волокна. Встроенные механизмы регулировки выходной оптической мощности и охлаждения устройства позволяют эксплуатировать усилитель EDFA в различных температурных условиях.

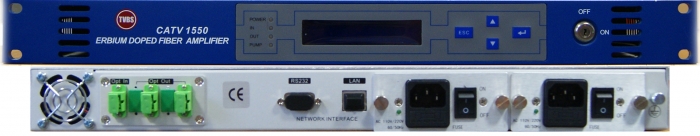

Усилители EDFA выполнены в 19" корпусе размером 1RU или 2RU удобном для размещения в стандартной телекоммуникационной стойке. На передней панели размещены  органы управления выходной мощностью усилителя, дисплей с информацией о выходной мощности усилителя, токе диодов накачки и их температуре. Оптические вход и выходы, разъем управления RS232 и порт связи по сети Ethernet RJ45, находятся на задней панели прибора. Каждый усилитель укомплектован двумя сменными блоками питания 220 В (50 Гц) и вентиляторами охлаждения.

Локальное управление оптическим усилителем осуществляется через порт RS-232 или с помощью встроенного жк-экрана и кнопок на лицевой панели. Удаленное управление EDFA усилителем возможно с помощью графического программного обеспечения, которое работает по протоколу SNMP через порт RJ-45 (Ethernet). Используя программное обеспечение SNMP можно контролировать параметры оптического усилителя и наблюдать за аварийными сообщениями в режиме реального времени.

Оптические усилители EDFA 1550 TVBS обладают оптимальным соотношением цена/качество для построения средних и крупных сетей кабельного телевидения и широкополосного доступа.



Функциональные характеристики

  • Низкий уровень шума: 5 дБ (при входном уровне 0 дБм).
  • Входная мощность: -5 ..+10 дБм.
  • Выходная мощность: 2 выхода по 15 дБм.
  • Автоматический контроль температуры.
  • Автоматическая система стабилизации мощности.
  • Микропроцессорный контроль параметров работы усилителя.
  • Дублированный модульный блок питания с автоматическим переключением.
  • Оптические коннекторы SC, FC или LC. Оптический изолятор на входе и выходе.
  • Интуитивно-понятный интерфейс дисплея.
  • Сетевой интерфейс RS-232, RJ-45 с поддержкой I.E. и SNMP.
  • Сертификат соответствия в области связи.

Технические характеристики

Параметр

Значение

Примечание

Характеристики оптической части

Длина волны, нм 1535...1565
Входная мощность, дБм -5 ... +10 рекомендуемый входной уровень сигнала 0 ... +5
Общая выходная мощность, дБм 19 23 .. 36 дБм
Число выходов * выходная мощность на каждом порту, дБм 2 * 15 SC/APC
Стабильность выходной мощности, дБ +/- 0,5
Коэффициент шума, дБ 5 при оптической мощности на входе 0дБ
Обратные потери, дБ 45 на оптическом входе / выходе
Поляризационно-зависимые потери, дБ 0,3
Зависимость коэффициента усиления от поляризации, дБ 0,5
Изоляция входа / выхода, дБ -30
C/N 50 10км стандартная оптическая линия, передатчик 1550нм с внешней модуляцией, передача 59к в аналоге и 30к в цифре, на входе оптического приемника -1дБм
C/CTB 63
C/CSO 63
Оптический разъем SC/APC под заказ FC/APC, LC/APC

Общие характеристики

Сетевой интерфейсный порт RJ-45, RS-232 поддерживает I.E. и SNMP
Напряжение питания, В 160..250 (50Гц) 220VAC
Потребляемая мощность, Вт 50 при работе одного блока питания
Рабочая температура, oC -5..+55 температура регулируется автоматически
Температура хранения,  -30..+70
Относительная влажность 5% ~ 95% без конденсата
Размеры, мм 483 x 405 x 44 1RU
Вес, кг 5 в упаковке 6кг (1RU)



Блок-схема оптический усилитель EDFA 1550 HQ TVBS

EDFA1550HQ TVBS_multi_shema
