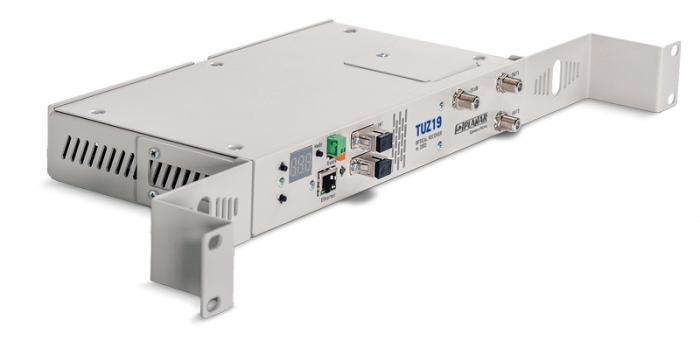

Оптический приемник TUZ19 мод.4002 ПЛАНАР
оптический приемник tuz19 мод.4002 планар_1
Оптический приемник TUZ19 мод.4002 ПЛАНАР

Оптический приемник TUZ19 мод.4002 ПЛАНАР


ТВБизнес - официальный представитель завода 'Планар'.
Спрашивайте у менеджеров лучшую цену и срок поставки!
Снято с продажи в 2022г.
Запрос аналога

цена указана за шт.

TUZ19 мод.4002 ПЛАНАР - с двумя оптическими входами и повышенным выходным уровнем - это современный оптический приемник с микропроцессорным управлением, который предназначен для работы в оптических сетях с архитектурой FTTх. Высокий выходной уровень дает возможность использования приемника для обслуживания большего количества абонентов и соответственно к снижению количества активных элементов в распределительной сети.

Прямой набор установок уровня и наклона, информативный индикатор и многоступенчатая защита всех портов, делают инсталляцию доступной для любого уровня подготовки персонала. В приемнике предусмотрены система резервирования по оптическим входам. Приемник оборудован высокоинтеллектуальным модулем мониторинга и управления по сети Ethernet. Использование оператором такой системы позволяет не только повысить управляемость и «прозрачность» сети, но и организовать внедрение новых сервисов, тем самым, увеличив экономическую эффективность. Конструкция приемника предусматривает установку в 19 стойку.



Особенности

  • Исполнение в стойку 19
  • Высокий выходной уровень
  • Электронные регулировки усиления и наклона
  • Система АРУ
  • Индикация входной оптической мощности и выходного уровня
  • Широкий диапазон входной оптической мощности
  • Удалённое управление и мониторинг



Модельный ряд приемников TUZ19:

  • TUZ2001 один оптический вход, система мониторинга
  • TUZ2003 два оптических входа, система мониторинга
  • TUZ4001 один оптический вход, система мониторинга, повышенный выходной уровень
  • TUZ4002 два оптических входа, система мониторинга, повышенный выходной уровень



Технические характеристики



мод. 2001

мод. 2003

мод. 4001

мод. 4002

Диапазон рабочих частот, МГц

48-862 (1000 опция)

48-1000

Неравномерность АЧХ, дБ

±0,75

Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC, 42к), дБмкВ

с наклоном 9 дБ

без наклона



114

110



117

114

Длина волны оптического сигнала, нм

1200-1600

Входная оптическая мощность, дБмВт

-9 ... +3

Диапазон эффективной работы АРУ, дБмВт

-8 ... +2

Режим работы АРУ

выкл/по входу

Возвратные оптические потери, дБ

45

Эффективность эквивалентного входного шумового тока, пА/Гц

4,5

Диапазон регулировки уровня, дБ

20

Диапазон регулировки наклона, дБ

18

Затухание несогласованности, дБ, не менее

18 - 1,5 дБ/окт

Присоединительный размер

3/8 (F)

Ослабление сигнала на контрольном отводе, дБ

20

30

Количество входов

1

2

1

2

Оптический разъем

SC/APC

Отношение сигнала к фоновой помехе, дБ

70

Напряжение питания от сети, В

~180 ... 250

Потребляемая мощность, Вт

14

21

Габаритные размеры, мм

482х187х43

482х217х43

Масса, кг

1,5

2

Диапазон рабочих температур, °С

-20 ... +50



Модули - вставки

Выходные делители мощности SDu

Наименование

Функция

Вносимые
потери (выход 1/выход 2)

SDu-00

перемычка

0 дБ

SDu-04

делитель

4/4 дБ

SDu-08

ответвитель

2/8 дБ

SDu-12

ответвитель

2/12 дБ

SDu-16

ответвитель

1/16 дБ

SDu-20

ответвитель

1/20 дБ



Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.

Интерфейсы управления

Удалённое управление

Местное управление

Ethernet 10/100Mbit

Кнопочное управление

Поддерживаемые сетевые протоколы

Telnet (удаленное управление)

SNMP (удаленное управление)

HТTP (удаленное управление)

TFTP (обновленное ПО)

DHCP (клиент)



Интерфейсы пользователя и управление



Удалённое управление

TelNet

Web-интерфейс

Протокол SNMP

Местное управление

Ручное, при помощи 3х кнопок

Отображение

Многофункциональный 3х символьный индикатор

Индикатор активного входа



Контролируемые параметры оптического приёмника и управление

Максимальное число поддерживаемых оптических входов приёмника

2

Измеряемая входная мощность, дБм

-11 ... +3

Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ

80 ... 120

Температура внутри корпуса оптического приёмника, oС

-9 ... 99

Напряжение источника питания, В

5 ... 15

Контроль электропитания и состояния АКБ оптического приёмника с ИБП

опционально

Переключение входов оптического приёмника

ручное

автоматическое

Переключение режима работы АРУ

выкл

по входному оптическому сигналу

Состояние охранного шлейфа

нарушен/восстановлен

Примечание: * - 42к по стандарту СENELEC
