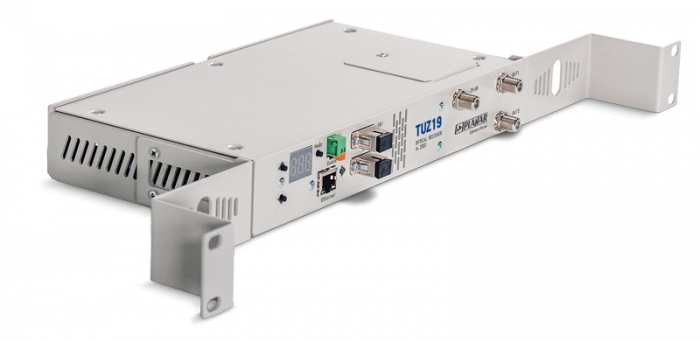

Оптический приемник TUZ19 мод.4001 ПЛАНАР

Оптический приемник TUZ19 мод.4001 ПЛАНАР

Печатная форма Вернуться
10 800 / 9 720* p

Прямой набор установок уровня и наклона, информативный индикатор и многоступенчатая защита всех портов, делают инсталляцию доступной для любого уровня подготовки персонала. В приемнике предусмотрены система резервирования по оптическим входам. Приемник оборудован высокоинтеллектуальным модулем мониторинга и управления по сети Ethernet. Использование оператором такой системы позволяет не только повысить управляемость и «прозрачность» сети, но и организовать внедрение новых сервисов, тем самым, увеличив экономическую эффективность. Конструкция приемника предусматривает установку в 19" стойку.

  • Исполнение в стойку 19”
  • Высокий выходной уровень
  • Электронные регулировки усиления и наклона
  • Система АРУ
  • Индикация входной оптической мощности и выходного уровня
  • Широкий диапазон входной оптической мощности
  • Удалённое управление и мониторинг

Модельный ряд приемников TUZ19:

  • TUZ2001 – один оптический вход, система мониторинга
  • TUZ2003 – два оптических входа, система мониторинга
  • TUZ4001 – один оптический вход, система мониторинга, повышенный выходной уровень
  • TUZ4002 – два оптических входа, система мониторинга, повышенный выходной уровень



Технические характеристики



мод. 2001

мод. 2003

мод. 4001

мод. 4002

Диапазон рабочих частот, МГц

48…862 (1000 – опция)

48…1000

Неравномерность АЧХ, дБ

±0,75

Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC, 42к), дБмкВ

§  с наклоном 9 дБ

§  без наклона



§  114

§  110



§  117

§  114

Длина волны оптического сигнала, нм

1200…1600

Входная оптическая мощность, дБмВт

-9…+3

Диапазон эффективной работы АРУ, дБмВт

-8…+2

Режим работы АРУ

выкл/по входу

Возвратные оптические потери, дБ

45

Эффективность эквивалентного входного шумового тока, пА/√Гц

4,5

Диапазон регулировки уровня, дБ

20

Диапазон регулировки наклона, дБ

18

Затухание несогласованности, дБ, не менее

18 – 1,5 дБ/окт

Присоединительный размер

3/8” (F)

Ослабление сигнала на контрольном отводе, дБ

20

30

Количество входов

1

2

1

2

Оптический разъем

SC/APC

Отношение сигнала к фоновой помехе, дБ

70

Напряжение питания от сети, В

~180…250

Потребляемая мощность, Вт

14

21

Габаритные размеры, мм

482х187х43

482х217х43

Масса, кг

1,5

2

Диапазон рабочих температур, °С

-20…+50



Модули - вставки

Выходные делители мощности SDu

Наименование

Функция

Вносимые
потери (выход 1/выход 2)

SDu-00

перемычка

0 дБ

SDu-04

делитель

4/4 дБ

SDu-08

ответвитель

2/8 дБ

SDu-12

ответвитель

2/12 дБ

SDu-16

ответвитель

1/16 дБ

SDu-20

ответвитель

1/20 дБ



Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.

Интерфейсы управления

§  удалённое управление

§  местное управление

§  Ethernet 10/100Mbit

§  Кнопочное управление

Поддерживаемые сетевые протоколы

§  Telnet (удаленное управление)

§  SNMP (удаленное управление)

§  HТTP (удаленное управление)

§  TFTP (обновленное ПО)

§  DHCP (клиент)



Интерфейсы пользователя и управление



Удалённое управление

§  TelNet

§  Web-интерфейс

§  протокол SNMP

Местное управление

Ручное, при помощи 3х кнопок

Отображение

§  Многофункциональный 3х символьный индикатор

§  Индикатор активного входа



Контролируемые параметры оптического приёмника и управление

Максимальное число поддерживаемых оптических входов приёмника

2

Измеряемая входная мощность, дБм

-11…+3

Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ

80…120

Температура внутри корпуса оптического приёмника, oС

-9…99

Напряжение источника питания, В

5…15

Контроль электропитания и состояния АКБ оптического приёмника с ИБП

опционально

Переключение входов оптического приёмника

§  ручное

§  автоматическое

Переключение режима работы АРУ

§  выкл

§  по входному оптическому сигналу

Состояние охранного шлейфа

нарушен/восстановлен

Примечание: * - 42к по стандарту СENELEC
