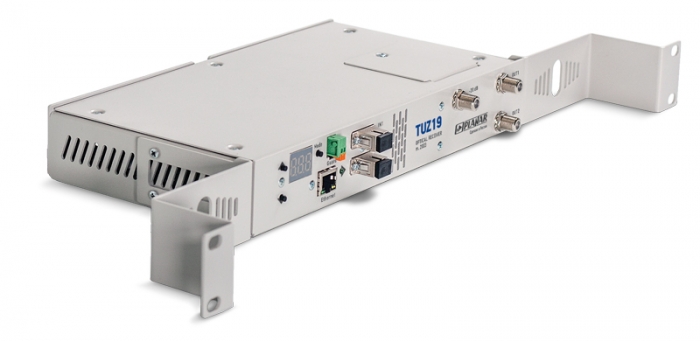

Оптический приемник TUZ19 мод.2003.18 ПЛАНАР
оптический приемник tuz19 мод.2003.18 планар_1
Оптический приемник TUZ19 мод.2003.18 ПЛАНАР

оптический приемник tuz19 мод.2003.18 планар_2 оптический приемник tuz19 мод.2003.18 планар_3
Доступно изображений: 2

Оптический приемник TUZ19 мод.2003.18 ПЛАНАР


ТВБизнес - официальный представитель завода 'Планар'.
Спрашивайте у менеджеров лучшую цену и срок поставки!
Базовая цена - 24 200 p
Оптовая цена -

цена указана за шт.

TUZ19 мод.2003.18 ПЛАНАР с двумя оптическими входами - это современный оптический приемник с микропроцессорным управлением, который предназначен для работы в оптических сетях с архитектурой FTTх. Высокий выходной уровень дает возможность использования приемника для обслуживания большего количества абонентов и соответственно к снижению количества активных элементов в распределительной сети.

Прямой набор установок уровня и наклона, информативный индикатор и многоступенчатая защита всех портов, делают инсталляцию доступной для любого уровня подготовки персонала. В приемнике предусмотрены система резервирования по оптическим входам. Приемник оборудован высокоинтеллектуальным модулем мониторинга и управления по сети Ethernet со встроенным анализатором каналов. Использование оператором такой системы позволяет контролировать качество цифровых каналов стандарта DVB-C, не отходя от рабочего места оператора, тем самым, увеличив экономическую эффективность. Конструкция приемника предусматривает установку в 19 стойку.



Особенности

  • Исполнение в стойку 19
  • Высокий выходной уровень 110/114 дБмкВ (без наклона)
  • Электронные регулировки усиления и наклона
  • Система АРУ
  • Индикация входной оптической мощности и выходного уровня
  • Широкий диапазон входной оптической мощности
  • Возможность комплектации бесперебойным источником питания
    (модели 2031.18 и 2033.18)
  • Удалённое управление и мониторинг
  • Встроенный анализатор каналов



Технические характеристики



мод. 2001.18

мод. 2003.18

мод. 4001.18

мод. 4002.18

Диапазон рабочих частот, МГц

48-862 (1000 опция)

48-1000

Неравномерность АЧХ, дБ

±0,75

Максимальный выходной уровень (CTB/CSO < -60 дБ, CENELEC, 42к), дБмкВ

с наклоном 9 дБ

без наклона





114

110





117

114

Длина волны оптического сигнала, нм

1200-1600

Входная оптическая мощность, дБмВт

-9 ...

Диапазон эффективной работы АРУ, дБмВт

-8 ...

Режим работы АРУ

выкл/по входу

Возвратные оптические потери, дБ

45

Эффективность эквивалентного входного шумового тока, пА/Гц

4,5

Диапазон регулировки уровня, дБ

20

Диапазон регулировки наклона, дБ

18

Затухание несогласованности, дБ, не менее

18 1,5 дБ/окт

Присоединительный размер

3/8 (F)

Ослабление сигнала на контрольном отводе, дБ

20

30

Количество входов

1

2

1

2

Оптический разъем

SC/APC

Количество выходов*

2

Отношение сигнала к фоновой помехе, дБ

70

Напряжение питания от сети, В

~180 ... 250

Потребляемая мощность, Вт

14

21

Габаритные размеры, мм

482х187х43

482х217х43

Масса, кг

1,5

2

Диапазон рабочих температур, °С

-20 ...

* - деление выходной мощности между выходами осуществляется с помощью сменной вставки SDu



Технические характеристики встроенного модуля анализатора каналов

Диапазон рабочих частот, МГц

48-1000

Шаг перестройки по частоте, кГц

125

Диапазон измеряемых уровней, дБмкВ

70-120

Разрешение по измеряемому уровню, дБ

0,1

Пределы допускаемой основной погрешности измерения уровня, дБ

±2,0

Время измерения уровня аналогового канала, мс, не более

500

Температура окружающей среды, °С

0-50

Измерение параметров цифровых каналов DVB-C

Параметры демодулятора:

тип модуляции

символьная скорость, Мсимв/с



QAM 64, 128, 256

5'000 ... 7'000

Диапазон измерения MER:

для QAM64, дБ

для QAM128, дБ

для QAM256, дБ



26 ... 42

28 ... 42

30 ... 42

Разрешение по измерению MER, дБ

0,1

Пределы допускаемой основной погрешности измерения MER (Uch > 95 дБмкВ), дБ

±2,0

Диапазон измерения BER:

BER до декодера Рида-Соломона

BER после декодера Рида-Соломона



5,0·10-3 ... 1,0·10-8

1,0·10-4 ... 1,0·10-8

Время измерения параметров цифрового канала, мс, не более

8000



Модельный ряд приемников TUZ19:

  • м. 2001.18 один оптический вход, система мониторинга
  • м. 2003.18 два оптических входа, система мониторинга
  • м. 2031.18 один оптический вход, система мониторинга, бесперебойный блок питания
  • м. 2033.18 два оптических входа, система мониторинга, бесперебойный блок питания
  • м. 4001.18 один оптический вход, система мониторинга, повышенный выходной уровень
  • м. 4002.18 два оптических входа, система мониторинга, повышенный выходной уровень



Модули - вставки

Выходные делители мощности SDu

Наименование

Функция

Вносимые
потери (выход 1/выход 2)

SDu-00

перемычка

0 дБ

SDu-04

делитель

4/4 дБ

SDu-08

ответвитель

2/8 дБ

SDu-12

ответвитель

2/12 дБ

SDu-16

ответвитель

1/16 дБ

SDu-20

ответвитель

1/20 дБ



Встроенный удалённый доступ позволяет передать данные о параметрах оптического приемника по сети Ethernet на пульт диспетчера.

Интерфейсы управления

Удалённое управление

Местное управление

Ethernet 10/100Mbit

Кнопочное управление

Поддерживаемые сетевые протоколы

Telnet (удаленное управление)

SNMP (удаленное управление)

HТTP (удаленное управление)

TFTP (обновление ПО)

DHCP (клиент)



Интерфейсы пользователя и управление



Удалённое управление

TelNet

Web-интерфейс

Протокол SNMP

Местное управление

Ручное, при помощи 3х кнопок

Отображение

Многофункциональный 3х символьный индикатор

Индикатор активного входа



Контролируемые параметры оптического приёмника и управление

Максимальное число поддерживаемых оптических входов приёмника

2

Измеряемая входная мощность, дБм

-11 ...

Измеряемая мощность группового выходного РЧ сигнала*, дБмкВ

80 ... 120

Температура внутри корпуса оптического приёмника, oС

-9 ... 99

Напряжение источника питания, В

5 ... 15

Контроль электропитания и состояния АКБ оптического приёмника с ИБП

опционально

Переключение входов оптического приёмника

ручное

автоматическое

Переключение режима работы АРУ

выкл

по входному оптическому сигналу

Состояние охранного шлейфа

нарушен/восстановлен

Примечание: * - 42к по стандарту СENELEC



Контролируемые и передаваемые по сети параметры:

  • Мощность входного сигнала по обоим портам
  • Выходной уровень
  • Температура
  • Напряжение питания встроенного источника
  • Уровни аналоговых каналов (с учетом наклона эквалайзера)
  • Уровни цифровых каналов (с учетом наклона эквалайзера)
  • Параметр MER для QAM64/128/256, раздельно
  • Параметр BER до декодера (настраиваемый порог
  • Параметр BER после декодера
