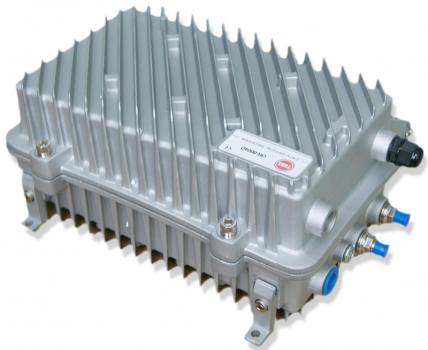

Оптический приемник OR-8604D TVBS

Напишите менеджеру Распечатать Вернуться

TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 15 990 ₽
Оптовая цена - 15 210 ₽
цена указана за шт.

файлы

Инструкция по эксплуатации OR-8604D TVBS

Описание

OR-8604D - это новейший высококачественный 4х-выходной оптический приемник КТВ. В предварительном усилителе используется full-GaAs MMIC, в пост-усилителе - модуль GaAs. Оптимизированная схемотехника в сочетании с богатым профессиональным опытом позволяют оборудованию достичь хороших показателей производительности. Благодаря микропроцессорному управлению и цифровому дисплею для отображения параметров настройка приемника очень проста. Это идеальное оборудование для построения сетей кабельного телевидения.

Эксплуатационные характеристики

Специализированная микросхема управления РЧ, с хорошим затуханием RF, линейностью АЧХ и высокой точностью.
GaAs устройство усиления, выход с высоким коэффициентом усиления и низким искажением.
Микрокомпьютер устройства управления (SCM), ЖК-дисплей, удобное и интуитивно понятное управление, стабильная производительность.
Эффективная работа АРУ, диапазон АРУ составляет -9 ~ + 2дБм.
Функциональный блок EOC (опция).
Резервный интерфейс передачи данных, который может соединяться с Ethernet-транспондером для доступа к системе управления сетью.

Технические параметры

Параметр	Ед. изм.	Значение
Прямой канал
Оптические параметры
Принимаемая оптическая мощность	дБм	-9 ~ +2
Диапазон АРУ	дБм	-7/-8/-9 ~ +2 (настраиваемый)
Оптические возвратные потери	дБ	>45
Принимаемая длина волны	нм	1100 ~ 1600
Тип конектора		FC/APC, SC/APC или определяется заказчиком
Тип волокна		Single Mode
Параметры линка
C/N	дБ	≥ 51 (вход -1дБм)
C/CTB	дБ	≥ 65		Выходной уровень 108 дБмкВ, EQ 8дБ
C/CSO	дБ	≥ 60
РЧ параметры
Частотный диапазон	МГц		45 ~862/1003
Неравномерность АЧХ	дБ		±0.75
Нормируемый выходной уровень	дБмкВ		≥ 108
Максимальный выходной уровень	дБмкВ		≥ 114
Оптические возвратные потери	дБ		(45 ~550 МГц)≥16/(550~1000 МГц)≥14
Выходное сопротивление	Ω		75
Диапазон эквалайзера	дБ		0～15
Диапазон аттенюатора	дБ		0～15
Обратный канал
Оптические параметры
Длина волны	нм		1310±10, 1550±10 или определяется заказчиком
Выходная оптическая мощность	мВт		0.5, 1, 2
Тип конектора			FC/APC, SC/APC или определяется заказчиком
РЧ параметры
Частотный диапазон	МГц		5 ~ 65 (или определяется заказчиком)
Неравномерность АЧХ	дБ		±1
Входной уровень	дБмкВ		72~ 85
Выходное сопротивление	Ω		75
Динамический диапазон NPR	дБ		≥15 (NPR≥30 дБ) DFB лазер		≥10 (NPR≥30 дБ) FP лазер
Общие характеристики
Напряжение питания	В		A: AC (150~265)В; B: AC (35~90)В
Рабочая температура	℃		-40~60
Температура хранения	℃		-40~65
Влажность	%		Максимум 95%
Энергопотребление	VA		≤ 28
Размеры	мм		340 (Д)╳ 235 (Ш)╳ 140 (В)

Блок-схема
