Оптический приемник OR-8602BH-WD SNMP TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Базовая цена - 10 048
Оптовая цена - 9 546

цена указана за шт.

Оптический приёмник OR-8602BH-WD TVBS предназначен для работы в PON сетях FTTH (волокно в дом), по технологии CWDM. Осуществляет вывод оптических сигналов с длиной волы 1310 нм и 1490 нм на PON порт для последующего распределения в домовой сети и преобразование оптического сигнала на длине волны 1550 нм в радиочастотный (RF) широкополосный сигнал 45-862 МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети.

OR-8602BH-WD - модель оптического приемника с SNMP управлением, широким диапазоном входной оптической мощности, с 1-м выходом PON и c 2-мя RF выходами высокой мощности, с интерфейсом RJ-45 для удаленного подключения и мониторинга (SNMP,WEB), низким электропотреблением, с внутренним блоком питания 220В.

СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ ОС-1-ОТ-0759.



Особенности приемника OR-8602BH-WD TVBS

  • Вывод оптических сигналов с длинами волн 1310 нм и 1490 нм на отдельный PON порт.
  • Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... +2 дБм.
  • Автоматический контроль усиления (АРУ) -9 ... +2 дБм, есть возможность задать начальную точку АРУ -9/-8/-7 дБм.
  • Оптимальная электрическая схема, SMT процесс оптимизации сигнала, низкое электропотребление GaAs чипа.
  • Мощный выходной усилитель: 2 RF-выхода до 114 дБмкВ или 1 RF-выход до 116 дБмкВ в зависимости от установленной вставки FP204 (по умолчанию) или FZ120 (в комплекте).
  • Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок.
  • Электронная регулировка усиления (ATT) / АЧХ (EQ) в диапазоне 0 ... 15 дБмкВ/дБ.

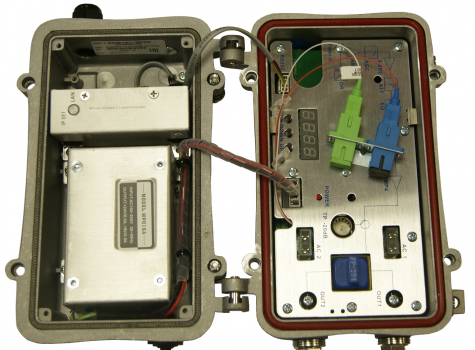

  • Микропроцесорный контроль рабочих режимов, отображение всех параметров на LED дисплее (входной/выходной уровень сигнала, АРУ, вольтаж, значения аттенюатора и эквалайзера), удобство в работе и высокая надежность.
  • Установлен SNMP модуль для удаленного мониторинга.

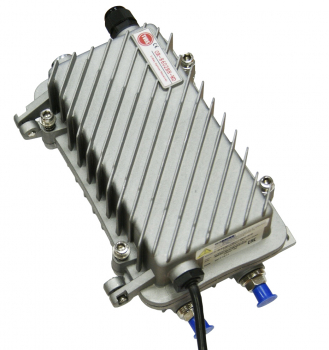

  • Литой корпус с развитым оребрением и качественным лакокрасочным покрытием.
  • Импульсный источник питания 220В (60В - под заказ).



Технические характеристики

Наименование

Параметры

Оптические характеристики

Рабочая входная оптическая мощность, дБм

-9...+2 (АРУ)

Диапазон работы АРУ, дБм

+2 -7/-8/-9

Входные потери на отражение, дБ

> 45

Диапазон длин волн на входе, нм

1100 - 1600

Длина волны КТВ, нм

1550

Длины волн PON на отдельный порт, нм

1310/1490

Тип оптического разъема

SC/APC

Тип оптического волокна

одномодовое

RF характеристики

Частота, МГц

45- 862

Неравномерность АЧХ, дБ

±0.75

Рабочий уровень выходного сигнала, дБмкВ

(CENELEC 42к, АРУ: -9..+2дБм)

110 *2 (FP204)

112 *1 (FZ120)

Максимальный уровень выходного сигнала, дБмкВ

(CENELEC 42к, АРУ: -7..+2дБм)

114 *2 (FP204)

116 *1 (FZ120)

Выходное сопротивление, Ом

75

Электронная регулировка усиления (ATT), дБмкВ и АЧХ (EQ), дБ

0...15

Электрические характеристики (при условии EQ=6дБ, 42 канала,  вход -2дБм)

C/N, дБ

51

С/СТВ, дБ

65

C/CSO, дБ

60

Общие характеристики

Напряжение питания, В

AC 150~265

Потребляемая мощность, Вт

14

Рабочая температура, °С

-40...+60

Температура хранения, °С

-40...+65

Размеры, мм

235*150*108 (в упаковке 250*180*130)

Вес, кг

1.2

Блок-схема оптический приемник OR-8602BH-WD TVBS
