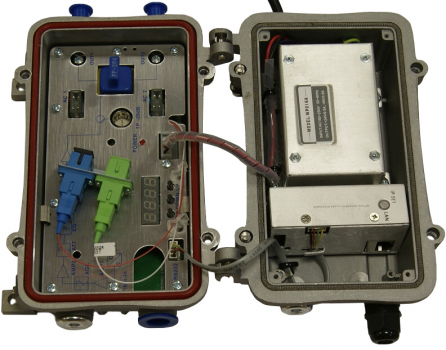

Оптический приемник OR-8602BH-WD TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.
Базовая цена - 10 395 p
Оптовая цена - 9 875 p

цена указана за шт.

Оптический приёмник OR-8602BH-WD TVBS предназначен для работы в PON сетях FTTH (волокно в дом), по технологии CWDM. Осуществляет вывод оптических сигналов с длиной волы 1310 нм и 1490 нм на PON порт для последующего распределения в домовой сети и преобразование оптического сигнала на длине волны 1550 нм в радиочастотный (RF) широкополосный сигнал 45-862 МГц и дальнейшее усиление сигнала для его распределения по коаксиальной домовой сети.

OR-8602BH-WD - модель оптического приемника без SNMP управления, с широким диапазоном входной оптической мощности, с 1-м выходом PON и c 2-мя RF выходами высокой мощности, низким электропотреблением, с внутренним блоком питания 220В.

СЕРТИФИКАТ СООТВЕТСТВИЯ В ОБЛАСТИ СВЯЗИ

ОПЦИЯ: модуль SNMP управления = 20$.



Особенности приемника OR-8602BH-WD TVBS

  • Вывод оптических сигналов с длинами волн 1310 нм и 1490 нм на отдельный PON порт.
  • Высокая чувствительность и широкий диапазон входных оптических сигналов -9 ... +2 дБм.
  • Автоматический контроль усиления (АРУ) -9 ... +2 дБм, есть возможность задать начальную точку АРУ -9/-8/-7 дБм.
  • Оптимальная электрическая схема, SMT процесс оптимизации сигнала, низкое электропотребление GaAs чипа.
  • Мощный выходной усилитель: 2 RF-выхода до 114 дБмкВ или 1 RF-выход до 116 дБмкВ в зависимости от установленной вставки FP204 (по умолчанию) или FZ120 (в комплекте).
  • Интеллектуальная система регулировки радиочастотного сигнала, хорошая линейность и точность RF-регулировок.
  • Электронная регулировка усиления (ATT) / АЧХ (EQ) в диапазоне 0 ... 15 дБмкВ/дБ.
  • Микропроцесорный контроль рабочих режимов, отображение всех параметров на LED дисплее (входной/выходной уровень сигнала, АРУ, вольтаж, значения аттенюатора и эквалайзера), удобство в работе и высокая надежность.
  • Литой корпус с развитым оребрением и качественным лакокрасочным покрытием.
  • Импульсный источник питания 220В (60В - под заказ).



Технические характеристики

Наименование Параметры
Оптические характеристики
Рабочая входная оптическая мощность, дБм -9...+2 (АРУ)
Диапазон работы АРУ, дБм +2 -7/-8/-9
Входные потери на отражение, дБ > 45
Диапазон длин волн на входе, нм 1100 - 1600
Длина волны КТВ, нм 1550
Длины волн PON на отдельный порт, нм 1310/1490
Тип оптического разъема SC/APC
Тип оптического волокна одномодовое
RF характеристики
Частота, МГц 45- 862
Неравномерность АЧХ, дБ ±0.75

Рабочий уровень выходного сигнала, дБмкВ

(CENELEC 42к, АРУ: -9..+2дБм)

110 *2 (FP204)

112 *1 (FZ120)

Максимальный уровень выходного сигнала, дБмкВ

(CENELEC 42к, АРУ: -7..+2дБм)

114 *2 (FP204)

116 *1 (FZ120)

Выходное сопротивление, Ом 75
Электронная регулировка усиления (ATT), дБмкВ и АЧХ (EQ), дБ 0...15
Электрические характеристики (при условии EQ=6дБ, 42 канала,  вход -2дБм)
C/N, дБ 51
С/СТВ, дБ 65
C/CSO, дБ 60
Общие характеристики
Напряжение питания, В AC 150~265
Потребляемая мощность, Вт 14
Рабочая температура, °С -40...+60
Температура хранения, °С -40...+65
Размеры, мм 235*150*108 (в упаковке 250*180*130)
Вес, кг 1.2



Блок-схема оптический приемник OR-8602BH-WD TVBS
