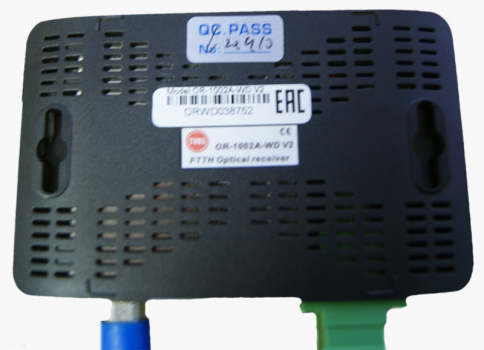

Оптический приемник OR-1002A-WD v2 TVBS
оптический приемник or-1002a-wd v2 tvbs_1
Оптический приемник OR-1002A-WD v2 TVBS

оптический приемник or-1002a-wd v2 tvbs_2 оптический приемник or-1002a-wd v2 tvbs_3
Доступно изображений: 2

Оптический приемник OR-1002A-WD v2 TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.

цена указана за шт.

Оптический приёмник OR-1002-WD v2 TVBS предназначен для оптических участков PON сетей с глубоким проникновением оптики в квартиру/дом (FTTH). Он осуществляет вывод оптических сигналов с длиной волы 1310 нм и 1490 нм на PON порт для последующего подключения абонентского ONU оборудования и преобразование оптического сигнала с длиной волны 1550 нм в радиочастотный (RF) широкополосный сигнал 45-1218 МГц, а также последующее усиление сигнала для его распределения по сети небольшой протяженности. Приемник позволяет работать с очень низкими уровнями оптической мощности (до -18 дБм), типовыми для архитектуры FTTH, гарантируя снижение расходов связанных с оптическим бюджетом по станционной стороне.

Благодаря внешнему блоку питания и компактному корпусу OR-1002A-WD v2 является одними из самых недорогих решений для строительства сетей кабельного телевидения с глубоким проникновением оптики.

Особенности

  • Высокая чувствительность и широкий диапазон входных оптических сигналов -18 ... 0 дБм
  • АРУ -15 ~ -5 дБм
  • Потребление питания < 3 Вт
  • Встроенный СWDM демультиплексор. G/E PON или 10G/E PON (опционально)
  • Тип оптических портов: SC/APC, SC/UPC, LC/APC, LC/UPC (опционально)
  • Внешний блок питания 5V или 12V (опционально)
  • Размеры 95x60x25мм

Технические характеристики

Параметр

Ед. изм.

Значение

Оптические параметры

Диапазон оптической мощности

дБм

-18 ~ 0

АРУ

дБм

-15 ~ -5

Оптические возвратные потери

дБ

> 45

Вносимые потери

дБ

< 0,7

Длина волны CATV

нм

1540 ~ 1560

Длина волны PON

нм

1310, 1490 G/E PON

1270, 1310, 1490, 1577 10G/E PON

Оптический коннектор COM



SC/APC (LC/APC-опция)

Оптический коннектор COM



SC/UPC

(SC/APC, LC/APC, LC/UPC – опция)

Тип волокна



Одномодовое

Параметры линка

C/N

дБ

44

C/CTB

дБ

58

C/CSO

дБ

58

РЧ параметры

Частотный диапазон

МГц

45 ~ 1218

Неравномерность АЧХ

дБ

±0.75

Выходной уровень

дБмкВ

≥ 80

Выходные возвратные потери

дБ

≥ 14

Выходное сопротивление

75

Общие характеристики

Напряжение питания

В

5 V или 12V DC (внешний БП)

Рабочая температура

-10 ~ +55

Отн. влажность

%

макс. 95%

Энергопотребление

Вт

≤ 3

 Размеры

мм

95 (д) x 60 (ш) х 25 (в)



Блок-схема оптический приемник OR-1002A-WD v2 TVBS
