Оптический передатчик OT1550SQ-1x10-EML TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.

цена указана за шт.

Оптический передатчик серии OT1550SQ-1x10-EML TVBS – передатчик 1550 нм с внешней модуляцией, построенный на основе интегрированного EAM (электро-абсорбционного внешнего модулятора) в DFB лазер, что позволяет снизить общую стоимость передатчика и заменить отдельный модулятор Маха-Цендера. Передатчик разработан специально для передачи сигналов кабельного телевидения и соответствует требованиям для HFC-сетей и передачи оптического сигнала на большие расстояния (до 50км) с уровнями SBS до 20dBm.

Устройство производит фазовую модуляцию микроволнового источника на длине волны 1550 нм, максимальный SBS 20 дБм, 2*RF входа с изоляцией выше 50 дБ, опционально может иметь встроенный CWDM мультиплексор. Особенно хорошо подойдет для оптических сетей с полностью цифровым сигналом телевидения: при SBS 20дБм и длине линии 25 км – MER >40 дБ.

Особенности

  • Частотный диапазон до 1,2ГГц (опция), MER >40дБ.
  • SBS от 13 до 20 дБ с шагом настройки в 0,5 дБ.
  • АРУ -5 ... +5 дБ и РРУ 0 ... -20 дБ.
  • Два входа с изоляцией до 50 дБ позволяет получить высокое качество сигнала при добавлении дополнительно РЧ сигнала.
  • Два блока питания с поддержкой горячей замены. AC/AC, AC/DC, DC/DC варианты комбинаций блоков питания.
  • Выходная мощность лазера, ток смещения и ток охлаждения измеряются в реальном времени..
  • Управление и мониторинг посредством SNMP и веб интерфейса.



Технические характеристики

Наименование

Параметры

Оптические характеристики

Длина волны, нм

1550

(опционально может быть изменена по запросу)

Тип лазера

EML

(лазер со встроенным модулятором)

Оптическая мощность, дБм

10

Ограничение SBS, дБм

13 ... 20 с шагом в 0,5

Уровень сигнала на входе (для модели WD), дБм

-5 ... 10

Тип оптического разъема

SC/APC

Тип оптического волокна

одномодовое

RF характеристики

Частота, МГц

47 – 1003

(опционально 47-870, 47-1218)

Неравномерность АЧХ, дБ

±0.75

Возвратные потери, дБ

>16

Тип разъема RF

2*F (female)

Выходное сопротивление, Ω

75

Нормируемый входной уровень, дБмкВ

80

Входной уровень, дБмкВ

77 ± 5

Диапазон АРУ (AGC), дБ

+5 … -5

Диапазон РРУ (MGC), дБ

0 ~ 20

Изоляция между входами, дБ

≥ 50

Общие характеристики

Напряжение питания, В

AC 150~265 или DC 36~72

Потребляемая мощность, Вт

<60

Рабочая температура, °С

-5 … +55

Температура хранения, °С

-30 … +70

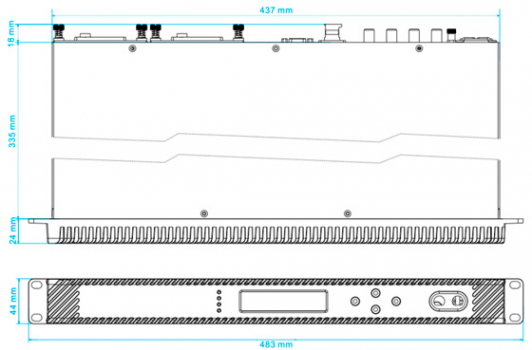

Размеры, мм

483x377x44

Вес, кг

5.5



Блок-схема оптического передатчика OT1550SQ-1x10-EML TVBS
