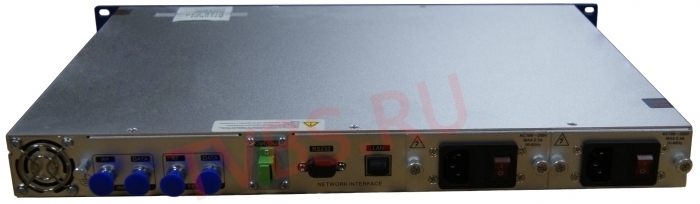

Оптический передатчик 1310нм 20мВт - OT8620HQ TVBS


TVBS - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TVBS всегда лучшие цены, сроки поставки и гарантии.

Оптические передатчики серии OT86xxHQ TVBS обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel с оптической изоляцией и распределенной обратной связью, которые специально разработаны для многоканальных видео приложений. Оптические передатчики OT86xxHQ отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.



Автоматическая регулировка выходной мощности, в сочетании с функцией стабилизации температурного режима, которая реализуется с помощью термоэлектрического кулера, обеспечивает долгий срок службы лазера и максимальную производительность устройства в целом. Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.



Особенности передатчика OT8620HQ

  • Рабочий частотный диапазон 45-862 МГц.
  • Установка в 19 стойку (шасси не требуется), 1U.
  • Используется высококачественный DFB-лазер ORTEL.
  • Выходная мощность: 20 мВт [13 дБм].
  • Высокое качество сигнала.
  • Полностью автоматическое управление OMI (дисплей на передней панели).
  • Встроенная система предварительной компенсации искажений.
  • Система автоматической (AGC) и ручной (MGC) регулировок усиления ВЧ-сигнала.
  • Дублированный блок питания, время переключения 10 мс.
  • Удобное информационное меню для отображения основных рабочих параметров.
  • Возможность дистанционного управления и мониторинга SNMP&WEB.
  • Наличие порта RS232 (обновление программного обеспечения).
  • Сертификат соответствия в области связи ОС-1-ОТ-0759.
  • Гарантия 1 год, послегарантийное обслуживание.

Технические характеристики

Параметр

Значение

Примечание

Характеристики оптической части

Длина волны, нм
1310±20

Выходная мощность, мВ

20



Тип лазера

Ortel
высоколинейный DFB-лазер с оптической изоляцией и низким уровнем шумов

Обратные потери, дБ
55

Оптический разъем
SC/APC
(FC/APC, LC/APC - под заказ)


Характеристики ВЧ части

Рабочая полоса частот, МГц
45~862

Входной уровень в режиме АРУ / РРУ, дБмкВ
78 ... 88 / 75 ... 90
Рекомендуемый для АРУ уровень 80 дБмкВ
Глубина АРУ / ручной регулировки усиления, дБмкВ

±8



Неравномерность АЧХ, дБ
±0.75
45~862 МГц
Возвратные потери, дБ
>16

Входное сопротивление, Ом
75

F-разъем

Характеристики канала связи

Передающий канал
PAL-D/60 кан.
NTSC/80 кан.
CNR, дБ (10 км оптическая линия, 0 дБм на приемнике)
51

CTB, дБ
65

CSO, дБ
60


Общие характеристики

Сетевой интерфейсный порт
RJ-45, RS-232
Поддерживает I.E. и SNMP
Напряжение питания, В
90..265 (30..60)
220VAC (-48VDC)
Потребляемая мощность, Вт
30
При работе одного блока питания
Рабочая температура, °С
-5...+65
Температура регулируется автоматически
Температура хранения, °С
-40...+85

Относительная влажность
5% ~ 95%

Размеры, мм
483 x 380 x 44
535 x 470x 130 (в упаковке)
Вес, кг
5
7 (в упаковке)
