Модуль оптический XFP (10G) WDM, до 60км, DDM, LC - TS-XFP-10G-WDM-B-60 TELSAR

Напишите менеджеру Распечатать Вернуться

Базовая цена - 7 808 p ⓘ
Оптовая цена - 7 574 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-XFP-10G-WDM-B-60

Описание

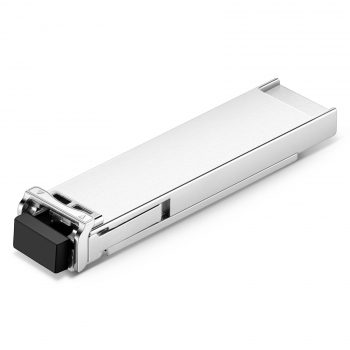

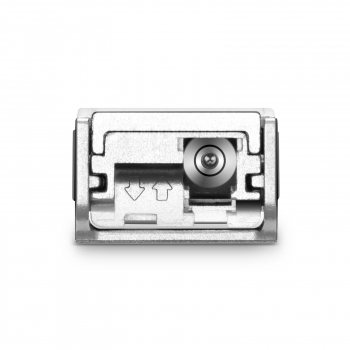

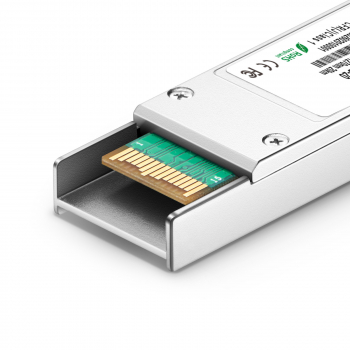

Оптический модуль TS-XFP-10G-WDM-B-60 TELSAR форм-фактора XFP предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 10 Гбит/с на максимальную дальность до 60км. Рабочие длины волн 1330/1270нм, оптический бюджет 22 дБ, тип лазера охлаждаемый CWDM EML и APD-ресивер. Модуль оснащен разъемом LC, поддерживает функцию цифровой диагностики. Соответствует многостороннему соглашению (MSA) по 10-гигабитным малогабаритным сменным модулям (XFP).

Используется в паре с TS-XFP-10G-WDM-A-60 TELSAR или другим, подходящем по длинам волн модулем.

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Особенности

Cкоростm передачи данных от 9,95 Гбит/с до 11,3 Гбит/с
Форм-фактор XFP с возможностью «горячей» замены, встроенная цифровая диагностика
До 60 км по одномодовому волокну (SMF)
1330/1270нм охлаждаемый CWDM EML лазер и APD-ресивер
Разъем LC
Не требуется внешний опорный генератор
Очень низкий уровень электромагнитных помех (EMI) и отличная защита от электростатических разрядов (ESD)
Питание +3,3 В
Энергопотребление <2Вт
Соответствие стандарту RoHS
Температурный диапазон: от 0 до +70°C

Absolute Maximum Ratings

Parameter	Symbol	Min.	Max.	Unit
Storage Temperature	TST	-40	+85	℃
Case Operating Temperature	TIP	0	+70	℃
Supply Voltage 1	VCC3	-0.5	+4.0	V

Electrical Characteristics (TOP = Tc)

Parameter	Symbol	Min	Typ	Max	Unit	Note
Supply Voltage	Vcc3	3.13		3.45	V
Supply Current	Icc3			800	mA
Module total power	P			2	W
Transmitter
Input differential impedance	Rin		100		Ω	1
Differential data input swing	Vin,pp	150		820	mV
Transmit Disable Voltage	VD	2.0		Vcc	V
Transmit Enable Voltage	VEN	GND		GND+ 0.8	V
Transmit Disable Assert Time	T_off			100	ms
Tx Enable Assert Time	T_on			100	ms
Receiver
Differential data output swing	Vout,pp	300	500	850	mV
Data output rise time	tr			35	ps	2
Data output fall time	tf			35	ps	2
LOS Fault	VLOS fault	Vcc – 0.5		VccHOST	V	3
LOS Normal	VLOS norm	GND		GND+0.5	V	3
Power Supply Rejection	PSR	See Note 4 below				4

Note:

After internal AC coupling.
20 – 80 %
Loss of Signal is open collector to be pulled up with a 4.7k – 10kohm resistor to 3.15 – 3.6V. Logic 0 indicates normal operation; logic 1 indicates no signal detected.
Per Section 2.7.1. in the XFP MSA Specification.

Optical Parameters (TOP = 0 to 70°C)

Parameter		Symbol	Min	Typ	Max	Unit	Ref.
Transmitter
Operating Date Rate		BR	9.95		11.3	Gb/s
Bit Error Rate		BER			10-12
Maximum Launch Power		PMAX	0		5	dBm	1
Optical Center Wavelength	Tx1270nm	λC	1260	1270	1280	nm
Optical Center Wavelength	Tx1330nm	λC	1320	1330	1340	nm
Optical Extinction Ratio		ER	3.5			dB
Spectral Width		λ			1	nm
Sidemode Supression ratio		SSRmin	30			dB
Rise/Fall Time (20%~80%)		Tr/Tf			50	ps
Average Launch power of OFF Transmitter		POFF			-30	dBm
Tx Jitter		Txj	Compliant with each standard requirements
Optical Eye Mask			IEEE802.3ae				2
Receiver
Operating Date Rate		BR	9.95		11.3	Gb/s
Receiver Sensitivity		Sen			-21	dBm	2
Maximum Input Power		PMAX	0			dBm	2
Optical Center Wavelength	Rx1330nm	λC	1320	1330	1340	nm
Optical Center Wavelength	Rx1270nm	λC	1260	1270	1280	nm
LOS De-Assert		LOSD			-25	dBm
LOS Assert		LOSA	-35			dBm
LOS Hysteresis		LOSH	0.5		5	dB

Note

The optical power is launched into SMF.
Measured with a PRBS 231-1 test pattern @10.3125Gbps BER<10-12.

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	WDM (Bi-Direction)
Тип волокна:	SMF (одномодовое)
Форм-фактор:	XFP/X2/XENPAK
Скорость передачи данных:	10 Гбит/с
Дальность передачи:	60 км
Оптический бюджет:	22 дБ
