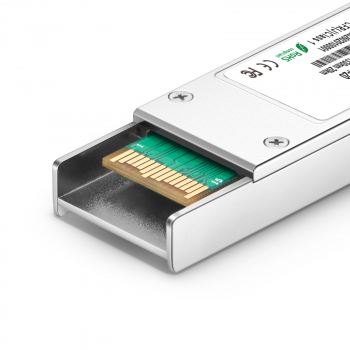

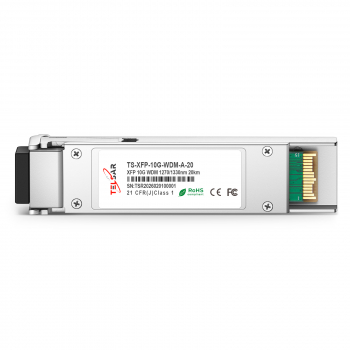

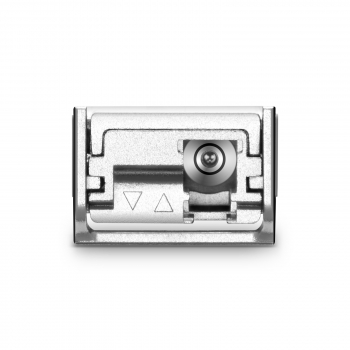

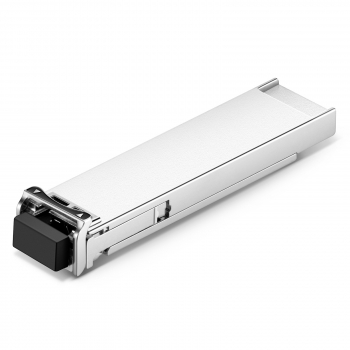

Оптический модуль TS-XFP-10G-WDM-A-60 TELSAR форм-фактора XFP предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 10 Гбит/с на максимальную дальность до 60км. Рабочие длины волн 1270/1330нм, оптический бюджет 22 дБ тип лазера: охлаждаемый CWDM EML и APD-ресивер. Модуль оснащен разъемом LC, поддерживает функцию цифровой диагностики. Соответствует многостороннему соглашению (MSA) по 10-гигабитным малогабаритным сменным модулям (XFP).
Используется в паре с TS-XFP-10G-WDM-B-60 TELSAR или другим, подходящем по длинам волн модулем.
Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.
|
Parameter |
Symbol |
Min. |
Max. |
Unit |
|
Storage Temperature |
TST |
-40 |
+85 |
℃ |
|
Case Operating Temperature |
TIP |
0 |
+70 |
℃ |
|
Supply Voltage 1 |
VCC3 |
-0.5 |
+4.0 |
V |
|
Parameter |
Symbol |
Min |
Typ |
Max |
Unit |
Note |
|
Supply Voltage |
Vcc3 |
3.13 |
|
3.45 |
V |
|
|
Supply Current |
Icc3 |
|
|
800 |
mA |
|
|
Module total power |
P |
|
|
2 |
W |
|
|
Transmitter |
||||||
|
Input differential impedance |
Rin |
|
100 |
|
Ω |
1 |
|
Differential data input swing |
Vin,pp |
150 |
|
820 |
mV |
|
|
Transmit Disable Voltage |
VD |
2.0 |
|
Vcc |
V |
|
|
Transmit Enable Voltage |
VEN |
GND |
|
GND+ 0.8 |
V |
|
|
Transmit Disable Assert Time |
T_off |
|
|
100 |
ms |
|
|
Tx Enable Assert Time |
T_on |
|
|
100 |
ms |
|
|
Receiver |
||||||
|
Differential data output swing |
Vout,pp |
300 |
500 |
850 |
mV |
|
|
Data output rise time |
tr |
|
|
35 |
ps |
2 |
|
Data output fall time |
tf |
|
|
35 |
ps |
2 |
|
LOS Fault |
VLOS fault |
Vcc – 0.5 |
|
VccHOST |
V |
3 |
|
LOS Normal |
VLOS norm |
GND |
|
GND+0.5 |
V |
3 |
|
Power Supply Rejection |
PSR |
See Note 4 below |
4 |
|||
Note:
|
Parameter |
Symbol |
Min |
Typ |
Max |
Unit |
Ref. |
|
|
Transmitter |
|||||||
|
Operating Date Rate |
BR |
9.95 |
|
11.3 |
Gb/s |
|
|
|
Bit Error Rate |
BER |
|
|
10-12 |
|
|
|
|
Maximum Launch Power |
PMAX |
0 |
|
5 |
dBm |
1 |
|
|
Optical Center Wavelength |
Tx1270nm |
λC |
1260 |
1270 |
1280 |
nm |
|
|
Tx1330nm |
1320 |
1330 |
1340 |
||||
|
Optical Extinction Ratio |
ER |
3.5 |
|
|
dB |
|
|
|
Spectral Width |
λ |
|
|
1 |
nm |
|
|
|
Sidemode Supression ratio |
SSRmin |
30 |
|
|
dB |
|
|
|
Rise/Fall Time (20%~80%) |
Tr/Tf |
|
|
50 |
ps |
|
|
|
Average Launch power of OFF Transmitter |
POFF |
|
|
-30 |
dBm |
|
|
|
Tx Jitter |
Txj |
Compliant with each standard requirements |
|
||||
|
Optical Eye Mask |
|
IEEE802.3ae |
2 |
||||
|
Receiver |
|||||||
|
Operating Date Rate |
BR |
9.95 |
|
11.3 |
Gb/s |
|
|
|
Receiver Sensitivity |
Sen |
|
|
-21 |
dBm |
2 |
|
|
Maximum Input Power |
PMAX |
0 |
|
|
dBm |
2 |
|
|
Optical Center Wavelength |
Rx1330nm |
λC |
1320 |
1330 |
1340 |
nm |
|
|
Rx1270nm |
1260 |
1270 |
1280 |
||||
|
LOS De-Assert |
LOSD |
|
|
-25 |
dBm |
|
|
|
LOS Assert |
LOSA |
-35 |
|
|
dBm |
|
|
|
LOS Hysteresis |
LOSH |
0.5 |
|
5 |
dB |
|
|
Note
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | WDM (Bi-Direction) |
| Тип волокна: | SMF (одномодовое) |
| Форм-фактор: | XFP/X2/XENPAK |
| Скорость передачи данных: | 10 Гбит/с |
| Дальность передачи: | 60 км |
| Оптический бюджет: | 22 дБ |
