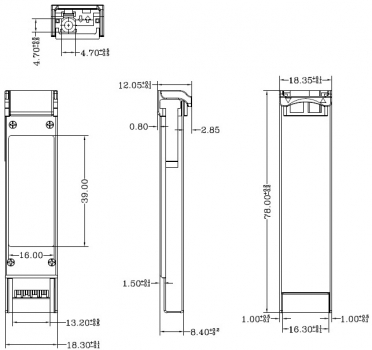

Модуль оптический XFP (10G) WDM, до 20км, DDM, LC - TS-XFP-10G-WDM-B-20 TELSAR

Напишите менеджеру Распечатать Вернуться

Базовая цена - 3 896 p ⓘ
Оптовая цена - 3 779 p
цена указана за шт.

файлы

Описание и характеристики TS-XFP-10G-WDM-B-20

Описание

Модуль оптический XFP (10G) WDM, до 20км, DDM, LC - TS-XFP-10G-WDM-B-20 TELSAR (WDM 1330/1270нм, дальность до 20км (12дБ), DDM, LC)

Оптический модуль TS-XFP-10G-WDM-B-20 TELSAR с форм-фактором XFP предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 10 Гбит/с на максимальную дальность до 20км. Рабочие длины волн 1330/1270нм, оптический бюджет 12 дБ тип лазера: DFB 1270 нм и PIN-фотодиод. Модуль оснащен разъемом LC, поддерживает функцию цифровой диагностики. Соответствует многостороннему соглашению (MSA) по 10-гигабитным малогабаритным сменным модулям (XFP).

Используется в паре с TS-XFP-10G-WDM-A-20 TELSAR или другим, подходящем по длинам волн модулем.

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Особенности

Скоростей передачи данных 10,0 Гбит/с
Форм-фактор XFP с возможностью «горячей» замены, встроенная цифровая диагностика
Максимальная дальность связи 20 км по одномодовому волокну (SMF)
Лазер DFB 1270 нм и PIN-фотодиод
Корпус XFP MSA с дуплексным разъемом LC
Не требуется внешний опорный генератор
Питание +3,3 В
Энергопотребление < 1,5 Вт
Соответствие стандарту RoHS
Температурный диапазон: от 0 до +70°C

Характеристики

Parameter		Symbol		Min	Typical	Max	Unit	Notes
Transmitter
Centre Wavelength			λc	1260	1270	1280	nm
Spectral Width（-20dB）			Δλ			1	nm
Side-Mode Suppression Ratio			SMSR	30			dB
Average Output Power			P_out	-3		+2	dBm	1
Extinction Ratio			ER	3.5			dB
Data Input Swing Differential			V_IN	180		950	mV	2
Input Differential Impedance			Z_IN	90	100	110	Ω
TX Disable	Disable			2.0		Vcc	V
TX Disable	Enable			0		0.8	V
Receiver
Centre Wavelength			λc	1320	1330	1340	nm
Receiver Sensitivity						-14.5	dBm	3
Receiver Overload				0.5			dBm	3
LOS De-Assert			LOS_D			-15.5	dBm
LOS Assert			LOS_A	-26			dBm
LOS Hysteresis				0.5		4	dB
Data Output Swing Differential			V_out	400	600	800	mV	2
LOS			High	2.0		Vcc	V
LOS			Low			0.8	V

Примечания:

1.Оптическая мощность подается в одномодовое волокно (SMF).

Внутренняя связь по переменному току (AC-coupled).
Измерено с использованием тестового паттерна PRBS 2³¹-1 при скорости 9953 Мбит/с, BER ≤1×10⁻¹².

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	WDM (Bi-Direction)
Тип волокна:	SMF (одномодовое)
Форм-фактор:	XFP/X2/XENPAK
Скорость передачи данных:	10 Гбит/с
Дальность передачи:	20 км
Оптический бюджет:	12 дБ
