Подробное описание и характеристики TS-SFP28-25G-SM-ZR-80

Описание

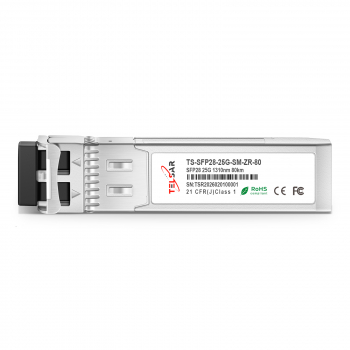

Трансивер TS-SFP28-25G-SM-ZR-80 TELSAR разработан для оптических сетей связи в соответствии со стандартом 25GE. Использует один канал на длине волны 1309 нм для передачи сигнала 25G Ethernet. Высокопроизводительный охлаждаемый передатчик EML и высокочувствительный приемник с усилителем SOA обеспечивают превосходные характеристики для систем 25GE на линиях связи протяженностью до 80 км (с использованием функции упреждающей коррекции ошибок FEC).
Выполнен в форм-факторе SFP28, параметры оптического и электрического подключения которого соответствуют спецификации SFP+ Multi-Source Agreement (MSA).

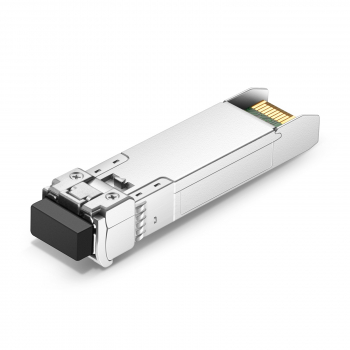

Форм-фактор SFP28 с возможностью «горячей» замены
Поддержка суммарной скорости передачи данных 25,78 Гбит/с
Передатчик: охлаждаемый оптический передающий модуль (TOSA) 25 Гбит/с на базе EML-лазера 1309 нм
Приемник: оптический приемный модуль (ROSA) 25 Гбит/с со встроенным полупроводниковым оптическим усилителем (SOA) и PIN-фотодиодом
Встроенные схемы восстановления тактовой частоты и данных (CDR) в каналах приемника и передатчика
энергопотребление 2,5 Вт
Максимальная дальность связи до 80 км по одномодовому волокну (SMF)

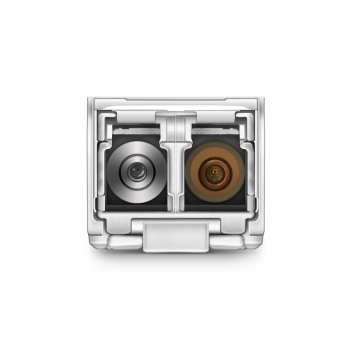

Дуплексный оптический разъем LC
Рабочий диапазон температур корпуса: от 0 до +70 °C
Питание от одного источника 3,3 В
Соответствие директиве RoHS

Recommended Operating Conditions

Parameter	Symbol	Min	Typical	Max	Unit
Supply Voltage	Vcc	3.13	3.3	3.47	V
Operating Case Temperature	Tc	0		70	℃
Data Rate Per Lane	fd		25.78		Gb/s
Humidity	Rh	0		85	%
Power Dissipation	Pm			2.5	W
Link Distance with G.652	D			80	km

Absolute Maximum Ratings

Parameter	Symbol	Min	Max	Unit
Supply Voltage	Vcc	-0.3	3.6	V
Input Voltage	Vin	-0.3	Vcc+0.3	V
Storage Temperature	Ts	-40	85	℃
Case Operating Temperature	Tc	0	70	℃
Humidity (non-condensing)	Rh	0	85	%

Electrical Specifications

Parameter	Symbol	Min	Typical	Max	Unit
Differential Input Impedance	Zin	90	100	110	ohm
Differential Output Impedance	Zout	90	100	110	ohm
Differential Input Voltage Amplitude1	ΔVin	300		1100	mVp-p
Differential Output Voltage Amplitude2	ΔVout	500		800	mVp-p
Skew	Sw			300	ps
Input Logic Level High	VIH	2.0		Vcc	V
Input Logic Level Low	VIL	0		0.8	V
Output Logic Level High	VOH	Vcc-0.5		Vcc	V
Output Logic Level Low	VOL	0		0.4	V

Note:

Differential input voltage amplitude is measured between TxnP and TxnN.
Differential output voltage amplitude is measured between RxnP and RxnN.

Optical Characteristics

Parameter	Symbol	Min	Typical	Max	Unit
Transmitter
Data rate	BR		25.78	-	Gbps
Optical Wavelength	λc	1308.09		1310.14	nm
Side-Mode Suppression Ratio	SMSR	30			dB

Spectral Width (-20dB)	Δλ20	-	-	1	nm
Average Launch Power	Pout	2		7	dBm
Optical Modulation Amplitude	OMA	3.7		7.8	dBm
Extinction Ratio	ER	8			dB
Average Launch Power of OFF Transmitter	Poff			-30	dB
Rin20OMA				-130	dB/HZ
Receiver
Data rate	BR		25.78	-	Gbps
Center Wavelength	λc	1308.09		1310.14	nm
Average Receive Power	Pavg			-5	dBm
Receiver Sensitivity in OMA1	RSoma			-28	dBm
Receiver Reflectance	RR			-26	dB
LOS Assert	LOSA	-40			dBm
LOS De-Assert	LOSD			-29	dBm
LOS Hysteresis	LOSH	0.5			dB

Note:

HitRatio =5 × 10-5. Unstressed receiver OMA sensitivity.

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP28
Скорость передачи данных:	25 Гбит/с
Дальность передачи:	80 км
Оптический бюджет:	28 дБ
