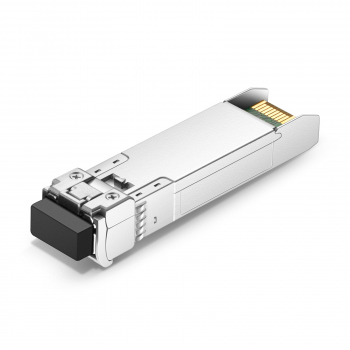

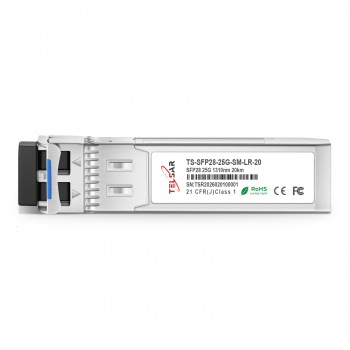

Модуль оптический SFP28 (25G), до 20км, DDM, LC/LC - TS-SFP28-25G-SM-LR-20 TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 2 932 p ⓘ
Оптовая цена - 2 844 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-SFP28-25G-SM-LR-20

Описание

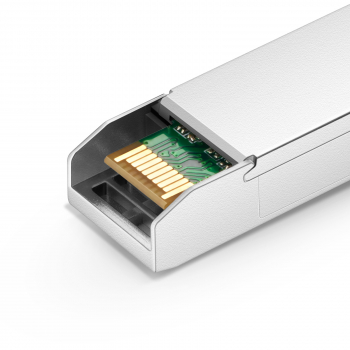

TS-SFP28-25G-SM-LR-20 TELSAR — это высокопроизводительный модуль, поддерживающий скорость передачи данных от 24,3 до 26,5 Гбит/с и дальность передачи до 20 км по одномодовому (SM) волокну. Трансивер состоит из двух секций: передающая DFB-лазер и приемная из PIN-фотодиода. Модуль поддерживает «горячую» замену и оснащен 20-контактным разъемом. Высокоскоростной электрический интерфейс основан на логике низкого напряжения с номинальным дифференциальным сопротивлением 100 Ом и переменной связью (AC coupled) внутри модуля.

Скорость передачи данных от 24,3 Гбит/с до 26,5 Гбит/с
Дальность передачи до 20 км по одномодовому волокну (SMF)
Передатчик на базе DFB-лазера и приемник на базе PIN-фотодиода
Металлический корпус для снижения уровня электромагнитных помех (EMI)
2-проводной интерфейс со встроенной функцией цифровой диагностики (DDM)
Соответствие спецификациям стандарта SFF-8472

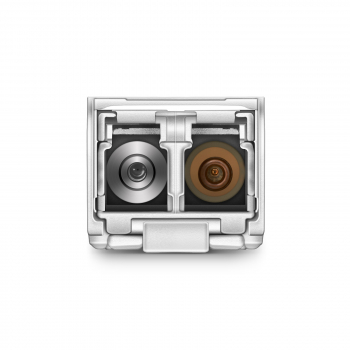

Соответствие спецификации SFP+ MSA, оптический разъем LC
Питание от одного источника 3,3 В, энергопотребление менее 1,2 Вт
Диапазон рабочих температур: от 0 °C до +70 °C

Absolute Maximum Ratings

Parameter	Symbol	Min.	Typical	Max.	Unit
Storage Temperature	TS	-40		+85	°C
Case Operating Temperature	TA	0		70	°C
Maximum Supply Voltage	VCC	0		3.6	V
Relative Humidity	RH	5		85	%
Industrial	TC	-40		85	°C
Commercial	TC	0		70	°C

General Specification

Parameter	Symbol	Min.	Typical	Max.	Unit
Bit Rate	BR		25.78		Gb/s
Bit Error Ratio	BER			5E (-5)
Supply Voltage	VCC	-0.5		3.6	V

Electrical Characteristics (Condition: Ta=TOP)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Supply Voltage	Vcc	3.14	3.3	3.47	V
Supply Current	Icc			300	mA
Transmitter Section:
Input differential impedance	Rin		100		Ω	1
Differential input voltage swing	Vin,pp	180		450	mV	2
Transmit Disable Voltage	VD	2		Vcc	V	3
Transmit Enable Voltage	VEN	Vee		Vee+0.8	V
Receiver Section:
Single Ended Output Voltage Tolerance	V	-0.3		4	V
Rx Output Diff Voltage	Vo	180		425	mV
Rx Output Rise and Fall Time	Tr/Tf	30			ps	4
LOS Fault	VLOS fault	2		VccHOST	V	5
LOS Normal	VLOS norm	Vee		Vee+0.8	V	5

Note:

Connected directly to TX data input pins. AC coupling from pins into laser driver IC.
Compliant with MSA SFP+ Specification SFF-8432
Into 100 ohms differential termination.
20%～80%
LOS is an open collector output. Should be pulled up with 4.7k – 10kΩ on the host board. Normal operation is logic 0; loss of signal is logic 1. Maximum pull-up voltage is 5.5V.

Optical Characteristics (Condition: Ta=TOP)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Transmitter Section:
Center Wavelength	λt	1295	1310	1325	nm
Spectral Width (-20dB)	σ			1	nm
Average Optical Power	Pavg	0		5	dBm	1
Extinction Ratio	ER	3.5			dB
Receiver Section:
Wavelength Range	λr	1295		1325	nm

Receiver Sensitivity	Sen		-13.3	dBm
Los Assert	LOSA	-30		dBm
Los De-assert	LOSD		-14	dBm
Los Hysteresis	LOSH	0.5	4	dB

Note:

Class 1 Laser Safety per FDA/CDRH and IEC-825-1 regulations.
Measured with a PRBS 2 -1 test pattern, @25.78Gb/s, BER @5*10-5 .

Timing Characteristics

Parameter	Symbol	Min.	Typical	Max.	Unit
TX_Disable Assert Time	t_off			10	us
TX_Disable Negate Time	t on			1	ms
Time to Initialize Include Reset of TX_FAULT	t_int			300	ms
TX_FAULT from Fault to Assertion	t_fault			100	us
TX_Disable Time to Start Reset	t reset	10			us
Receiver Loss of Signal Assert Time	TA,RX_LOS			100	us
Receiver Loss of Signal Deassert Time	Td,RX_LOS			100	us
Rate-Select Chage Time	t_ratesel			10	us
Serial ID Clock Time	t_serial-clock		100	400	kHz
MOD_DEF (0:2)-High	VH	2		Vcc	V
MOD_DEF (0:2)-Low	VL			0.8	V

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP28
Скорость передачи данных:	25 Гбит/с
Дальность передачи:	20 км
Оптический бюджет:	11 дБ
