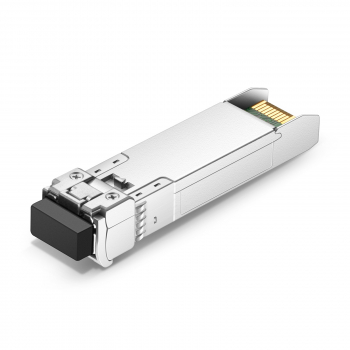

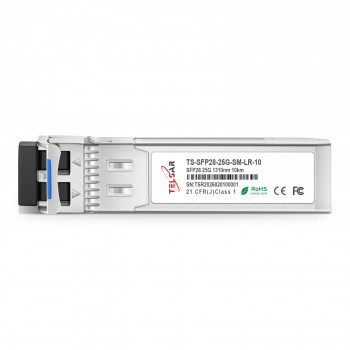

Модуль оптический SFP28 (25G), до 10км, DDM, LC/LC - TS-SFP28-25G-SM-LR-10 TELSAR

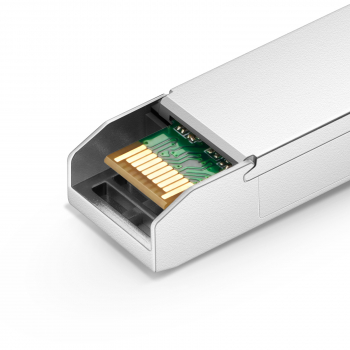

TS-SFP28-25G-SM-LR-10 TELSAR — это высокопроизводительный модуль, поддерживающий несколько скоростей передачи данных от 9,83 до 25,78 Гбит/с и дальность передачи до 10 км по одномодовому (SM) волокну. Трансивер состоит из двух секций: передающая секция включает в себя DFB-лазер 1310 нм, драйвер и схему восстановления тактовой частоты и данных (CDR). Приемная секция состоит из PIN-фотодиода, интегрированного с предварительным трансимпедансным усилителем (TIA), ограничивающим усилителем и CDR. Модуль поддерживает «горячую» замену и оснащен 20-контактным разъемом. Высокоскоростной электрический интерфейс основан на логике низкого напряжения с номинальным дифференциальным сопротивлением 100 Ом и переменной связью (AC coupled) внутри модуля.

Особенности

• Дальность передачи до 10 км
• Поддержка нескольких скоростей передачи от 9,8304 до 25,78125 Гбит/с
• DFB-лазер 1310 нм и PIN-приемник
• Электрический интерфейс SFI
• 2-проводной интерфейс для встроенного цифрового диагностического мониторинга (DDM)

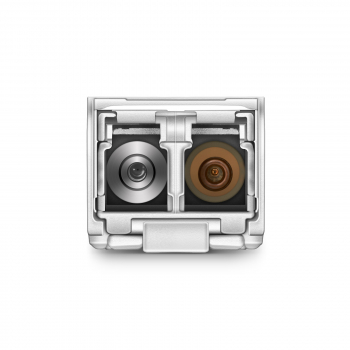

• Корпус SFP+ MSA с дуплексными разъемами LC/LC
• Возможность «горячей» замены
• Очень низкий уровень электромагнитных помех (EMI) и отличная защита от электростатического разряда (ESD)
• Источник питания +3,3 В
• Энергопотребление менее 1,0 Вт
• Рабочая температура корпуса: 0 ~ 70°C
• Соответствие стандартам: IEEE 802.3cc, FCC 47 CFR Part 15, класс B, MSA SFF-8472, MSA SFF-8431 (SFI)

Оптические и электрические характеристики

Протестировано при рекомендуемых условиях эксплуатации, если не указано иное.

Примечания:
[1] В режиме обхода CDR (CDR bypass): совместимость со скоростями 9,8304 Гбит/с, 10,1376 Гбит/с, 10,3125 Гбит/с
[2] 500 последовательных снимков (snapshots) при типичной скорости и комнатной температуре, PRBS31 NRZ
[3] Маска и фильтр 25GBase_LR; коэффициент попадания (Hit ratio) соответствует стандарту 5E-5 для скоростей 24,33024 Гбит/с и 25,78125 Гбит/с
[4] Маска и фильтр 10GBase_LR; коэффициент попадания (Hit ratio) соответствует стандарту 1E-12 для скоростей 9,8304 Гбит/с, 10,1376 Гбит/с и 10,3125 Гбит/с
[5] Измерено с нагрузкой 4,7 кОм, подтянутой к Vcc

Рабочие характеристики приемника — Оптические, Электрические

Примечания:

1. Измерено при 25,78125 Гбит/с, 24,33024 Гбит/с, PRBS-31 NRZ, ER > 3,5 дБ, 1295~1325 нм, BER < 5E-5. Измерено при 9,8304 Гбит/с, 10,1376 Гбит/с, 10,3125 Гбит/с, PRBS-31 NRZ, ER > 3,5 дБ, 1295~1325 нм, BER < 1E-12.
2. В режиме обхода CDR (CDR bypass): совместимость со скоростями 9,8304 Гбит/с, 10,1376 Гбит/с, 10,3125 Гбит/с.
3. Шаблон PRBS31 с усилением (Emphasis) по умолчанию 1 дБ на скоростях 24,33024 Гбит/с и 25,78125 Гбит/с; при переходе на скорости 9,8304 Гбит/с, 10,1376 Гбит/с, 10,3125 Гбит/с усиление на выходе автоматически меняется на 0 дБ.
4. Подавление выходного сигнала приемника (Squelch) при потере сигнала (LOS).
