Подробное описание и характеристики TS-SFP28-25G-MM-SR

Описание

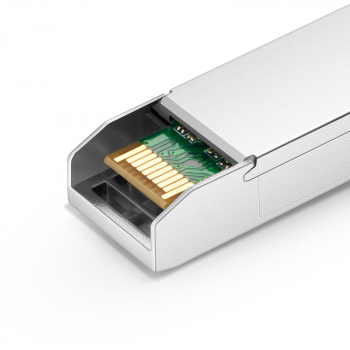

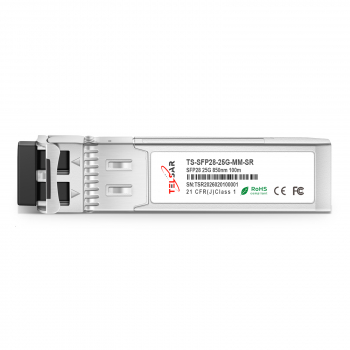

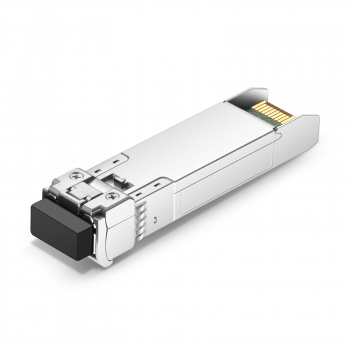

TS-SFP28-25G-MM-SR TELSAR — это высокопроизводительный модуль, оптимизированный для работы в сетях CPRI и 25G Ethernet, поддерживающий максимальную скорость передачи данных 25,78 Гбит/с и дальность передачи до 70 м по многомодовому волокну (MMF) категории OM3 (100м OM4). Трансивер состоит из двух секций: передающая секция включает в себя VCSEL-лазер 850 нм 25G, драйвер и схему восстановления тактовой частоты и данных (CDR). Приемная секция состоит из PIN-фотодиода, интегрированного с предварительным трансимпедансным усилителем (TIA), ограничивающим усилителем и CDR. Трансивер поддерживает «горячую» замену в 20-контактный разъем.

Особенности

Скорость передачи данных до 25,78 Гбит/с
Встроенная система восстановления тактовой частоты и данных (CDR)
Дальность передачи до 70 м по многомодовому волокну (MMF) OM3
Дальность передачи до 100 м по многомодовому волокну (MMF) OM4
VCSEL-лазер 850 нм и PIN-приемник
Электрический интерфейс 25GAUI C2M
2-проводной интерфейс для встроенного цифрового диагностического мониторинга (DDM)

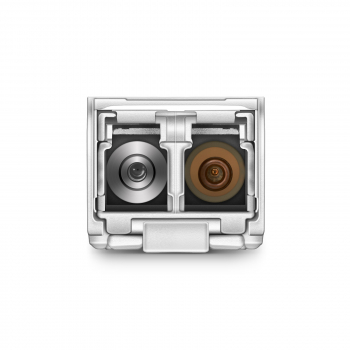

Корпус SFP+ MSA с дуплексным разъемом LC/LC
Возможность «горячей» замены
Очень низкий уровень электромагнитных помех (EMI) и отличная защита от электростатического разряда (ESD)
Источник питания +3,3 В
Энергопотребление менее 1 Вт
Рабочая температура корпуса: 0 ~ +70°C
Соответствие стандартам: SFF-8431, SFF-8432, SFF-8472, IEEE802.3by-2016, RoHS

Оптические и электрические характеристики

Протестировано при рекомендуемых условиях эксплуатации, если не указано иное.

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Center Wavelength	λC	840	850	860	nm
RMS Spectral Width				0.6	nm
Laser Off Power	Poff	-	-	-30	dBm
Average Optical Power	Pavg	-5	-	2.4	dBm
Optical Modulation Amplitude	OMA	-6.4		3	dBm
Extinction Ratio	ER	2	-	-	dB
Transmitter Dispersion Penalty	TDP	-	-	4.3	dB
Optical Return Loss Tolerance		-	-	12	dB
Optical Eye Mask		5			%	Note1
Differential input impedance			100		Ω
Tx Input Diff Voltage	VI	180		700	mV
Tx Fault	VoL	-0.3		0.4	V	At 0.7mA
Tx Fault	IoH	-50		37.5	uA	Note2
Tx_Disable	VIL	-0.3		0.8	V
Tx_Disable	VIH	2		VCC+0.3	V

Примечания:

BER = 5x10⁻⁵.
Измерено с нагрузкой 4,7 кОм, подтянутой к Vcc.

Рабочие характеристики приемника — Оптические, Электрические

Parameter	Symbol	Min.	Typ.	Max.	Unit	Note
Center Wavelength	λr	840	850	860	nm
Receiver Sensitivity (Average Power)	Psens			-10.3	dBm	Note1
Los Assert	LosA	-30		-	dBm
Los Dessert	LosD			-13	dBm
Los Hysteresis	LosH	0.5		-	dB
Overload	Pin	2.4			dBm
Receiver Reflectance				-12	dB
Rx Output Diff Voltage	Vo	300		900	mV
Rx_LOS	VoL	-0.3		0.4	V	At 0.7mA
Rx_LOS	IoH	-50		37.5	uA	Note2
RS0,RS1	VIL	-0.3		0.8	V
RS0,RS1	VIH	2		VCC+0.3	V

Примечания:

Коэффициент экстинкции (ER) = 3 дБ; PRBS 2³¹-1; BER = 5x10⁻⁵.
Измерено с нагрузкой 4,7 кОм, подтянутой к Vcc.

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	MMF (многомодовое)
Форм-фактор:	SFP28
Скорость передачи данных:	25 Гбит/с
Дальность передачи:	100 м
Оптический бюджет:	6 дБ
