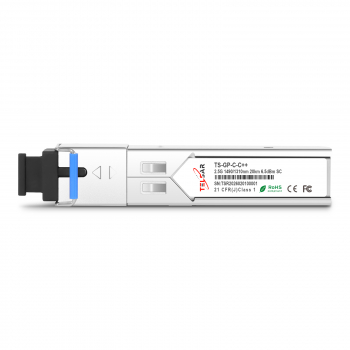

Модуль оптический SFP GPON OLT - TS-GP-7C-C+++ TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 2 564 p ⓘ
Оптовая цена - 2 487 p
цена указана за шт.

файлы

Описание и характеристики TS-GP-7C-C

Описание

Трансиверы стандарта GPON (Gigabit-capable Passive Optical Network) являются центральным звеном в архитектуре современных сетей доступа. В отличие от стандартных Ethernet-модулей, данные SFP работают в асимметричном режиме со скоростью 2.488 Гбит/с на передачу (Downstream) и 1.244 Гбит/с на прием (Upstream). Они специально разработаны для установки в порты линейных терминалов (OLT) и обеспечивают связь с множеством абонентских устройств (ONU) через пассивные оптические делители (сплиттеры).

Интеллектуальная диагностика (DDM/RSSI): Полный контроль параметров в реальном времени. Система позволяет через интерфейс OLT видеть точный уровень сигнала от каждой конкретной приставки в дереве, что упрощает поиск неисправностей.

Класс C++ / C+++: Мощные трансиверы с бюджетом 35–39 дБ. Незаменимы для плотных сетей с делением 1:128, каскадным включением сплиттеров или при наличии на линии старых соединений с высокими потерями.

Особенности модуля оптического SFP GPON TELSAR

Совместим с C-Data, ZTE
Двунаправленные каналы передачи данных по одному волокну с асимметричной скоростью: TX 2488 Мбит/с / RX 1244 Мбит/с.
Передатчик: лазер DFB 1490 нм непрерывного режима; приемник: APD-TIA 1310 нм пакетного режима.
Форм-фактор SFP (Small Form Factor Pluggable) с разъемом SC/UPC.
Диапазон рабочих температур: от 0 до 70°C.
Питание 3,3 В.
Интерфейс цифрового диагностического мониторинга (DDMI).
Функция цифрового пакетного RSSI для мониторинга уровня входной оптической мощности.
Соответствие стандартам лазерной безопасности Class I IEC-60825, RoHS6, ITU-T G.984.2 Amendment 1, SFP Multi-Source Agreement (MSA) SFF-8074i. и другим
Применение: гигабитные пассивные оптические сети (GPON).

Характеристики модуля оптического SFP GPON TELSAR

Optical transmitter Characteristics
Parameter	Symbol	Min	Typical	Max	Unit	Notes
Launched Power (avg.)	P_OUT	+1.5		+5	dBm	TS-GP-C-B+ TELSAR
		+3		+7		TS-GP-C-C+ TELSAR
		+4.5		+10		TS-GP-C-C++ TELSAR
		+6		+10		TS-GP-7C-C+++ TELSAR
Operating Wavelength Range	λ_C	1480		1500	nm
Spectral Width (-20dB)	∆λ			1	nm
Side Mode Suppression Ratio	SMSR	30
Extinction Ratio	ER	8.2			dB	PRBS 2²³-1+72CID @2.488Gbit/s
Transmitter and Dispersion Penalty	TDP			1	dB	Transmit on 20km SMF
Optical Output Power after TX Disable	P_DIS			-39	dBm
Output Eye Diagram	Compliant with ITU-T G.984.2
Transmitter Reflectance				-10	dB

Optical Receiver Characteristics
Parameter	Symbol	Min	Typical	Max	Unit	Notes
Wavelength Range	λ_C	1260		1360	nm
Receiver Sensitivity	SEN			-28	dBm	Note1, TS-GP-C-B+ TELSAR
				-30		Note1, TS-GP-C-C+ TELSAR
				-32		Note1, TS-GP-C-C++ TELSAR
				-33		Note1, TS-GP-7C-C+++ TELSAR
Optical Power Input Overload	SAT	-8			dBm	Note1, TS-GP-C-B+ TELSAR
		-12				Note1, TS-GP-H-C+ TELSAR
		-15				Note1, TS-GP-C-C++ TELSAR
		-15				Note1, TS-GP-7C-C+++ TELSAR
Dynamic Range		15			dB
Receiver Reflectance				-15	dB

Note 1: PRBS 2²³-1+72CID @1244Mbps, transmitter is operating, BER ≤1×10^-10

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Технология:	GPON
Скорость передачи данных:	2.5 Гбит/с
