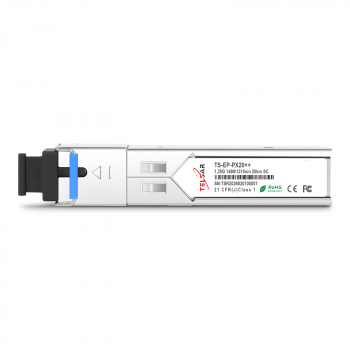

Модуль оптический SFP EPON OLT - TS-EP-9-PX20+++ TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 2 287 p ⓘ
Оптовая цена - 2 218 p
цена указана за шт.

файлы

Описание и характеристики TS-EP-9-PX20

Описание

Высокопроизводительный одноволоконный SFP-трансивер, разработанный для работы в гигабитных пассивных оптических EPON сетях. Модуль обеспечивает надежную передачу данных на скорости до 1.25 Гбит/с в обоих направлениях, используя технологию спектрального уплотнения (WDM). Идеально подходит для операторского оборудования и построения сетей доступа «последней мили». Выходная мощность +9dBm.

Особенности модуля оптического SFP EPON TELSAR

EPON
Двунаправленные каналы передачи данных по одному волокну с асимметричной скоростью: TX 1250 Мбит/с / RX 1250 Мбит/с.
Передатчик: лазер DFB 1490 нм непрерывного режима; приемник: APD-TIA 1310 нм пакетного режима.

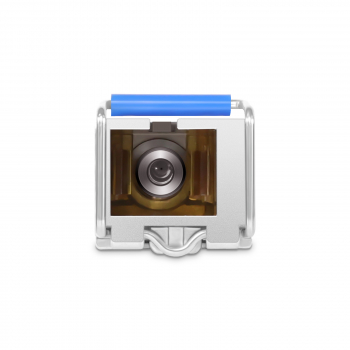

Форм-фактор SFP (Small Form Factor Pluggable) с разъемом SC/UPC.
Питание 3,3 В.
Поддержка функции DDMI с режимом внутренней калибровки.
Функция цифрового пакетного RSSI для мониторинга уровня входной оптической мощности.
Низкий уровень электромагнитных помех (EMI) и отличная защита от электростатических разрядов (ESD).
Сертификат безопасности лазера International Class 1.
Диапазон рабочих температур: -5°C ~ 70°C.
Применение: гигабитные пассивные оптические сети (GEPON).
Соответствует RoHS6, SFP Multi-Source Agreement (MSA) SFF-8074i, IEEE 802.3ah и другим

Характеристики модуля оптического SFP EPON TELSAR

Optical Transmitter Characteristics
Parameter	Symbol	Min	Typical	Max	Unit	Notes
Average Output Power	P_OUT	+2		+7	dBm	PX20+
		+4		+8		PX20++
		+6		+10		PX20+++
Center Wavelength	λ_C	1480		1500	nm
Spectral Width (-20dB)	∆λ			1	nm
Side Mode Suppression Ratio	SMSR	30
Extinction Ratio	ER	9			dB	PRBS 2⁷-1 @1.25Gbit/s
Transmitter and Dispersion Penalty	TDP			2.3	dB	Transmit on 20km SMF
Transmitter OFF Power	P_OFF			-39	dBm
Output Eye Diagram	Compliant with IEEE 802.3ah
Transmitter Reflectance				-10	dB
Optical Receiver Characteristics
Parameter	Symbol	Min	Typical	Max	Unit	Notes
Center Wavelength	λ_C	1260		1360	nm
Receiver Sensitivity	SEN			-30	dBm	Note1, PX20+
				-32		Note1, PX20++
				-33		Note1, PX20+++
Input Saturation Power (Overload)	SAT	-6			dBm
LOS Assert Level	LOSA	-45			dBm
LOS De-assert Level	LOSD			-34	dBm
LOS Hysteresis	HYS	0.5		6	dB
Receiver Reflectance				-12	dB

Note 1: PRBS 2⁷-1@1.25Gbps, transmitter is operating, BER ≤1×10^-12

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Технология:	GEPON
Скорость передачи данных:	1.25 Гбит/с
