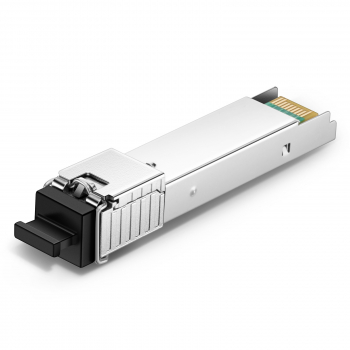

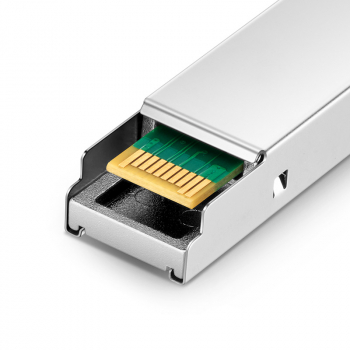

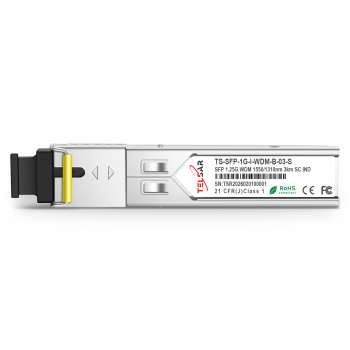

Модуль оптический SFP (1G) WDM промышленный, до 120км, DDM, SC - TS-SFP-1G-I-WDM-B-120-S TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 5 565 p ⓘ
Оптовая цена - 5 398 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-SFP-1G-I-WDM-B-120-S

Описание

Оптический промышленный модуль TS-SFP-1G-I-WDM-B-120-S TELSAR форм-фактора SFP предназначен для передачи данных в одномодовом оптическом волокне (SMF) со скоростью до 1,25 Гбит/с на максимальную дальность до 120км. Рабочая длина волны 1550нм на передачу и 1490нм на прием сигнала, оптический бюджет 31 дБ, тип лазера DFB и фотодетектор на базе супер-TIA. Модуль оснащен разъемом SC, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени. Соответствует SFF-8472, требованиям RoHS и SFP Multi-Source Agreement (MSA).

Модуль TS-SFP-1G-I-WDM-B-120-S TELSAR предназначен для работы в паре с TS-SFP-1G-I-WDM-A-120-S TELSAR, но может также работать и с другими оптическими модулями SFP с обратным WDM делением длин волн приема/передачи.

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Промышленный

Скорость передачи данных 1,25 Гбит/с
Тип модуля: Одноволоконный

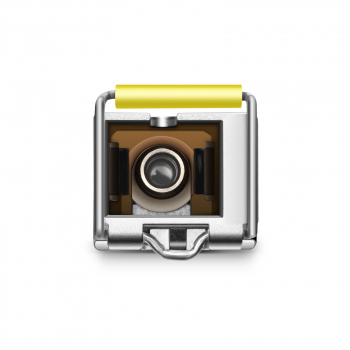

Симплексный (одинарный) разъем SC для двунаправленной передачи по одному волокну
Форм-фактор SFP с возможностью «горячей» замены
Мощность передатчика: 0 ~ 5 дБм
Чувствительность приемника: -28 дБм
1550нм на передачу и 1490нм на прием сигнала, DFB-лазер и фотодетектор на базе супер-TIA
Очень низкий уровень электромагнитных помех (EMI) и отличная защита от электростатических разрядов (ESD)
Цифровой диагностический мониторинг (DDM)
Передача до 1200км с волокном 9/125мкм SMF
Соответствует требованиям RoHS
Питание: 3,3В
Диапазон рабочих температур: -40…+85 °C

Absolute Maximum Ratings

Parameter		Symbol	Min.	Typical	Max.	Unit
Case operating Temperature	Industrial	TC	-40		+85	°C
	Extended					°C
	Commercial		0		70	°C
Supply Voltage		VCCT, R	-0.5		4	V
Relative Humidity		RH	0		85	%

Electrical Characteristics (TOP = Tc, VCC = 3.135 to 3.465 Volts)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Supply Voltage	Vcc	3.14	3.30	3.47	V
Supply Current	Icc			300	mA
Inrush Current	Isurge			Icc+30	mA
Maximum Power	Pmax			1.0	mW
Transmitter Section:
Input differential impedance	Rin	90	100	110	□	□
Single ended data input swing	Vin PP	200		1200	mVp-p
Transmit Disable Voltage	VD	Vcc – 1.3		Vcc	V	2
Transmit Enable Voltage	VEN	Vee		Vee+ 0.8	V
Transmit Disable Assert Time	Tdessert			10	us
Receiver Section:
Single ended data output swing	Vout,pp	300		800	mv	3
Data output rise time	tr			260	ps	4
Data output fall time	tf			260	ps	4
LOS Fault	Vlosfault	Vcc – 0.5		VCC_host	V	5
LOS Normal	Vlos norm	Vee		Vee+0.5	V	5
Power Supply Rejection	PSR	100			mVpp	6
Deterministic Jitter Contribution	RXΔDJ			51.7	ps	7
Total Jitter Contribution	RXΔTJ			122.4	ps

Note:

AC coupled.
Or open circuit.
Into 100 ohm differential termination.
LOS is LVTTL. Logic 0 indicates normal operation; logic 1 indicates no signal detected.
All transceiver specifications are compliant with a power supply sinusoidal modulation of 20 Hz to 1.5MHz up to specified value applied through the power supply filtering network shown on page 23 of the Small

Form-factor Pluggable (SFP) Transceiver Multi-Source Agreement (MSA), September 14, 2000.

Measured with DJ-free data input signal. In actual application, output DJ will be the sum of input DJ and . DJ.

Optical Parameters(TOP = Tc, VCC = 3.135 to 3.465 Volts)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Receiver Section:
Center Wavelength	λc	1470	1490	1510	nm	1
Spectral Width	σ			1	nm
Optical Output Power	Pout	0		5	dBm	2
Optical Rise/Fall Time	tr / tf			260	ps	3
Extinction Ratio	ER	9			dB
Deterministic Jitter Contribution	TXΔDJ			56.5	ps	4
Total Jitter Contribution	TXΔTJ			119	ps	3
Eye Mask for Optical Output	Compliant with Eye Mask Defined in IEEE 802.3 standard
Relative Intensity Noise	RIN			-120	dB/Hz
Transmitter Section:
Optical Input Wavelength	□	1530	1550	1570	nm
Receiver Overload	Pol	-3			dBm	5.6
RX Sensitivity	Sen			-28.5	dBm	5.6
RX_LOS Assert	LOS A	-45			dBm
RX_LOS Deassert	LOS D			-32	dBm
RX_LOS Hysteresis	LOS H	0.5	2	5	dB
General Specifications
Data Rate	BR		1.25		Gb/s
Bit Error Rate	BER			10-12
Max. Supported Link Length on 9/125μm SMF@1.25G	LMAX		120		km	7
Total System Budget	LB	30			dB	8

Note:

The optical power is launched into SMF.
20-80%.
Contributed total jitter is calculated from DJ and RJ measurements using TJ = RJ + DJ. Contributed RJ is calculated for 1x10-12 BER by multiplying the RMS jitter (measured on a single rise or fall edge) from the oscilloscope by 14. Per FC-PI, the actual contributed RJ is allowed to increase above its limit if the actual contributed DJ decreases below its limits, as long as the component output DJ and TJ remain within their specified FC-PI maximum limits with the worst case specified component jitter input.
Measured with PRBS 27-1 at 10-12 BER

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Тип:	WDM (Bi-Direction)
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP
Скорость передачи данных:	1.25 Гбит/с
Дальность передачи:	120 км
Оптический бюджет:	31 дБ
