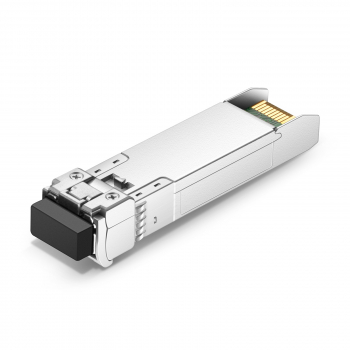

Модуль оптический SFP+ (10G) промышленный, до 40км, DDM, LC/LC - TS-SFP+-10G-I-SM-ER-40 TELSAR

Трансивер TS-SFP+-10G-I-SM-ER-40 TELSAR представляют собой модуль малого форм-фактора SFP+, разработанные для использования в 10-гигабитных мультискоростных линиях связи протяженностью до 40 км по одномодовому волокну G.652. Соответствуют стандартам SFF-8431, SFF-8432 и спецификации 10GBASE-ER/EW, поддерживают протоколы Fibre Channel 4x, 8x и 10x. Функции цифровой диагностики (DDM) доступны через 2-проводной последовательный интерфейс, как определено в SFF-8472. Высокопроизводительный передатчик EML 1550 нм и высокочувствительный приемник PIN обеспечивают превосходные характеристики в сетях Ethernet на линиях связи длиной до 40 км. Трансиверы полностью соответствуют директиве RoHS 2011/65/EU.

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

• Промышленный
• Поддержка мультипротокольного режима на скоростях от 8,5 Гбит/с до 11,3 Гбит/с
• Форм-фактор SFP+ с возможностью «горячей» замены
• Охлаждаемый оптический передатчик на базе EML-лазера 1550 нм
• Приемник типа PIN
• Дуплексный оптический разъем LC
• Дальность передачи до 40 км по одномодовому волокну (SMF) 9/125 мкм
• Питание от одного источника +3,3 В
• Соответствие стандартам SFF-8431, SFF-8432 и IEEE 802.3ae
• Низкое энергопотребление (типичное значение менее 1,8 Вт)
• Доступны версии с промышленным, расширенным и коммерческим диапазоном рабочих температур корпуса: от -40 °C до +85 °C / от -5 °C до +85 °C / от 0 °C до +70 °C соответственно
• Соответствие директиве RoHS

Absolute Maximum Ratings

Electrical Characteristics (TOP = Tc, VCC = 3.135 to 3.465 Volts)

Note:

1. Connected directly to TX data input pins. AC coupling from pins into laser driver IC.
2. Per SFF-8431 Rev 3.0
3. Into 100 ohms differential termination.
4. 20%～80%
5. LOS is an open collector output. Should be pulled up with 4.7k – 10kΩ on the host board. Normal operation is logic 0; loss of signal is logic 1. Maximum pull-up voltage is 5.5V.

Optical Parameters(TOP = Tc, VCC = 3.135 to 3.465Volts)

Note:

1. Average power figures are informative only, per IEEE802.3ae.
2. TWDP figure requires the host board to be SFF-8431compliant. TWDP is calculated using the Matlab code provided in clause 68.6.6.2 of IEEE802.3ae.
3. 12dB reflection.
4. Conditions of stressed receiver tests per IEEE802.3ae. CSRS testing requires the host board to be SFF-8431 compliant.
5. Receiver overload specified in OMA and under the worst comprehensive stressed condition.
