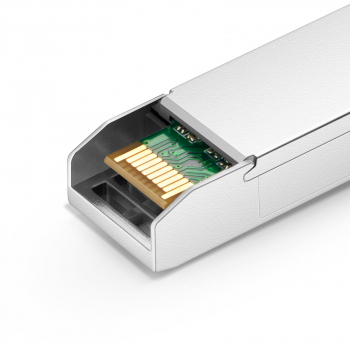

Модуль оптический SFP+ (10G) промышленный, до 20км, DDM, LC/LC - TS-SFP+-10G-I-SM-LR-20 TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 1 425 p ⓘ
Оптовая цена - 1 382 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-SFP -10G-I-SM-LR-20

Описание

Оптический промышленный модуль TS-SFP+-10G-I-SM-LR-20 TELSAR форм-фактора SFP+ предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 11,3 Гбит/с на максимальную дальность до 20км. Рабочая длина волны 1310нм, оптический бюджет 12дБ, тип лазера: DFB. Модуль оснащен дуплексным разъемом LC/LC, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени. Соответствует стандартам IEEE 802.3ae, SFF-8431, требованиям RoHS и SFP Multi-Source Agreement (MSA).

Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.

Особенности:

Промышленный
Скорость передачи данных до 11,3 Гбит/с
Тип модуля: Двухволоконный LC/LC
Мощность передатчика: -4 ~ 1 дБм
Чувствительность приемника: -15 дБм
1310нм, DFB-лазер
Соответствует IEEE 802.3ae и SFF-8431
Цифровой диагностический мониторинг (DDM)
Передача до 20км с волокном SMF
Соответствует требованиям RoHS
Питание: 3,3В
Диапазон рабочих температур: -40…+85 °C

Absolute Maximum Ratings

Parameter	Symbol	Min.	Typical	Max.	Unit
Storage Temperature	TS	-40		+85	°C
Case Operating Temperature	TA	0		70	°C
Supply Voltage	VCC	-0.5		4	V
Relative Humidity	RH	0		85	%
Industrial	Tc	-40		+85	°C
Commercial	Tc	0		70	°C

Electrical Characteristics (Condition: Ta=TOP)

Parameter	Symbol	Min.	Typica l	Max.	Unit	Note
Supply Voltage	Vcc	3.135		3.465	V
Supply Current	Icc			350	mA
Power Consumption	P			1.5	W
Transmitter Section:
Input differential impedance	Rin		100		Ω	1
Tx Input Single Ended DC Voltage Tolerance (Ref VeeT)	V	-0.3		4	V
Differential input voltage swing	Vin,pp	180		700	mV	2
Transmit Disable Voltage	VD	2		Vcc	V	3
Transmit Enable Voltage	VEN	Vee		Vee+0.8	V
Receiver Section:
Single Ended Output Voltage Tolerance	V	-0.3		4	V
Rx Output Diff Voltage	Vo	300		850	mV
Rx Output Rise and Fall Time	Tr/Tf	30			ps	4
LOS Fault	VLOS fault	2		VccHOST	V	5
LOS Normal	VLOS norm	Vee		Vee+0.8	V	5

Note:

Connected directly to TX data input pins. AC coupling from pins into laser driver IC.
Per SFF-8431 Rev 3.0
Into 100 ohms differential termination.
20%～80%
LOS is an open collector output. Should be pulled up with 4.7k – 10kΩ on the host board. Normal

operation is logic 0; loss of signal is logic 1. Maximum pull-up voltage is 5.5V.

Optical Characteristics (Condition: Ta=TOP)

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Transmitter Section:
Center Wavelength	λt	1290	1310	1330	nm
spectral width	△λ			1	nm
Average Optical Power	Pavg	-4		1	dBm	1
Laser Off Power	Poff			-30	dBm
Extinction Ratio	ER	3.5			dB
Transmitter DispersionPenalty	TDP			3.2	dB	2
Relative Intensity Noise	Rin			-128	dB/Hz	3
Optical Return Loss Tolerance		20			dB
Receiver Section:
Center Wavelength	λr	1290		1330	nm
Receiver Sensitivity	Sen			-15	dBm	4
Los Assert	LOSA	-28			dBm
Los De-assert	LOSD			-16	dBm
Los Hysteresis	LOSH	0.5			dB
Overload	Sat	0.5			dBm	5
Receiver Reflectance	Rrx			-12	dB

Note

Average power figures are informative only, per IEEE802.3ae.
TWDP figure requires the host board to be SFF-8431compliant. TWDP is calculated using the Matlab code provided in clause 68.6.6.2 of IEEE802.3ae.
12dB reflection.
Conditions of stressed receiver tests per IEEE802.3ae. CSRS testing requires the host board to be SFF-8431 compliant.
Receiver overload specified in OMA and under the worst comprehensive stressed condition.

Timing Characteristics

Parameter	Symbol	Min.	Typical	Max.	Unit
TX_Disable Assert Time	t_off			10	us
TX_Disable Negate Time	t on			1	ms
Time to Initialize Include Reset of TX_FAULT	t_int			300	ms
TX_FAULT from Fault to Assertion	t_fault			100	us
TX_Disable Time to Start Reset	t reset	10			us
Receiver Loss of Signal Assert Time	TA,RX_LOS			100	us
Receiver Loss of Signal Deassert Time	Td,RX_LOS			100	us
Rate-Select Chage Time	t_ratesel			10	us
Serial ID Clock Time	t_serial-clock			100	kHz

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Промышленное
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP+
Скорость передачи данных:	10 Гбит/с
Дальность передачи:	20 км
Оптический бюджет:	12 дБ
