Модуль оптический SFP+ (10G), до 40км, DDM, LC/LC - TS-SFP+-10G-SM-ER-40 TELSAR

Напишите менеджеру Распечатать Вернуться

TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»
На оборудование TELSAR всегда лучшие цены, сроки поставки и гарантии.

Базовая цена - 11 050 p ⓘ
Оптовая цена - 10 718 p
цена указана за шт.

файлы

Подробное описание и характеристики TS-SFP -10G-SM-ER-40

Описание

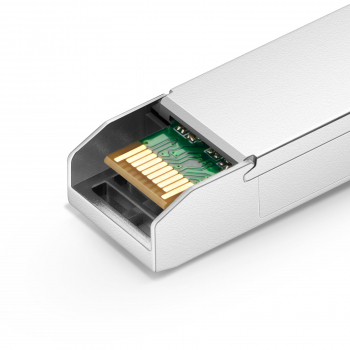

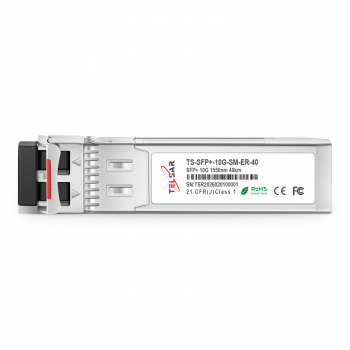

Оптический трансивер TS-SFP+-10G-SM-ER-40 TELSAR (SFP+ 10 Гбит/с с рабочей длиной волны 1310 нм) на базе DFB-лазера предназначен для приема и передачи оптических данных по одномодовому волокну (SMF) на расстояние до 40 км. Электрический интерфейс модуля SFP+ 40km соответствует спецификациям SFI. Входное сопротивление передатчика и выходное сопротивление приемника составляют 100 Ом (дифференциальное). Линии данных имеют внутреннюю гальваническую развязку по переменному току (AC-coupled). Модуль обеспечивает дифференциальное согласование и снижает преобразование дифференциального сигнала в синфазный. Это гарантирует качественное согласование сигналов и низкий уровень электромагнитных помех (EMI.

Поддержка скоростей передачи данных от 1,25 Гбит/с до 11,3 Гбит/с
Оптический интерфейс соответствует стандарту IEEE 802.3ae
Электрический интерфейс соответствует спецификации SFF-8431
Возможность «горячей» замены
Передатчик на базе DFB-лазера 1310 нм, PIN-фотодетектор
Рабочий диапазон температур корпуса: от -5 до +70 °C
Низкое энергопотребление
Применяется для соединений по одномодовому волокну (SMF) протяженностью до 40 км
Полностью металлический корпус для защиты от электромагнитных помех (EMI)
Модернизированное встроенное ПО позволяет сохранять в памяти трансивера информацию о шифровании клиентской системы
Соответствие директиве RoHS 6 (без содержания свинца)

Absolute maximum rating

These values represent the damage threshold of the module. Stress in excess of any of the individual Absolute Maximum Ratings can cause immediate catastrophic damage to the module even if all other parameters are within Recommended Operating Conditions.

Parameters	Symbol	Min.	Max.	Unit
Power Supply Voltage	V_CC	0	+3.6	V
Storage Temperature	Tc	-40	+85	C
Operating Case Temperature	Tc	-5	+70	C
Relative Humidity	RH	5	95	%
RX Input Average Power	Pmax	-	0	dBm

Recommended operating environment

Recommended Operating Environment specifies parameters for which the electrical and optical characteristics hold unless otherwise noted.

Parameter	Symbol	Min.	Typical	Max	Unit
Power Supply Voltage	V_CC	3.135	3.300	3.465	V
Operating Case Temperature	T_C	0	25	70	C

Low Speed Characteristics

Parameter	Symbol	Min.	Typical	Max	Unit
Power Consumption	1				W
TX_Fault,RX_LOS	VOL	0	0.4		V
TX_Fault,RX_LOS	VOH	Host_Vcc-0.5	Host_Vcc+0.3		V
TX_DIS	VIL	-0.3	0.8		V
TX_DIS	VIH	2.0	VCCT+0.3		V
RS0,RS1	VIL	-0.3	0.8		V
RS0,RS1	VIH	2.0	VCCT+0.3		V

Optical characteristics

The following optical characteristics are defined over the Recommended Operating Environment unless otherwise specified.

Parameter	Unit	Values
Operating Reach	m	40km
Transmit
Center wavelength (range)	nm	1260 -1355
Side Mode Suppression Ratio (min)	dB	30
Launched power
– maximum	dBm	+0.5
– minimum	dBm	-8.2 Notes1
- OMA	dBm	-5.2
- OMA-TDP (min)	dBm	-6.2
Transmitter and dispersion penalty	dB	0 Notes4
Average launch power of OFF transmitter (max)	dBm	-30
Extinction ratio (min)	dB	3.5 Notes2
RIN12 OMA (max)	dB/Hz	-128
Optical Return Loss Tolerance (min)	dB	12
Receiver
Center wavelength (range)	nm	1260~1610nm
Receive overload (max) in average power1	dBm	0.5
Receive sensitivity (min) in average power1	dBm	-14.4 Notes3
Receiver sensitivity (max) in OMA (footnote 2)	dBm	-12.6 Notes3
Receiver Reflectance (max)	dB	-12
Stressed receiver sensitivity (max) in OMA2	dBm	-10.3
Vertical eye closure penalty (min)3	dB	2.2
Stressed eye jitter (min)2	UIp-p	0.7
Receive electrical 3dB upper cutoff frequency (max)	GHz	12.3
Receiver power (damage, Max)	dBm	1.5
Notes: 1. The optical power is launched into SMF 2. Measured with a PRBS 231-1 test pattern@10.3125Gbps 3. Measured with a PRBS 231-1 test pattern@10.3125Gbps BER≤10-12 4. In G.652 and G.655(NDSF)

Electrical characteristics

The following electrical characteristics are defined over the Recommended Operating Environment unless otherwise specified.

Parameter	Symbol	Min.	Typical	Max	Unit	Notes
Data Rate		1.250	10.3125	11.3	Gbps
Power Consumption		-		1000	mW
Transmitter
Single Ended Output Voltage Tolerance		-0.3	-	4.0	V
C common mode voltage tolerance		15	-	-	mV
Tx Input Diff Voltage	VI	400		1600	mV
Tx Fault	VoL	-0.3		0.4	V	At 0.7mA
Data Dependent Input Jitter	DDJ			0.10	UI
Data Input Total Jitter	TJ			0.28	UI
Receiver
Single Ended Output Voltage Tolerance		-0.3	-	4.0	V
Rx Output Diff Voltage	Vo	300		850	mV
Rx Output Rise and Fall Time	Tr/Tf	30			ps	20% to 80%
Total Jitter	TJ			0.70	UI
Deterministic Jitter	DJ			0.42	UI

Используйте зеленую кнопку с телефонной трубкой на нашем сайте для бесплатного звонка в «ТВБизнес». Отвечаем с 9-00 до 18-00 МСК

ОТЗЫВЫ

Сохраните страничку в:

Не забудьте пополнить запасы: коаксиального кабеля, витой пары, делителей, ответвителей, разъемов, переходов и штекеров ...

Производитель (бренд):	TELSAR
Применение:	Коммерческое
Размещение:	В слот для модулей
Тип:	Dual Fiber
Тип волокна:	SMF (одномодовое)
Форм-фактор:	SFP+
Скорость передачи данных:	10 Гбит/с
Дальность передачи:	40 км
Оптический бюджет:	13 дБ
