TELSAR - зарегистрированный товарный знак компании ООО «ТВБизнес»

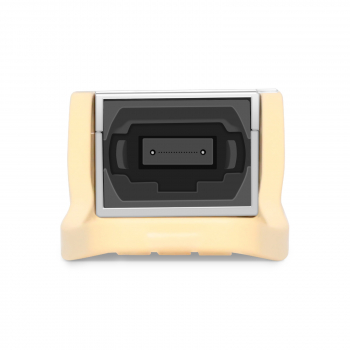

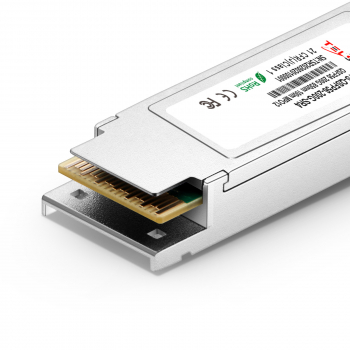

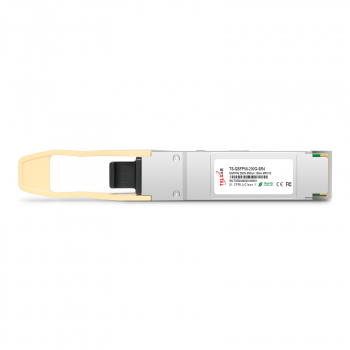

Оптический модуль TS-QSFP56-200G-LR4 TELSAR форм-фактора QSFP56 предназначен для передачи данных в одномодовых оптических волокнах (SMF) со скоростью до 212,5 Гбит/с на максимальную дальность до 10 км. Рабочие длины волн 1295/1300/1305/1310нм, оптический бюджет 6дБ. Модуль работает на базе встроенного сигнального процессора (DSP) 200G PAM4, тип лазера: 4-канальный охлаждаемый EA-DFB TOSA и 4-канальный PIN ROSА-ресивер. Модуль оснащен интерфейсом управления I2C, поддерживает функцию Digital Diagnostics Monitoring (DDM) для контроля параметров производительности в реальном времени.
Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.
|
Parameter |
Symbol |
Min |
Max |
Unit |
|
Supply Voltage |
Vcc |
-0.3 |
3.6 |
V |
|
Input Voltage |
Vin |
-0.3 |
Vcc+0.3 |
V |
|
Storage Temperature |
Ts |
-20 |
85 |
℃ |
|
Case Operating Temperature |
Tc |
0 |
70 |
℃ |
|
Humidity (non-condensing) |
Rh |
5 |
95 |
% |
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
Supply Voltage |
Vcc |
3.13 |
3.3 |
3.47 |
V |
|
Operating Case Temperature |
Tc |
0 |
|
70 |
℃ |
|
Baud Rate per Lane (PAM4) |
fd |
|
26.5625 |
|
GBaud/s |
|
Humidity |
Rh |
5 |
|
85 |
% |
|
Power Dissipation |
Pm |
|
6.8 |
7.5 |
W |
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
Differential Input Impedance |
Zin |
90 |
100 |
110 |
ohm |
|
Differential Output Impedance |
Zout |
90 |
100 |
110 |
ohm |
|
Differential Input Voltage Amplitude |
ΔVin |
300 |
|
900 |
mVpp |
|
Differential Output Voltage Amplitude |
ΔVout |
300 |
|
900 |
mVpp |
|
Bit Error Rate |
BER |
|
|
2.4E-4 |
|
|
Input Logic Level High |
VIH |
2.0 |
|
Vcc |
V |
|
Input Logic Level Low |
VIL |
0 |
|
0.8 |
V |
|
Output Logic Level High |
VOH |
Vcc-0.5 |
|
Vcc |
V |
|
Output Logic Level Low |
VOL |
0 |
|
0.4 |
V |
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
|
Transmitter |
||||||
|
Center Wavelength |
L1 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
Center Wavelength |
L2 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
Center Wavelength |
L3 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
Center Wavelength |
L4 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
SMSR |
SMSR |
30 |
|
|
nm |
|
|
Average Launch Power (each lane) |
Pout |
-3.4 |
|
5.3 |
dBm |
|
|
Average Launch Power (total) |
Ptatal |
|
|
11.3 |
dBm |
|
|
Outer Optical Modulation Amplitude (each lane) |
OMAout |
-0.4 |
|
5.1 |
dBm |
|
|
Launch power in OMAouter minus TDECQ |
Ptdecq |
-1.8 |
|
|
dBm |
|
|
Transmitter and dispersion eye closure (each lane) |
TDECQ |
|
|
3.4 |
dB |
|
|
Average launch power of off transmitter(each lane) |
Poff |
|
|
-30 |
dBm |
|
|
Outer Extinction Ratio |
ER |
3.5 |
|
|
dB |
|
|
Optical Return Loss Tolerance |
ORLT |
|
|
15.1 |
dB |
|
|
Receiver |
||||||
|
Center Wavelength |
L1 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
Center Wavelength |
L2 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
Center Wavelength |
L3 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
Center Wavelength |
L4 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
Damage threshold |
Rdam |
6.3 |
|
|
dBm |
|
|
Average Receive Power (each lane) Input (each lane) |
Pin |
-9.7 |
|
5.3 |
dBm |
|
|
Receiver Power (OMAouter) (each lane) |
OMAout |
|
|
5.1 |
dBm |
|
|
Receiver reflectance |
Pref |
|
|
-26 |
dB |
|
|
Stressed Receiver Sensitivity (OMAouter) (each lane) |
Sens |
|
|
-5.2 |
dBm |
|
|
Receiver Sensitivity (OMAouter) (each lane) Note2 |
Sen |
|
|
-7.7 |
dBm |
|
Note:
Note2. Measured with conformance test signal at TP3 for the BER specified in IEEE 802.3bs.
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | WDM (Bi-Direction) |
| Тип волокна: | SMF (одномодовое) |
| Форм-фактор: | QSFP56 |
| Скорость передачи данных: | 200 Гбит/с |
| Дальность передачи: | 10 км |
| Оптический бюджет: | 6 дБ |
