Модуль оптический QSFP28 (100G) WDM, до 20км, DDM, LC - TS-QSFP28-100G-WDM-B-20L TELSAR (WDM 1310/1290нм, дальность до 20км, DDM, LC)

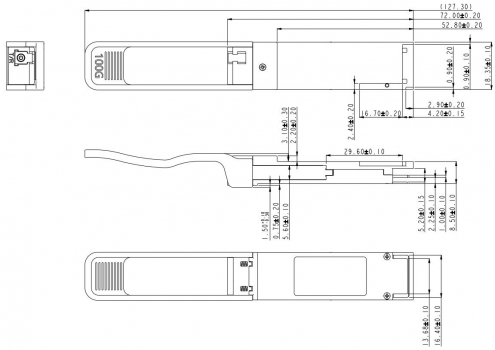

Оптический промышленный модуль TS-QSFP28-100G-WDM-B-20L TELSARс форм-фактором QSFP предназначен для передачи данных в одномодовом оптическом волокне (SMF) со скоростью до 100 Гбит/с на максимальную дальность до 20км. Модуль преобразует 4 входных канала электрических данных со скоростью 25 Гбит/с каждый в 1 канал оптического сигнала для передачи данных со скоростью 100 Гбит/с (PAM4). На стороне приема модуль выполняет обратную операцию: преобразует входной оптический сигнал 100 Гбит/с (PAM4) из одного канала в 4 выходных канала электрических данных. Рабочие длины волн 1310nm-TX/1290nm-RX нм, тип лазера: EML и PIN-фотоприемник. Модуль оснащен разъемом LC, конструкция соответствует стандартам 100GBASE-LR1 (IEEE 802.3-2012, раздел 88), IEEE 802.3cu, электрическому интерфейсу «чип-модуль» CAUI-4, а также стандарту ITU-T G.959.1-2012-02.
Модуль TS-QSFP28-100G-WDM-B-20L TELSAR предназначен для работы в паре с TS-QSFP28-100G-WDM-A-20L TELSAR, но может также работать и с другими оптическими модулями QSFP с обратным WDM делением длин волн приема/передачи.
Прошивка: CISCO. Если Вам требуется другая прошивка, сообщите об этом менеджеру перед заказом модулей.
|
Parameter |
Symbol |
Min |
Typ |
Max |
Unit |
Ref. |
||
|
Transmitter |
||||||||
|
Gray Wavelength Assignment |
TS-QSFP28-100G-WDM-A-20L |
λ |
1284.5 |
1291 |
1297.5 |
nm |
|
|
|
Red Wavelength Assignment |
TS-QSFP28-100G-WDM-B-20L |
1304.5 |
1311 |
1317.5 |
||||
|
Side-mode Suppression Ratio |
SMSR |
30 |
- |
- |
dB |
|
||
|
Average Launch Power |
PT |
-0.2 |
- |
6.6 |
dBm |
|
||
|
Outer Optical Modulation Amplitude (OMAouter) |
POMA |
2.8 |
|
6.8 |
dBm |
|
||
|
Launch Power in OMAouter minus Transmitter and Dispersion Eye Closure (TDECQ) |
|
0.7 |
|
|
dBm |
ER≥4.5dB |
||
|
Launch Power in OMAouter minus Transmitter and Dispersion Eye Closure (TDECQ) |
|
0.6 |
|
|
dBm |
ER<4.5dB |
||
|
Transmitter and Dispersion Eye Closure for PAM4 (TDECQ) |
TDECQ |
- |
- |
3.4 |
dB |
|
||
|
Extinction Ratio |
ER |
3.5 |
|
|
|
|
||
|
Optical Return Loss Tolerance |
|
- |
- |
20 |
dB |
|
||
|
Average Launch Power OFF Transmitter, |
Poff |
|
|
-30 |
dBm |
|
||
|
Relative Intensity Noise |
Rin |
|
|
-136 |
dB/HZ |
12dB Reflection |
||
|
Optical Return Loss Tolerance |
|
- |
- |
12 |
dB |
|
||
|
Receiver |
||||||||
|
Gray Wavelength Assignment |
TS-QSFP28-100G-WDM-B-20L |
λ |
1304.5 |
1311 |
1317.5 |
nm |
|
|
|
Red Wavelength Assignment |
TS-QSFP28-100G-WDM-A-20L |
1284.5 |
1291 |
1297.5 |
||||
|
Total Damage Threshold |
THd |
7.6 |
|
|
dBm |
12dB Reflection |
||
|
Average Power at Receiver Input, |
R |
-10 |
|
6.6 |
dBm |
|
||
|
Receiver Sensitivity |
TECQ≤1.4 |
Rxsens |
|
|
-7.6 |
dBm |
12dB Reflection |
|
|
1.4≤TECQ≤3.6 |
SRS |
|
|
-9+TECQ |
dBm |
|||
|
RSSI Accuracy |
|
-2 |
|
2 |
dB |
|
||
|
Receiver Reflectance |
Rrx |
|
|
-26 |
dB |
|
||
|
LOS De-Assert |
LOSD |
|
|
-15 |
dBm |
|
||
|
LOS Assert |
LOSA |
-25 |
|
|
dBm |
|
||
|
LOS Hysteresis |
LOSH |
0.5 |
|
|
dB |
|
||
| Производитель (бренд): | TELSAR |
| Применение: | Коммерческое |
| Размещение: | В слот для модулей |
| Тип: | WDM (Bi-Direction) |
| Тип волокна: | SMF (одномодовое) |
| Форм-фактор: | QSFP28 |
| Скорость передачи данных: | 100 Гбит/с |
| Дальность передачи: | 80 км |
| Оптический бюджет: | 28 дБ |
